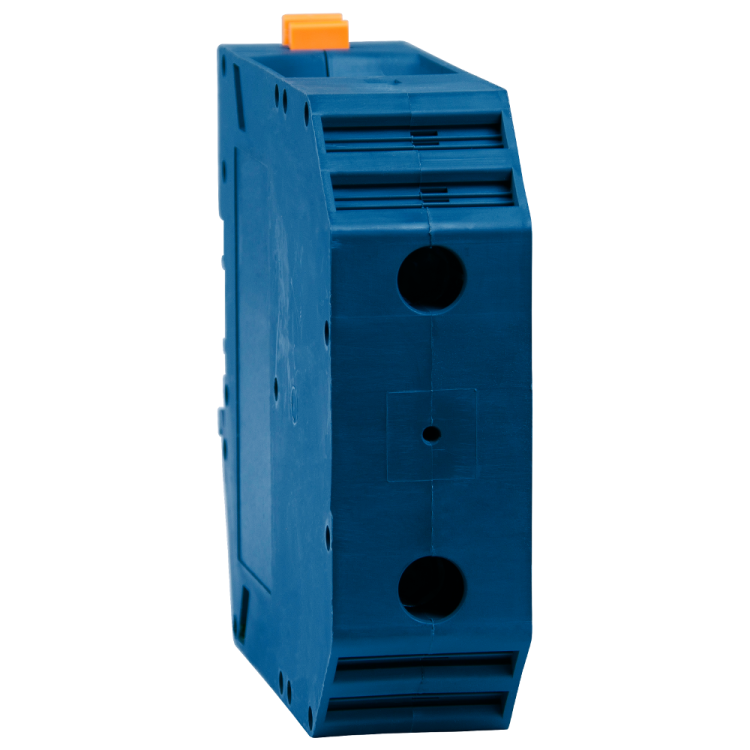

Клемма проходная OptiClip TB 240 I BU 415А (70-240) син. КЭАЗ 249874

Клемма проходная OptiClip TB-240-I-BU-415A-(70-240) синий - надёжное решение для передачи больших токов до 415 А в распределительных щитах на DIN-рейке. Продукт от КЭАЗ создан для устойчивой работы в жестких условиях, особенно там, где важны компактность и безопасность.

Назначение и область применения

Проходная клемма OptiClip TB-240-I-BU-415A-(70-240) синий предназначена для создания прочного и долговечного электрического соединения между проводниками большого сечения. Подходит для использования в силовых цепях: вводных щитах, распределительных устройствах, частотных преобразователях, системах автоматизации и промышленном оборудовании. Особенно эффективна там, где требуется замена старых болтовых соединений на более быстрый и безопасный способ подключения.

Технические характеристики

• Номинальный ток: 415 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 1000 В AC - рассчитана на работу в сетях среднего и высокого напряжения
• Диапазон сечений проводов: 70–240 мм2 - совместима с крупными медными и алюминиевыми жилами
• Способ монтажа: крепление на DIN-рейку 35 мм - легко фиксируется и демонтируется
• Тип соединения: винтовое - обеспечивает плотный контакт при затяжке
• Рабочая температура: от –40 C до +105 C - работает в суровых климатических зонах
• Габариты: ширина 36 мм, высота 123.6 мм - компактный формат для плотной укладки
• Материал корпуса: полиамид PA - устойчив к механическим повреждениям и химическим воздействиям
• Цвет: синий - стандартизированная цветовая маркировка для удобства идентификации
• Класс негорючести: V0 - самозатухающий материал, соответствует требованиям безопасности
• Стандарт: ГОСТ 30011.7.1 - сертифицирован для использования в России и странах СНГ

Совместимость и монтаж

Клемма OptiClip TB-240-I-BU-415A-(70-240) синий устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её в паз рейки - никаких дополнительных креплений не требуется. Подключение выполняется через один винтовой зажим: зачищенная жила вставляется в гнездо и фиксируется ключом. Убедитесь, что сечение провода находится в пределах 70–240 мм2 - меньшие или большие жилы не обеспечивают надёжного контакта. Максимальная высота изделия - 123,6 мм - учтите этот параметр при планировании места в щите.

Безопасность и стандарты

Клемма OptiClip TB-240-I-BU-415A-(70-240) синий изготовлена из материала класса негорючести V0, что исключает распространение пламени при аварии. Соответствие ГОСТ 30011.7.1 гарантирует соответствие российским нормам безопасности для электромонтажных устройств. Конструкция защищает от случайного прикосновения к токоведущим частям - при правильной сборке риск поражения током минимален.

Преимущества

• Уменьшенная высота (123,6 мм) позволяет экономить место в щитах - идеально для плотной компоновки
• Полиамидный корпус устойчив к вибрациям, перепадам температур и агрессивным средам
• Винтовое соединение требует минимального обслуживания - не нуждается в периодической подтяжке при нормальных условиях
• Ярко выраженный синий цвет упрощает визуальную идентификацию в сложных схемах
• Подтверждённая надёжность бренда КЭАЗ - продукт проверен в промышленных условиях

Ограничения применения

• Не предназначен для многократного подключения/отключения - после первого монтажа рекомендуется не трогать винт
• Не используется для алюминиевых проводов без специальной пасты - риск оксидации и потери контакта
• Запрещено применять с проводами меньше 70 мм2 или больше 240 мм2 - это нарушает герметичность и снижает надёжность
• Не следует использовать вне диапазона температур –40…+105 C - выход за границы может деформировать корпус
• Не является изолирующим элементом - не заменяет разъединители или рубильники

Примеры использования

• Вводной автоматический выключатель в промышленном щите - соединение с кабелем 185 мм2
• Обвязка частотного преобразователя - передача тока от выпрямителя к двигателю
• Распределительная система на заводе - связка между шинами и групповыми автоматами
• Аппараты управления насосами и конвейерами - надёжный вход/выход для мощных потребителей

Практические советы

• Перед монтажом зачистите жилу до металлического блеска - удалите оксиды и грязь
• Используйте ключ с фиксированным моментом - переусиливать винт нельзя, это повредит внутреннюю часть
• При работе с алюминием применяйте антиоксидантную пасту - продлит срок службы контакта
• Проверьте совпадение сечения провода с заявленным диапазоном 70–240 мм2 - даже небольшое отклонение снижает надёжность
• При установке нескольких клемм OptiClip TB-240-I-BU-415A-(70-240) синий оставляйте зазор 5–10 мм между ними - обеспечит теплоотвод и доступ для диагностики
• Помните: эта клемма - проходная, значит, ток проходит через неё без разрыва - не используйте как коммутирующее устройство
