Клемма проходная СМК 222-2412 4-полюсная 450В КВТ 87636

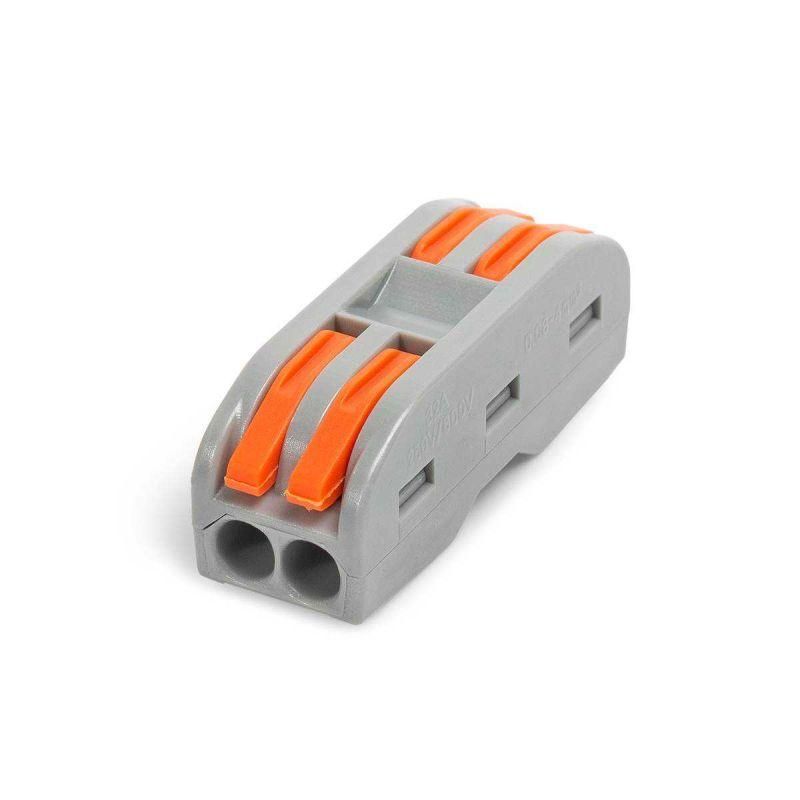

Клемма проходная СМК 222-2412 безвинтовая - компактное устройство для надежного и быстрого соединения медных проводников в распределительных коробках и электрошкафах. Упаковка содержит 25 штук, что удобно для массового монтажа. Бренд КВТ обеспечивает соответствие стандартам качества и долговечность в условиях промышленной эксплуатации.

Назначение и область применения

Клемма проходная СМК 222-2412 безвинтовая предназначена для создания постоянных электрических соединений между одножильными и многожильными медными проводниками. Подходит для использования в распределительных коробках, щитах управления, оборудовании автоматизации и системах освещения. Особенно эффективна там, где требуется частый доступ к соединению - например, при диагностике или модификации цепей.

Технические характеристики

• Номинальное поперечное сечение провода: 0,08–4 мм2 - поддерживает тонкопроволочные жилы до крупных проводов 4 мм2
• Номинальное напряжение: 450 В - безопасно работает в сетях переменного тока до 450 В
• Количество зажимов: 4 - позволяет соединить четыре провода в одном корпусе
• Тип проводника: одножильный, многожильный, гибкий - совместима со всеми распространенными типами медных проводов
• Управление: оранжевые рычаги - обеспечивают легкое открывание и фиксацию без инструментов
• Цвет корпуса: светло-серый - соответствует стандартному цветовому решению для промышленных клемм

Совместимость и монтаж

Клемма проходная СМК 222-2412 безвинтовая устанавливается на DIN-рейку стандартной ширины 35 мм. Для сборки нескольких клемм в один блок используйте выступы и пазы на боковых стенках корпуса - они обеспечивают плотную и механически прочную связь. При монтаже важно: полностью опустить рычаг после вставки провода, чтобы он защелкнулся в специальном пазу - это исключает самопроизвольное открытие.

Безопасность и стандарты

Изолированный корпус клеммы СМК 222-2412 защищает от случайного контакта с токоведущими частями. Конструкция соответствует требованиям безопасности для внутренних установок. Отсутствие винтов снижает риск перегрева из-за плохой затяжки и повреждения жил. Возможность замера параметров цепи через контактные площадки позволяет выполнять диагностику без разъединения проводов - минимизирует риск ошибок и аварий.

Преимущества

• Быстрая установка - достаточно поднять рычаг, вставить провод, опустить рычаг
• Надежная фиксация - паз для рычага предотвращает его случайное открытие даже при вибрации
• Поддержка всех типов медных проводов - не требует подготовки жил (не нужна опрессовка)
• Возможность контроля цепи без демонтажа - экономит время при обслуживании
• Группировка в блоки - позволяет организовать аккуратную и масштабируемую коммутацию

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен оксидный слой и потеря контакта
• Не рассчитана на высокие импульсные нагрузки или частые перегрузки - применяйте в стационарных цепях
• Максимальное сечение - 4 мм2; более толстые провода не войдут в зажим
• Работает только при температуре окружающей среды, указанной производителем (обычно –40…+70 C); не используется вне помещений без защиты

Примеры использования

• Объединение фазных проводов в распределительной коробке квартиры
• Подключение датчиков и исполнительных механизмов на станках с частыми изменениями схемы
• Создание групповых соединений в шкафах управления конвейеров
• Замена старых винтовых клемм на современные безвинтовые в рамках реконструкции объекта

Практические советы

• Перед вставкой провода проверьте его сечение - слишком тонкая жила может не зафиксироваться, слишком толстая - повредит контакт
• Не используйте силовые инструменты для нажатия рычага - достаточно пальцев
• При сборке блоков из нескольких клемм СМК 222-2412 безвинтовая следите, чтобы все элементы были правильно состыкованы - иначе возникнет люфт
• Для длительной эксплуатации в помещениях с повышенной влажностью дополнительно герметизируйте места входа проводов
• Храните упаковку с клеммами в сухом месте - влага может вызвать окисление контактов внутри
