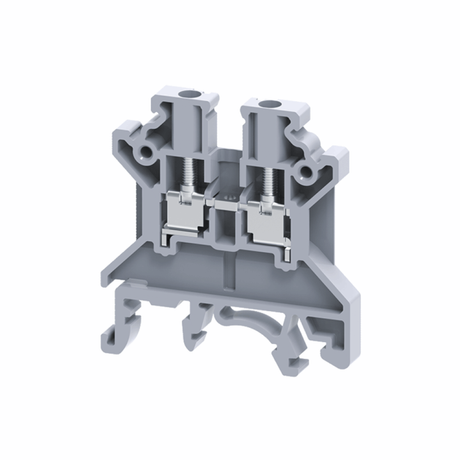

Клемма проходная 2,5 кв.мм винтовая OptiClip CTS-2,5-I-24A-(0,2-2,5)-желтый - 332718 КЭАЗ

Клемма проходная винтовая 2,5 кв.мм желтая OptiClip CTS-2,5-I-24A-(0,2-2,5) от КЭАЗ предназначена для надежного и быстрого соединения проводов в распределительных щитах на DIN-рейке. Подходит для силовых и слаботочных цепей, обеспечивает безопасную передачу тока до 24 А при напряжении до 1000 В.

Назначение и область применения

Клемма OptiClip CTS-2,5-I-24A-(0,2-2,5) используется для создания проходных соединений между двумя точками электрической цепи - например, при подключении входящего и выходящего провода в цепях управления, автоматики или распределения энергии. Применяется в комплектных устройствах распределения и управления (НКУ), шкафах автоматизации, пультах управления, системах освещения и промышленном оборудовании.

Технические характеристики

• Диапазон сечений проводников: 0,2–2,5 мм2 - позволяет работать с тонкими жилами и многожильными проводами до 2,5 мм2;
• Номинальный ток: 24 А - рассчитана на постоянную нагрузку до этого значения;
• Номинальное напряжение: 1000 В - подходит для сетей переменного и постоянного тока до 1 кВ;
• Тип соединения: винтовое - обеспечивает прочное механическое крепление без необходимости специального инструмента;
• Способ монтажа: фиксация на DIN-рейку 35 мм - легко устанавливается и демонтируется одним движением;
• Количество контактов: 2 - вход и выход, формируют проходное соединение;
• Цвет: желтый - визуально выделяет клемму среди других, удобно для идентификации цепей;
• Материал корпуса: полиамид PA - высокая механическая прочность и устойчивость к перегреву;
• Класс воспламеняемости: V0 - материал самозатухающий, соответствует требованиям безопасности;
• Рабочий температурный диапазон: от –40 C до +85 C - работает в суровых условиях, включая холодные помещения и нагретые шкафы;
• Ширина шага: 5 мм - совместима со стандартным шагом модульных устройств на рейке;
• Позиция подключения: сбоку - провода вводятся горизонтально, что снижает риск перегиба и затруднений при плотной сборке;
• Тип держателя: винтовой - не требует дополнительных зажимов или фиксаторов.

Совместимость и монтаж

Клемма OptiClip CTS-2,5-I-24A-(0,2-2,5) совместима со всеми стандартными DIN-рейками 35 мм. Установка происходит путём защёлкивания - достаточно совместить крепёжные выступы с направляющими рейки и нажать до характерного щелчка. Для демонтажа используйте плоскую отвертку, чтобы аккуратно поднять фиксирующую защёлку снизу. Соединение проводов выполняется винтом - ослабьте его, вставьте подготовленный провод (обязательно зачистите изоляцию на 6–8 мм), затем затяните до упора. Не допускайте перетяга - это повредит контактную пластину.

Безопасность и стандарты

Изоляционный корпус выполнен из материала класса V0 - он не поддерживает горение и самотушится после удаления источника пламени. Это соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Рабочее напряжение 1000 В гарантирует безопасность даже в высоковольтных системах. Температурный диапазон от –40 до +85 C позволяет использовать клемму в условиях повышенной влажности, перепадов температур и в закрытых шкафах с нагревом оборудования.

Преимущества

• Фирменная система защёлкивания OptiClip - установка и замена занимают секунды;
• Жёлтый цвет - отличает эту клемму от других, ускоряет поиск нужного соединения при обслуживании;
• Стандартный шаг 5 мм - идеальная совместимость с другими модулями КЭАЗ и аналогичными изделиями;
• Подключение сбоку - экономит место внутри шкафа, особенно важно при плотной компоновке;
• Высокая термостойкость и огнеупорность корпуса - увеличивает срок службы и снижает риски возгорания.

Ограничения применения

Не предназначен для подключения проводов сечением более 2,5 мм2 - попытки вставить больший провод приведут к плохому контакту, перегреву или повреждению клеммы. Также не рекомендуется использовать в средах с постоянным воздействием масла, растворителей или агрессивных химических веществ - полиамид не устойчив к таким средам. Не следует применять в качестве точки коммутации под частые операции включения/выключения - это винтовая клемма, а не переключатель.

Примеры использования

• Подключение входного и выходного провода в цепи управления двигателем;
• Разветвление сигнальных линий в системах автоматизации (например, от датчиков к контроллеру);
• Объединение нескольких проводов нулевой или заземляющей шины в распределительном щите;
• Переход между различными участками цепи в шкафах ЧПУ, конвейеров, насосных станций.

Практические советы

• Перед установкой всегда проверяйте сечение провода - оптимально 0,5–2,5 мм2; слишком тонкий провод (менее 0,5 мм2) лучше обжать наконечником;
• Зачищайте изоляцию точно на 6–8 мм - меньше нехватит площади контакта, больше может вызвать замыкание на корпус;
• Затягивайте винт усилием рук - не используйте ключи или плоскогубцы, чтобы не повредить механизм;
• При сборке шкафа ориентируйте все клеммы одинаково - так легче будет находить вход и выход;
• Жёлтый цвет этой клеммы часто используют для обозначения цепей управления - соблюдайте цветовую стандартизацию в вашем проекте.
