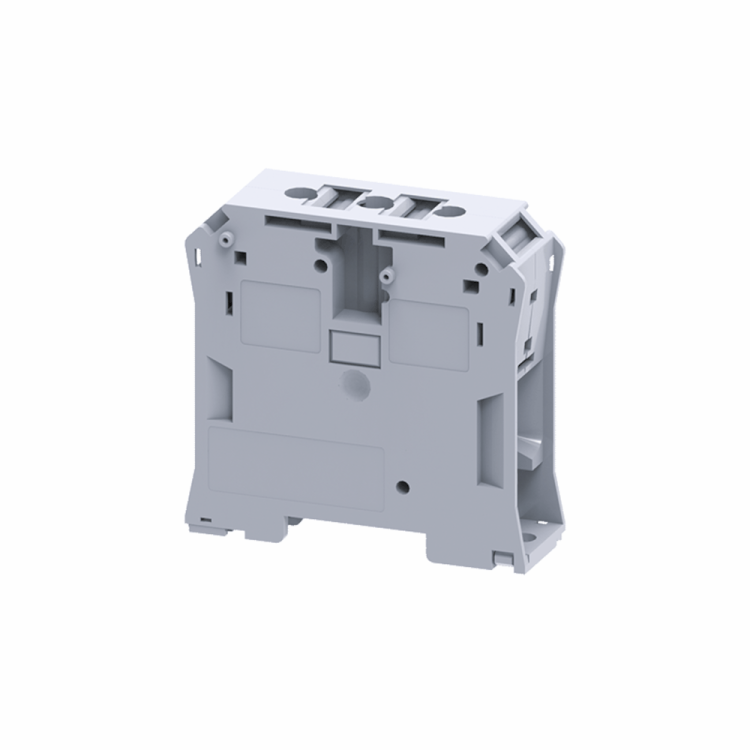

Клемма проходная 120 кв.мм винтовая OptiClip CTS-95/120-I-BU-240A-(25-120)-синий - 289786 КЭАЗ

Клемма проходная винтовая CTS-95/120-I-BU-240A-(25-120) синий от КЭАЗ предназначена для надёжного соединения медных и алюминиевых проводников в силовых и вторичных цепях. Устройство фиксируется на DIN-рейке, работает при токах до 240 А и подходит для установки в щитах распределения и управления.

Назначение и область применения

Клемма проходная винтовая CTS-95/120-I-BU-240A-(25-120) синий используется для создания постоянных электрических соединений между двумя проводниками без перерыва цепи. Применяется в распределительных устройствах, автоматических выключателях, частотных преобразователях, системах управления и других комплектных изделиях НКУ. Подходит для промышленных объектов, энергообъектов и оборудования с высокими требованиями к надёжности соединений.

Технические характеристики

• Номинальный ток: 240 А
• Номинальное напряжение: 1000 В
• Поперечное сечение провода: 25–120 мм2
• Количество контактов: 2 (проходная)
• Тип соединения: винтовое
• Способ монтажа: крепление на DIN-рейку 35 мм
• Ширина: 27 мм
• Рабочая температура: от –40 C до +85 C
• Материал корпуса: полиамид PA, класс горючести V0
• Цвет: синий
• Позиция подключения: боковая
• Количество уровней: один
• Направление кодирования: горизонтальное и вертикальное

Совместимость и монтаж

Клемма проходная винтовая CTS-95/120-I-BU-240A-(25-120) синий устанавливается на стандартную DIN-рейку 35 мм путём защёлкивания - без инструментов. Для фиксации достаточно плотно придавить устройство к рейке до характерного щелчка. Соединение проводов осуществляется через два винта с каждой стороны. Максимальное сечение - 120 мм2; минимальное - 25 мм2. Не допускается использование проводов меньше 25 мм2 - они не будут надёжно зажаты. Конструкция позволяет легко заменить клемму без демонтажа всей группы - она снимается одним движением.

Безопасность и стандарты

Изоляционный корпус выполнен из самозагасающего материала полиамида класса V0 - обеспечивает устойчивость к возгоранию даже при локальном перегреве. Работает при напряжении до 1000 В, что соответствует требованиям для средних и высоких мощностей. Температурный диапазон –40…+85 C гарантирует работу в условиях холодных складов, открытых щитовых и жарких производственных помещений.

Преимущества

• Высокая механическая прочность корпуса из полиамида - устойчив к ударным нагрузкам и химическим воздействиям.
• Стандартный размер и форма обеспечивают совместимость с большинством шкафов и модульных решений.
• Чёткая цветовая маркировка (синий) упрощает идентификацию цепей при обслуживании.
• Закрытый тип корпуса снижает риск случайного прикосновения к токоведущим частям.
• Поддержка горизонтального и вертикального кодирования - удобно при компактной сборке шкафов.

Ограничения применения

• Не предназначен для работы с проводами менее 25 мм2 - возможен плохой контакт и нагрев.
• Не имеет встроенной защиты от перегрузки или короткого замыкания - требует внешнего коммутационного аппарата.
• Не рекомендован для частых операций подключения/отключения - рассчитана на постоянные соединения.
• Не следует использовать в помещениях с повышенной влажностью без дополнительной герметизации - материал не является водоупорным.

Примеры использования

• Подключение входных кабелей к главному рубильнику в распределительном щите.
• Переход с кабеля 95 мм2 на 120 мм2 внутри силового шкафа.
• Обвязка выходов частотного преобразователя с двигателями большой мощности.
• Сборка цепей управления в промышленных конвейерах и насосных станциях.

Практические советы

• Перед затяжкой винтов проверьте, чтобы провод был полностью вставлен до упора - недостаточная глубина вызывает перегрев.
• Используйте только гаечные ключи подходящего размера - переусиливать нельзя, можно повредить резьбу.
• При использовании алюминиевых проводов примените антиоксидантную смазку - продлевает срок службы соединения.
• При групповой установке нескольких клемм CTS-95/120-I-BU-240A-(25-120) синий соблюдайте интервал минимум 5 мм между соседними элементами для лучшего теплоотвода.
• Артикул 289786 - единственный номер для заказа этой модели. Не путайте с другими сериями КЭАЗ - отличаются по размеру и токовым характеристикам.
