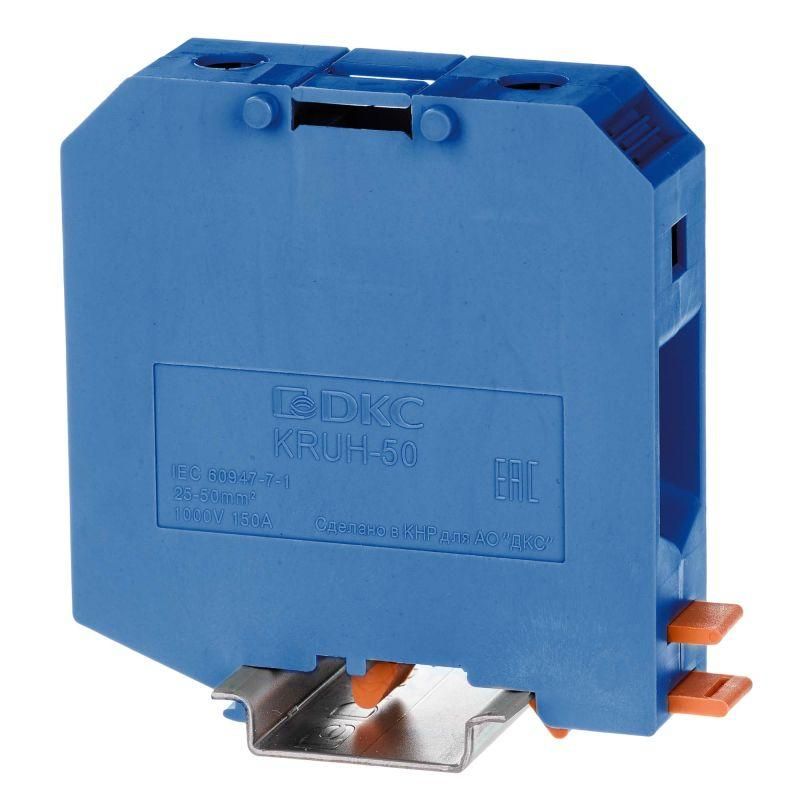

Клемма проходная , винтовой зажим, 2 точки подключения, 50 кв.мм, синяя - KRUH-50-BU ДКС

Клемма проходная, винтовой зажим, 2 точки подключения, 50 кв.мм, синяя от DKC (ДКС) — надёжное решение для последовательного соединения проводов в распределительных щитах. Артикул kruh-50-bu подходит для монтажа на DIN-рейку и работает в широком диапазоне температур.

Назначение и область применения

Эта клемма используется для создания непрерывной электрической цепи между двумя проводниками. Подходит для соединения силовых и управляющих цепей в автоматике, панелях управления, промышленном оборудовании. Часто применяется в системах освещения, конвейерах, насосных станциях и других установках, где требуется надёжное и доступное для обслуживания соединение.

Технические характеристики

• Тип соединения: винтовой зажим
• Количество точек подключения: 2 (вход и выход)
• Диапазон сечений провода: 16–70 мм²
• Номинальный ток: 150 А
• Номинальное напряжение: 1000 В
• Способ монтажа: крепление на DIN-рейку (стандарт 35 мм)
• Рабочая температура: от –40 °C до +105 °C
• Цвет корпуса: синий
• Габариты: высота 83,5 мм, ширина 20 мм, глубина 70,5 мм
• Материал изоляции: термопласт PA 6.6 (полиамид)
• Класс горючести: V0 (UL-94) — самозагасающий материал
• Положение выводов: сбоку

Совместимость и монтаж

Клемма kruh-50-bu устанавливается на стандартную DIN-рейку типа OMEGA. Для монтажа достаточно защёлкнуть её на рейку — фиксация механическая, без инструментов. После установки провода вставляются в верхние и нижние зажимы и затягиваются отверткой. Каждый контакт имеет собственный винт, что позволяет работать с каждым проводом независимо. Перемычка внутри клеммы обеспечивает единый электрический контур между входом и выходом.

Безопасность и стандарты

Изоляционный корпус изготовлен из материала с классом горючести V0 по UL-94 — при возгорании он самостоятельно гаснет, снижая риск распространения пламени. Номинальное напряжение 1000 В соответствует требованиям для промышленных сетей. Температурный диапазон –40…+105 °C гарантирует работу в суровых условиях, включая холодные склады и жаркие помещения.

Преимущества

• Устойчивость к перегрузкам благодаря номинальному току 150 А
• Стандартный форм-фактор совместим с большинством промышленных щитов
• Простота проверки и замены — можно открутить один винт без демонтажа всей клеммы
• Защита от случайного отсоединения: винтовой зажим даёт прочное механическое соединение
• Ярко выраженный синий цвет упрощает визуальную идентификацию цепей

Ограничения применения

• Не предназначен для многожильных проводов без наконечников — рекомендуется использовать кабельные наконечники (штыревые или трубчатые) для лучшей фиксации
• Запрещено применять в средах с постоянным воздействием открытого огня или химически активных паров, несмотря на класс V0
• Не следует использовать для переменного тока выше 1000 В — превышение напряжения нарушает безопасность
• При использовании в условиях частых вибраций необходимо контролировать момент затяжки винтов

Примеры использования

• Подключение входного автомата к групповым рубильникам в щите
• Передача сигнала от датчика к ПЛК через несколько устройств в цепи
• Объединение нескольких проводов одного сечения в распределительной коробке
• Создание последовательной цепи питания для светильников на конвейере

Практические советы

• Выбирайте провода сечением 16–50 мм² для оптимальной работы — при максимальных значениях (60–70 мм²) требуются усилия при затяжке
• Перед монтажом зачистите провод на 10–12 мм, чтобы избежать плохого контакта
• Проверьте плотность затяжки винта — недостаточно затянутый контакт нагревается, слишком сильная затяжка повредит резьбу
• При работе в условиях повышенной влажности используйте клемму вместе с герметичными крышками (если предусмотрены производителем)
• Помните: ширина 20 мм позволяет размещать несколько таких клемм рядом — учтите свободное пространство для инструмента при обслуживании
