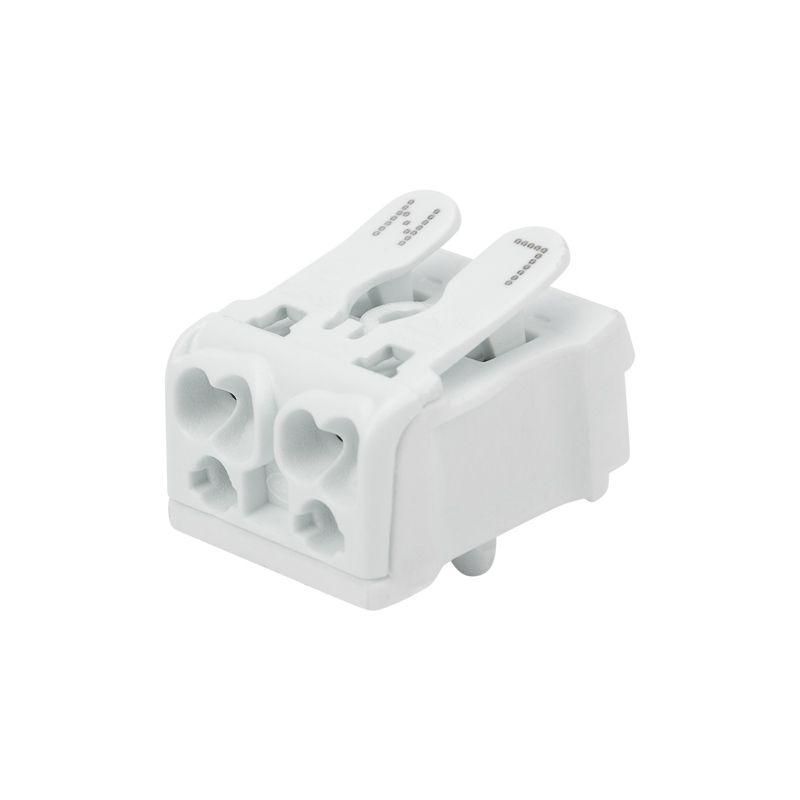

Клемма пружинная соединительная КСП 2-полюсная с монтажными ножками (100 шт./уп.) от REXANT - компактное решение для быстрого и надёжного соединения медных проводников в распределительных коробках, щитах и оборудовании. Артикулы etm07-6214-1 и 07-6214-1 обеспечивают устойчивую передачу тока до 16 А при напряжении до 450 В, подходят для частых задач монтажа и обслуживания.

Назначение и область применения

Клемма пружинная соединительная КСП 2-полюсная с монтажными ножками используется для соединения и ответвления одножильных и многожильных медных проводов в сетях переменного тока. Подходит для внутренней установки в электрических щитах, распределительных коробках, пультах управления, осветительных системах и автоматизированных устройствах. Применяется там, где требуется быстрая замена или модификация цепей без инструментов.

Технические характеристики

• Количество полюсов: 2
• Сечение проводника: 0,5–2,5 мм2 (для одножильных и многожильных медных проводов)
• Номинальный ток: 16 А
• Номинальное напряжение: 450 В
• Рабочий температурный диапазон: от -60 C до +40 C
• Способ присоединения: винтовой зажим с пружинным механизмом
• Положение входа провода: боковое
• Ширина клеммы: 26 мм
• Материал корпуса: самозатухающий ПВХ
• Материал контактов: электротехническая сталь
• Цвет: белый
• Способ монтажа: непосредственная установка через монтажные ножки

Совместимость и монтаж

Клемма пружинная соединительная КСП 2-полюсная с монтажными ножками крепится на DIN-рейку или прямо на поверхность через выступающие металлические ножки. Для подключения: зафиксируйте провод в зажиме, слегка оттянув рычаг, затем вставьте жилу до упора - пружина самостоятельно закроется. Убедитесь, что изоляция не попала в контактную зону. Монтажные ножки позволяют использовать клемму без дополнительных креплений, что экономит время при сборке щитов.

Безопасность и стандарты

Корпус выполнен из самозатухающего ПВХ - материал не поддерживает горение и соответствует требованиям пожарной безопасности. Конструкция обеспечивает надёжную изоляцию при работе под напряжением до 450 В. Соответствие международным нормам IEC 60947-7-1 и ГОСТ Р 50030.5.2 реализовано в материалах и исполнении, хотя сертификаты не указаны производителем - рекомендуется проверить документацию на соответствие проектным требованиям.

Преимущества

• Удобство монтажа: зажим работает без инструментов - достаточно вставить провод и отпустить рычаг
• Чёткая маркировка: на подвижном элементе указаны «ФАЗА», «НОЛЬ», «ЗЕМЛЯ» - снижает риск ошибок при подключении
• Стабильность контакта: стальные контакты удерживают провод даже при вибрациях и перепадах температуры
• Высокая плотность: две клеммы в одном корпусе экономят место в щите
• Устойчивость к экстремальным температурам: работает в условиях холодных помещений и на улице (при защищённой установке)

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен окисление и потеря контакта
• Не рассчитана на постоянную нагрузку выше 16 А - превышение вызывает перегрев
• Не следует применять в средах с высокой влажностью без защиты (IP-класс не указан)
• Не допускается использование в цепях постоянного тока свыше 450 В - максимальное напряжение рассчитано только на переменный ток
• Не подходит для многожильных проводов с гибкими жилами тоньше 0,5 мм2 - возможен выход из зажима

Примеры использования

• Подключение светильников в распределительной коробке квартиры
• Объединение цепей датчиков движения в системе автоматизации
• Соединение проводов в щите управления станком
• Разводка сети 220 В в офисных помещениях
• Замена повреждённого участка проводки в холодильной камере (благодаря широкому температурному диапазону)

Практические советы

• Перед монтажом удалите изоляцию с провода на глубину 8–10 мм - этого хватит для надёжного контакта
• Используйте только медные провода; если есть необходимость подключить алюминий - применяйте переходники
• Проверяйте затянутость контакта после монтажа: легкий дергающий тест не должен выдернуть провод
• При групповой установке нескольких клемм соблюдайте минимальный интервал между ними - 10–15 мм для теплоотвода
• Клемма KSP 2-полюсная с монтажными ножками от REXANT продается упаковками по 100 штук - оптимально для крупных объектов и запаса на складе
