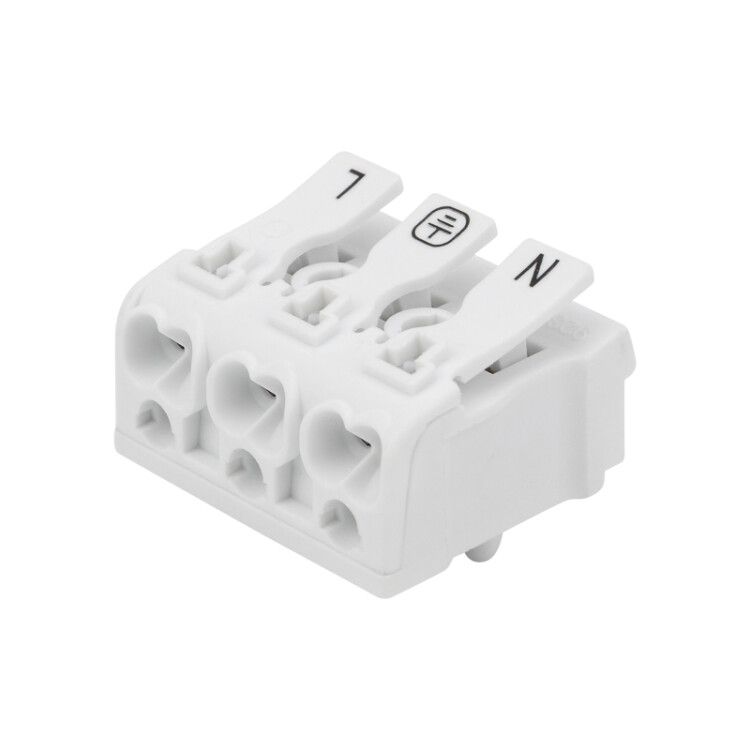

Клемма пружинная соединительная КСП 3-полюсная с монтажными ножками (100 шт./уп.) | 07-6215-1 REXANT MEET

Клемма пружинная соединительная КСП 3-полюсная с монтажными ножками (100 шт./уп.) от REXANT - компактное решение для надёжного соединения и ответвления медных проводов в распределительных коробках, щитах и оборудовании. Артикулы etm07-6215-1 и 07-6215-1 обеспечивают быстрый монтаж без инструментов и подходят для частых задач в слаботочных и силовых сетях.

Назначение и область применения

Клемма пружинная соединительная КСП 3-полюсная с монтажными ножками используется для создания временных или постоянных соединений между одножильными и многожильными медными проводниками. Подходит для работы в цепях переменного тока до 450 В. Часто применяется в электрощитах, распределительных коробках, системах автоматизации, освещении, бытовой технике и промышленном оборудовании. Трёхполюсная конструкция позволяет коммутировать фазу, ноль и землю в одном устройстве, уменьшая количество элементов в сборке.

Технические характеристики

• Количество полюсов: 3
• Сечение проводника: 0,5–2,5 мм2 (для одножильных и многожильных медных проводов)
• Номинальный ток: 16 А
• Номинальное напряжение: 450 В
• Температурный диапазон: от -60 C до +40 C
• Способ присоединения: винтовое зажимное соединение с пружинным механизмом
• Положение входа провода: боковое
• Ширина устройства: 26 мм
• Материал корпуса: самозатухающий ПВХ
• Материал контактов: электротехническая сталь
• Цвет: белый
• Способ монтажа: непосредственная установка через монтажные ножки

Совместимость и монтаж

Клемма пружинная соединительная КСП 3-полюсная с монтажными ножками крепится на DIN-рейку или прямо на поверхность через выступающие металлические ножки. Для подключения провода достаточно вставить его в гнездо до упора - пружина автоматически зажимает жилу. Отсоединить можно, нажав на рычаг зажима. Устройство совместимо только с медными проводами. Не допускается использование с алюминием, многожильными проводами без наконечников или проводами сечением менее 0,5 мм2 или более 2,5 мм2. Монтажные ножки позволяют фиксировать клемму без дополнительных креплений, что ускоряет сборку.

Безопасность и стандарты

Корпус выполнен из самозатухающего ПВХ, соответствует требованиям пожарной безопасности. Конструкция обеспечивает надёжную изоляцию при работе в условиях повышенной влажности и перепадов температур. Применение в соответствии с номинальными значениями тока и напряжения гарантирует безопасную работу. Соответствие ГОСТ и IEC не указано производителем - рекомендуется проверять соответствие нормам проекта перед использованием в официальных объектах.

Преимущества

• Удобный пружинный механизм - не требует отвертки для подключения и отключения
• Чёткая маркировка «ФАЗА», «НОЛЬ», «ЗЕМЛЯ» на подвижной крышке снижает риск ошибок при монтаже
• Высокая плотность: три полюса в одном модуле экономят место в щите
• Стальной контакт обеспечивает долгий срок службы и минимальное переходное сопротивление
• Работает в широком температурном диапазоне - подходит для холодных помещений и наружных условий (при защищённой установке)

Ограничения применения

• Не предназначен для проводов из алюминия или сплавов
• Не рассчитана на ток выше 16 А - при превышении возможен перегрев
• Не следует использовать в средах с высокой химической активностью (например, в промышленных цехах с агрессивными парями)
• Максимальная температура эксплуатации +40 C - не подходит для мест с длительным нагревом (например, рядом с мощными нагревательными элементами)
• Не имеет защиты IP - требуется установка внутри закрытых корпусов или щитов

Примеры использования

• Подключение трёхпроводной сети освещения в квартире: фаза, ноль, земля в одной клемме
• Разводка сигналов управления в пульте станка
• Объединение нескольких светильников в одной группе
• Временные соединения при тестировании оборудования
• Монтаж в распределительных коробках с ограниченным пространством

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - слишком длинная жила может мешать замыканию контакта
• Используйте только медные провода без окисления - грязь или коррозия снижают надёжность соединения
• Проверьте, чтобы все жилы были полностью вставлены - при недостаточном погружении возможно плохой контакт и нагрев
• При необходимости замены - всегда используйте рычаг зажима, а не тяните провод руками
• Учитывайте ширину 26 мм при планировании расположения клемм на DIN-рейке - они занимают больше места, чем двухполюсные аналоги
• Комплект из 100 штук оптимален для крупных работ - удобно заказывать партиями для мастерских и бригад
