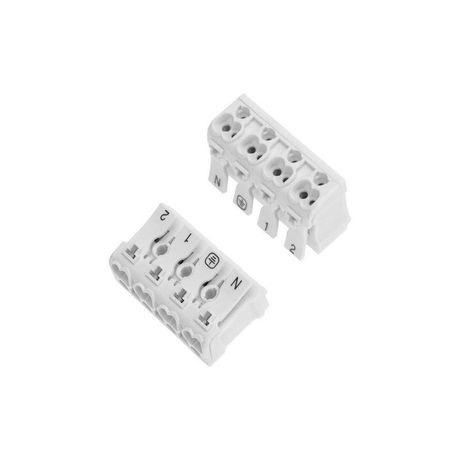

Клемма пружинная соединительная КСП 4-полюсная (50 шт./уп.) | 07-6216 REXANT MEET

Клемма пружинная соединительная КСП 4-полюсная (50 штук в упаковке) от REXANT - компактное решение для быстрого и надёжного соединения проводов в распределительных коробках, щитах и оборудовании. Удобна для монтажа в ограниченном пространстве, особенно когда требуется раздельное подключение фазы, нуля и земли.

Назначение и область применения

Клемма пружинная соединительная КСП 4-полюсная используется для соединения и ответвления одножильных и многожильных медных проводов в сетях переменного тока до 450 В. Подходит для сборки электрических щитов, подключения освещения, бытовой техники, автоматических систем управления. Четыре полюса позволяют за один монтаж соединить все необходимые проводники: L (фаза), N (ноль), PE (заземление) и дополнительную линию.

Технические характеристики

• Количество полюсов: 4
• Номинальный ток: 16 А
• Номинальное напряжение: 450 В
• Сечение проводника: 0,5–2,5 мм2 (для одножильных и многожильных)
• Тип присоединения: винтовое (фиксация через зажим с пружинным механизмом)
• Количество контактов на полюс: 2 (вход и выход)
• Положение подключения: сбоку
• Ширина: 26 мм
• Рабочий температурный диапазон: от -60 C до +40 C
• Материал корпуса: самозатухающий ПВХ
• Материал контактов: электротехническая сталь
• Цвет: белый
• Упаковка: 50 штук

Совместимость и монтаж

Клемма пружинная соединительная КСП 4-полюсная монтируется непосредственно на DIN-рейку или крепится вручную. Для подключения необходимо:

• Зачистить конец провода на 8–10 мм;
• Открыть зажим, нажав на рычаг;
• Вставить провод до упора;
• Отпустить рычаг - контакт фиксируется автоматически.

Не требует инструментов для затяжки. Подходит для проводов с жилами из меди. Не рекомендуется использовать с алюминием или гибкими многожильными проводами без наконечников.

Безопасность и стандарты

Корпус выполнен из самозатухающего ПВХ - материал не поддерживает горение. Соответствует требованиям безопасности для электроустановок до 450 В. Маркировка «ФАЗА», «НОЛЬ», «ЗЕМЛЯ» на подвижной части зажима снижает риск ошибок при монтаже. Продукт соответствует международным нормам для коммутационных устройств низкого напряжения.

Преимущества

• Быстрая установка - не нужна отвертка для фиксации провода.
• Чёткая цветовая и буквенно-знаковая маркировка каждого полюса.
• Высокая механическая прочность контактов из электротехнической стали.
• Стабильное соединение даже при вибрациях благодаря пружинному механизму.
• Компактный размер (26 мм) позволяет экономить место в щитах.
• Работает в широком диапазоне температур - подходит для холодных помещений и наружных установок (при условии защиты от влаги).

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен окислительный процесс и потеря контакта.
• Не допускается использование с проводниками сечением менее 0,5 мм2 или более 2,5 мм2 - это нарушит плотность соединения.
• Не является герметичным изделием - IP-защита не указана, поэтому не применяется во влажных средах без дополнительной защиты (коробки, боксы).
• Не рассчитан на частое переподключение - после нескольких демонтажей пружина теряет усилие.

Примеры использования

• Подключение выключателя света: фаза - вход, фаза - выход, ноль - проход, земля - заземление.
• Сборка распределительной коробки в квартире - соединение трёх групп освещения и одной группы розеток.
• Интеграция в системы автоматизации: подключение датчиков, реле, контроллеров с минимальным числом точек соединения.
• Обслуживание оборудования: замена повреждённого участка кабеля без полного разбора цепи.

Практические советы

• Перед монтажом проверьте сечение провода - используйте штангенциркуль, чтобы точно определить диаметр жилы.
• Для многожильных проводов лучше применять наконечники типа “штыревые” - так соединение будет надёжнее.
• При установке в щите оставляйте запас на 10–15 см провода - это упростит будущую диагностику.
• Клемма KSP 4-полюсная от REXANT совместима с другими изделиями этой серии - можно собирать модульные блоки.
• Храните в сухом месте - влага может вызвать коррозию контактов, даже если корпус пластиковый.
