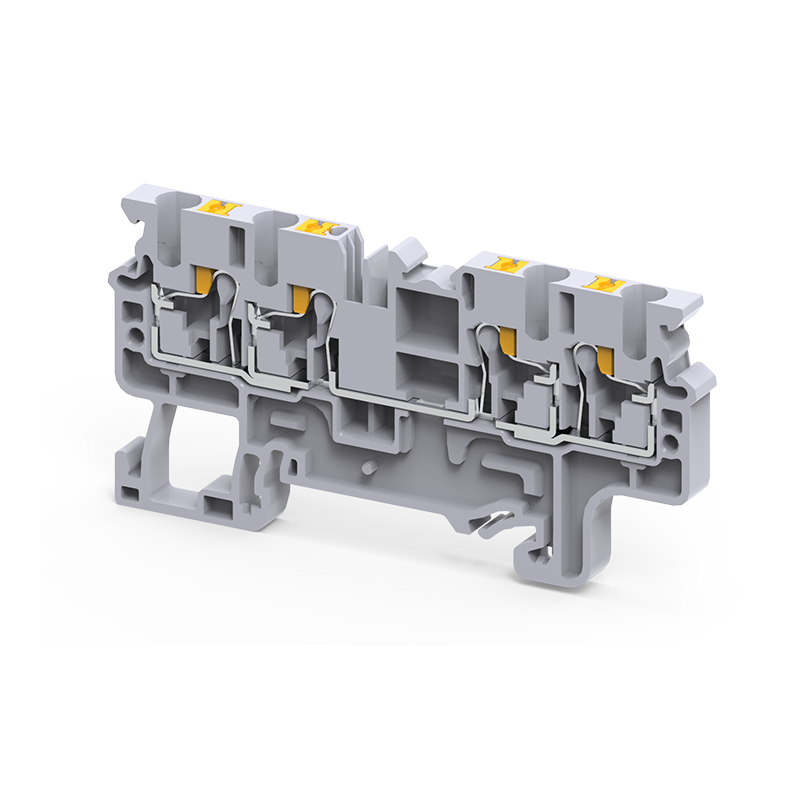

Клемма с 4-мя контактами push-in OptiClip СP-2,5-QUATTRO-(0,2-2,5)-I-BU-синий | 331847 КЭАЗ

Клемма с 4 контактами push-in 2,5 кв.мм OptiClip CP-2,5-QUATTRO-(0,2-2,5)-I-BU синий, полиамид (PA) от КЭАЗ предназначена для быстрого и надёжного соединения проводов в распределительных щитах. Эта модель позволяет устанавливать четыре провода в одном корпусе, экономя место и ускоряя монтаж.

Назначение и область применения

Клемма с 4 контактами push-in 2,5 кв.мм OptiClip CP-2,5-QUATTRO-(0,2-2,5)-I-BU синий, полиамид (PA) используется для создания электрических соединений в распределительных шкафах и щитах. Подходит для систем автоматического управления (САУ), промышленной автоматизации, освещения и слаботочных цепей. Применяется там, где требуется компактное решение с высокой плотностью подключений - особенно удобна при замене старых болтовых клемм.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 1000 В переменного тока
• Поперечное сечение проводника: 0,2–2,5 мм2 (медные однопроволочные или многопроволочные)
• Материал корпуса: полиамид PA, синего цвета
• Класс воспламеняемости: V0 - самозатухающий материал
• Рабочая температура: от –40 C до +85 C
• Количество контактов: 4
• Количество уровней: 1
• Способ монтажа: на DIN-рейку или G-рейку

Совместимость и монтаж

Клемма с 4 контактами push-in 2,5 кв.мм OptiClip CP-2,5-QUATTRO-(0,2-2,5)-I-BU синий, полиамид (PA) устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её в рейку - никаких инструментов не требуется. Подключение проводов осуществляется методом push-in: провод вставляется в гнездо до упора, фиксируется механически. Отсоединение - через кнопку на корпусе. Все четыре контакта внутри клеммы электрически связаны между собой - это проходная клемма, а не разъединительная.

Безопасность и стандарты

Изоляция корпуса выполнена из полиамида класса V0, что соответствует требованиям UL94 - материал не поддерживает горение. Номинальное напряжение 1000 В позволяет использовать клемму в силовых цепях промышленного оборудования. Температурный диапазон –40…+85 C гарантирует работу в условиях холодных складов, на улице (в закрытых щитах) или рядом с нагреваемыми элементами.

Преимущества

• Четыре точки подключения в одном модуле - снижает количество необходимых клемм и уменьшает занимаемое пространство
• Push-in технология - не требует отвертки, ускоряет монтаж и демонтаж
• Стандартный шаг монтажа - совместима с любыми DIN-рейками
• Высокая прочность корпуса из полиамида - устойчив к механическим нагрузкам и химическим воздействиям
• Яркий синий цвет - упрощает визуальное различение цепей в щите

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - только медные
• Максимальное сечение - 2,5 мм2; более толстые провода не войдут
• Не рассчитана на частые переподключения - после нескольких циклов фиксация может ослабнуть
• Не следует применять в средах с постоянными вибрациями без дополнительной фиксации
• Запрещено использование вне закрытых щитов - IP-класс защиты не указан, значит, нет защиты от пыли и влаги

Примеры использования

• Подключение датчиков и исполнительных механизмов в САУ
• Объединение нулевых или заземляющих проводников в распределительном щите
• Сборка цепей управления светильниками в промышленных помещениях
• Разводка сигналов от PLC-модулей к реле и клапанам
• Замена старых болтовых клемм в модернизируемых системах

Практические советы

• Перед вставкой провода удалите изоляцию на глубину 8–10 мм - этого достаточно для надёжного контакта
• Для многожильных проводов используйте наконечники - они предотвращают выскальзывание жил
• Проверьте, чтобы все провода были полностью вставлены - попробуйте слегка потянуть каждый
• При группировке нескольких таких клемм оставляйте минимум 5 мм свободного места между ними для доступа к кнопке отключения
• Клемма с 4 контактами push-in 2,5 кв.мм OptiClip CP-2,5-QUATTRO-(0,2-2,5)-I-BU синий, полиамид (PA) от КЭАЗ хорошо сочетается с другими изделиями серии OptiClip - можно собирать унифицированные блоки
