Клемма СМК 3х4 проходная разветвительная 3 полюса, с монтажной площадкой (1 ввод, 4 вывода на полюс) (25 шт/уп) | 07-5231 REXANT MEET

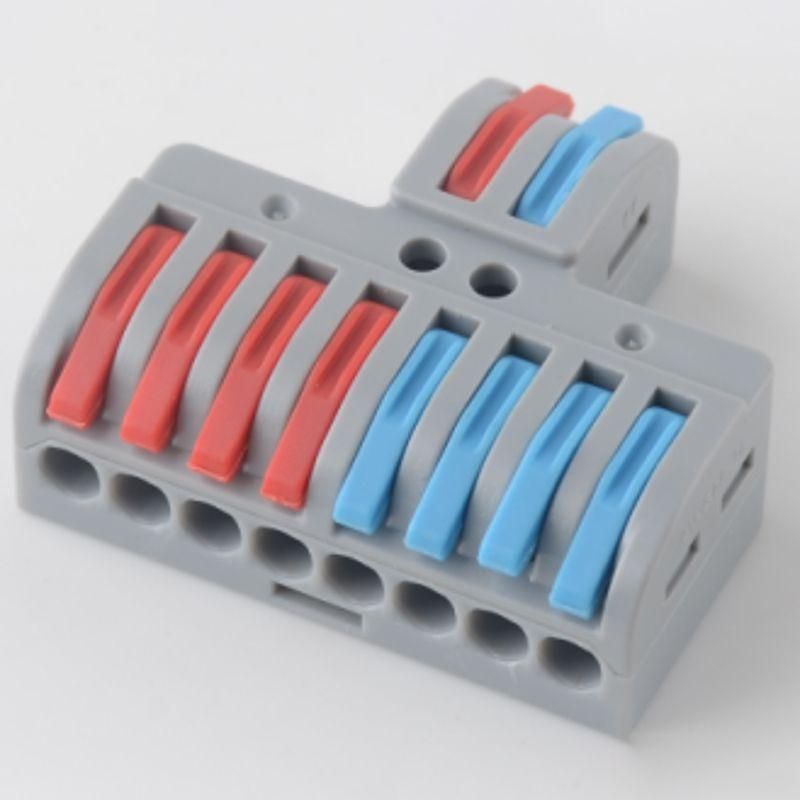

Клемма СМК проходная разветвительная с монтажной площадкой (1 ввод, 4 вывода на полюс) от REXANT - это надёжное решение для распределения двух проводов на четыре выхода в электрических цепях до 450 В. Артикул 07-5231 подходит для монтажа на DIN-рейку и используется там, где требуется компактное и безопасное ответвление тока.

Назначение и область применения

Эта клемма предназначена для создания разветвлённых соединений в электрических сетях. Каждый из двух полюсов имеет один вход и четыре выхода - то есть одна клемма заменяет сразу пять обычных точек соединения. Подходит для распределения фаз и нулей в распределительных шкафах, пультах управления, автоматических системах и на производственном оборудовании. Часто применяется в станках, конвейерах, осветительных контурах и системах автоматизации.

Технические характеристики

• Количество полюсов: 2
• Общее количество контактов: 10 (по 5 на каждый полюс: 1 ввод + 4 вывода)
• Номинальное напряжение: 450 В
• Номинальный ток: 32 А для однопроволочных проводов, 24 А для многопроволочных
• Сечение провода:
  • Однопроволочные: 0,14–4 мм2
  • Многопроволочные: 0,2–2,5 мм2
• Материал контактов: луженая медь
• Материал корпуса: полиамид 66 (самозатухающий, устойчив к перегреву)
• Материал зажимного механизма: сталь
• Длина зачистки изоляции: 10 мм
• Рабочий температурный диапазон: –40…+85 C
• Цвет: светло-серый
• Управление: рычажный зажим
• Защита IP: не указана - не предназначен для открытого монтажа вне корпуса

Совместимость и монтаж

Клемма СМК проходная разветвительная с монтажной площадкой (1 ввод, 4 вывода на полюс) монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть её в паз рейки - никаких болтов или креплений не требует. Монтаж выполняется после зачистки проводов на 10 мм. Удобный рычаг позволяет легко затянуть или ослабить контакт - даже в условиях ограниченного доступа. Цветовая маркировка полюсов помогает отличать фазы и ноль при сборке.

Безопасность и стандарты

Конструкция исключает самопроизвольное разъединение - зажим фиксирует провод механически, без риска выскальзывания. Наличие контрольного отверстия позволяет проверять целостность соединения мультиметром без демонтажа. Материал корпуса соответствует требованиям UL94 V-0 - самозатухающий, не поддерживает горение. Соответствие международным стандартам IEC 60947-7-1 и ГОСТ Р 50030.5.2 не указано явно, но конструктивно соответствует требованиям к коммутационным устройствам класса бытового и промышленного назначения.

Преимущества

• Заменяет несколько отдельных клемм - экономит место в шкафу
• Рычажный механизм обеспечивает надёжный зажим без инструментов
• Контрольное отверстие ускоряет диагностику и обслуживание
• Луженые медные контакты снижают окисление и повышают долговечность
• Цветовая разметка минимизирует ошибки при подключении
• Высокая термостойкость материала - работает в суровых условиях

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами - возможен риск ослабления контакта
• Не рекомендовано применение в средах с высокой влажностью или прямым попаданием воды - отсутствует защита IP
• Максимальный ток для многопроволочных проводов снижен до 24 А - важно соблюдать этот лимит
• Не подходит для частых отключения/подключения - рассчитана на постоянные соединения
• Не допускается использование с проводами меньшего сечения, чем 0,14 мм2 - риск плохого контакта

Примеры использования

• Распределение одной фазы на четыре светильника в одном ряду
• Создание параллельных цепей питания для нескольких датчиков от одного контроллера
• Разветвление нулевого провода в распределительном щите
• Подключение нескольких исполнительных механизмов к одному выходу автомата
• Использование в панелях управления насосными станциями и вентиляционными системами

Практические советы

• Перед подключением всегда зачищайте провод точно на 10 мм - меньше не получится плотного контакта, больше - риск оголения токоведущей части
• Для многопроволочных проводов перед вставкой слегка скрутите жилы - так они лучше фиксируются в зажиме
• Проверяйте надёжность соединения через контрольное отверстие: вставьте щуп мультиметра - если сигнал проходит, контакт хороший
• Не используйте силовой инструмент для закручивания - рычаг работает рукой, переусиливать нельзя
• При использовании в шкафу с несколькими клеммами - располагайте их с учётом цветовой маркировки, чтобы не запутаться в фазах
• Артикул 07-5231 от REXANT совместим с другими изделиями серии СМК - можно использовать в составе единой системы
