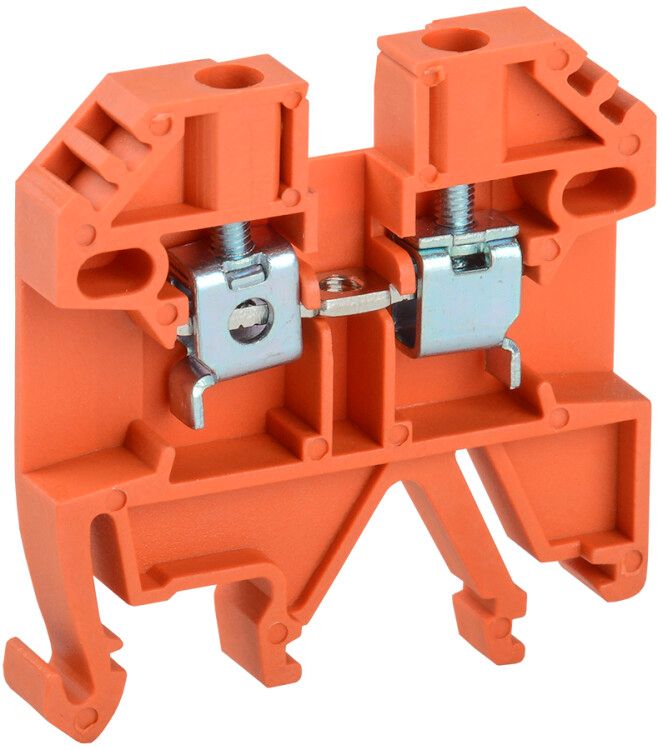

Клемма винтовая КВИ-2,5мм2 24А 800В оранжевая IEK (ИЭК) YZN30-002-K09

Клемма винтовая КВИ-2,5мм2 оранжевая от IEK - однополюсная винтовая клемма для надежного и компактного соединения проводов в электрощитах на DIN-рейке. Подходит для фазных, нулевых и защитных проводников сечением 1–4 мм2, рассчитана на работу до 24 А и 800 В. Артикул yzn30-002-k09.

Назначение и область применения

Клемма винтовая КВИ-2,5мм2 оранжевая используется для создания постоянных электрических соединений в распределительных щитах. Применяется для подключения фазных, нулевых и защитных проводников (PE) в бытовых, промышленных и коммерческих установках. Цвет оранжевый позволяет легко отличить её от других клемм, что удобно при обслуживании и диагностике. Подходит для систем автоматизации, управления оборудованием, освещения и силовой нагрузки.

Технические характеристики

• Тип соединения: винтовое - обеспечивает прочную фиксацию провода при затяжке
• Сечение провода: 1–4 мм2 - поддерживает медные и многожильные провода
• Номинальный ток: 24 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 800 В - допустимо применение в сетях до 690 В переменного тока
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными шкафами
• Ширина: 6,2 мм - компактный форм-фактор, экономит место в щите
• Рабочая температура: от –60 C до +110 C - работает в экстремальных условиях
• Материал корпуса: полиамид PA - высокая механическая прочность и термостойкость
• Класс горючести: V0 - самозатухающий материал, соответствует требованиям безопасности
• Срок службы: 15 лет - долговечность при правильной эксплуатации
• Позиция подвода: боковая - провод вставляется сбоку, удобно при плотном расположении

Совместимость и монтаж

Клемма винтовая КВИ-2,5мм2 оранжевая устанавливается на стандартную DIN-рейку 35 мм. Для сборки цепей требуется торцевая пластина - она замыкает контакты между соседними клеммами, позволяя организовать последовательное соединение. Без пластины клемма функционирует как одиночная точка подключения. Монтаж выполняется вручную: защелкивание на рейку, вставка провода в гнездо, затяжка винта отверткой. Не требует специального инструмента.

Безопасность и стандарты

Клемма выполнена из материала класса горючести V0, что исключает распространение пламени. Соответствует требованиям к изоляционным материалам в электроустановках. Номинальное напряжение 800 В обеспечивает запас по безопасности для сетей до 690 В. Работает в широком диапазоне температур, включая холодные условия (до –60 C), что делает её пригодной для использования вне помещений или в неотапливаемых шкафах.

Преимущества

• Высокая надежность соединения благодаря жесткому винтовому зажиму
• Удобство цветового кодирования - оранжевый цвет помогает быстро определить назначение цепи
• Стандартный размер и совместимость с DIN-рейкой - легко интегрируется в существующие системы
• Долгий срок службы - снижает необходимость частого обслуживания
• Защита от возгорания - материал PA с классом V0 повышает пожаробезопасность

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - только медные
• Требует обязательного использования торцевой пластины при групповом соединении - без неё невозможно создать шины
• Запрещено использовать в средах с повышенной вибрацией без дополнительной фиксации - возможна самооткрутка винта
• Не рекомендуется для частого демонтажа - многократные затяжки снижают надежность контактной группы

Примеры использования

• Подключение фазных проводов к автоматическим выключателям в квартирном щите
• Объединение нулевых проводников через шину в промышленном щите управления
• Присоединение защитного проводника PE к заземляющей шине
• Распределение питания на датчики, реле и контроллеры в пульте управления станком
• Сборка временной тестовой схемы в лаборатории

Практические советы

• Перед затяжкой винта убедитесь, что изоляция срезана точно до метки - оголенный провод должен полностью войти в гнездо
• Используйте отвертку с подходящим наконечником - слишком маленький или большой наконечник может повредить винт
• При использовании нескольких клемм подряд обязательно установите торцевую пластину - это обеспечит целостность цепи
• Проверьте посадочный диаметр провода: максимальное сечение 4 мм2 - более толстые провода не поместятся
• Оранжевый цвет часто применяется для сигнальных или вторичных цепей - используйте его для визуальной маркировки
• При работе в условиях низких температур предварительно согрейте провод - он становится менее хрупким и легче вводится в клемму
