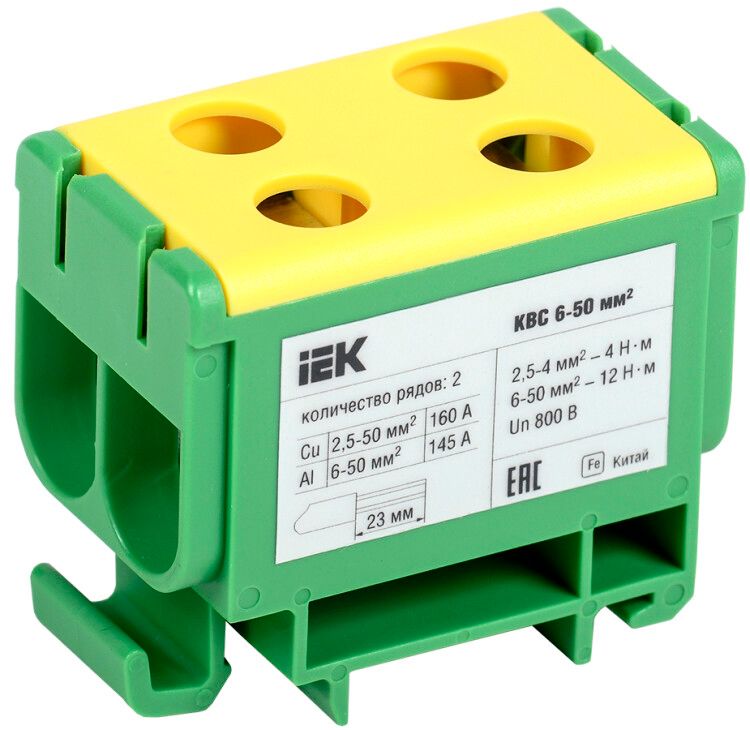

Клемма вводная силовая КВС 6-50 кв.мм. 2-рядная PE IEK | YZN23-050-K52

Клемма вводная силовая КВС 6-50 кв.мм. 2-рядная PE от IEK предназначена для надёжного соединения мощных проводников в электрощитах и распределительных устройствах. Эта модель обеспечивает безопасное распределение тока на двух уровнях, совмещая прочность, компактность и соответствие промышленным требованиям.

Назначение и область применения

Клемма вводная силовая КВС 6-50 кв.мм. 2-рядная PE используется для подключения входящих и распределительных проводников в электротехнических шкафах. Подходит для монтажа в промышленных системах: станках, конвейерах, пультах управления, щитах автоматизации. Обеспечивает соединение медных и алюминиевых жил сечением от 2,5 до 50 мм2. Назначение - организация ввода питания и выведение заземления (PE) в рамках одной компактной единицы.

Технические характеристики

• Диапазон сечений проводников: 2,5 – 50 мм2 - позволяет работать с широким спектром кабелей, включая крупные сечения для мощных нагрузок;
• Номинальное напряжение: 800 В - рассчитана на работу в сетях до 1000 В переменного тока;
• Количество полюсов: 2 - два отдельных контакта в одном корпусе, один из них - для заземления (PE);
• Тип присоединения: винтовое - надёжное фиксирование провода с помощью болтовых зажимов;
• Способ монтажа: DIN-рейка 35 мм - легко устанавливается в стандартные щиты без дополнительных креплений;
• Рабочая температура: от -40C до +85C - работает в суровых условиях, включая холодные склады и нагреваемые помещения;
• Материал корпуса: полиамид PA - высокопрочный, термостойкий пластик с классом горючести V0;
• Цвет: желто-зелёный - соответствует стандарту IEC 60446 для заземляющих проводников;
• Ширина: 30 мм - компактный размер, экономит место в щите;
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации;
• Позиция соединения: сбоку - удобно подключать кабели без перегиба, особенно в плотно заполненных шкафах.

Совместимость и монтаж

Клемма вводная силовая КВС 6-50 кв.мм. 2-рядная PE совместима со всеми типами DIN-реек 35 мм, используемых в промышленных и коммерческих щитах. Монтаж выполняется защёлкиванием на рейку - никаких инструментов не требуется. Для подключения проводов необходимо ослабить винты, вставить жилу до упора и затянуть моментом, достаточным для надёжного контакта (не переусердствуйте - можно повредить контактную площадку). Убедитесь, что изоляция снята точно на длину, указанную в инструкции - обычно 10–12 мм. Жилы должны быть зачищены без заусенцев, чтобы не повредить внутренние поверхности зажима.

Безопасность и стандарты

• Класс воспламеняемости изоляции V0 - материал самозагасает после удаления источника пламени, снижает риск распространения огня;
• Цвет желто-зелёный - соответствует ГОСТ Р 50462 и IEC 60446 для защиты PE;
• Работает при напряжении до 800 В - соответствует требованиям к электроустановкам до 1000 В;
• Произведено в соответствии с требованиями к качеству IEK - сертифицировано для использования в России и странах ЕАЭС.

Преимущества

• Двухрядная конструкция - позволяет развести фазу/ноль и PE в одном устройстве, уменьшая количество элементов в щите;
• Высокая механическая прочность корпуса - выдерживает вибрацию, удары и давление при сборке;
• Удобство подключения сбоку - не требует свободного пространства перед щитом, идеально для тесных мест;
• Стандартный цвет PE - исключает путаницу при обслуживании и диагностике;
• Долгий срок службы - снижает необходимость замены и техобслуживания.

Ограничения применения

• Не предназначен для подключения проводов меньше 2,5 мм2 - маленькие жилы плохо фиксируются и могут выпасть;
• Не рекомендуется использовать вне закрытых щитов - открытое расположение увеличивает риск повреждения и поражения током;
• Запрещён монтаж в средах с постоянным воздействием масла, растворителей или агрессивных химикатов - полиамид может деформироваться;
• Не является устройством защиты - не заменяет автоматические выключатели, УЗО или предохранители.

Примеры использования

• Вводная клемма в промышленном щите управления насосной станцией - соединяет кабель 35 мм2 от трансформатора с распределительными группами;
• Распределение заземления в цеховом щите - одна сторона принимает главный PE-провод, вторая - разводит его на несколько станков;
• Объединение нескольких алюминиевых жил в распределительной коробке - вместо скруток и изоленты применяется эта клемма для надёжного контакта;
• Формирование точки ввода в щит освещения торгового центра - упрощает подключение трёхфазного ввода и заземления одним модулем.

Практические советы

• Перед монтажом проверьте сечение кабеля - если оно близко к верхней границе (50 мм2), убедитесь, что жила гибкая и не слишком твёрдая - жесткие многожильные провода лучше слегка прокручивать при затяжке;
• Не смешивайте медные и алюминиевые провода в одном зажиме - они имеют разные коэффициенты теплового расширения, что может вызвать ослабление контакта;
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - первичная усадка проводов иногда требует дозатяжки;
• Для частых операций подключения/отключения выбирайте модели с функцией “push-in” - здесь она отсутствует, поэтому будьте осторожны при работе с тяжёлыми кабелями;
• Клемма вводная силовая КВС 6-50 кв.мм. 2-рядная PE от IEK (артикул yzn23-050-k52) - оптимальный выбор, когда нужна надёжность, стандартизация и совместимость с существующими решениями IEK.
