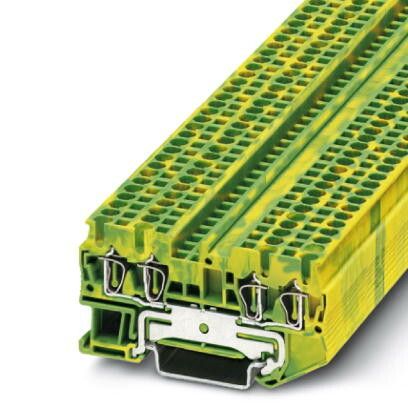

Клемма защитного провода ST 2,5-QUATTRO-PE | 3031322 Phoenix Contact

Клемма заземления ST 2,5-QUATTRO-PE от Phoenix Contact предназначена для надёжного соединения защитного провода PE в распределительных щитах и электроустановках. Артикул 3031322 обеспечивает устойчивый контакт даже в условиях вибраций и перепадов температур.

Назначение и область применения

Клемма заземления ST 2,5-QUATTRO-PE используется для присоединения защитного проводника (PE) к шине заземления в электрических распределительных устройствах. Подходит для установки в DIN-рейку и применяется в промышленной автоматике, системах управления, силовой аппаратуре и объектах ЖКХ. Обеспечивает безопасный отвод тока замыкания на корпус.

Технические характеристики

• Номинальное напряжение: до 690 В
• Номинальный ток: 48 А
• Сечение провода: 0,2–2,5 мм² (медный одножильный или многожильный)
• Тип контакта: винтовой зажим с фиксацией
• Материал контактов: медная сплавная лента с никелированием
• Изоляция: полиамид PA66, самозатухающий материал
• Степень защиты: IP20
• Рабочая температура: от –25 °C до +100 °C
• Установка: на DIN-рейку 35 мм
• Цвет: жёлто-зелёный (стандарт заземления)

Совместимость и монтаж

ST 2,5-QUATTRO-PE совместима с любыми устройствами, использующими стандартную DIN-рейку. Для монтажа достаточно защёлкнуть клемму на рейку и затянуть винт зажима. Максимальный момент затяжки — 0,5 Н·м. Не требует специальных инструментов: достаточно отвертки с плоским лезвием. Клемма позволяет подключить один провод PE на вход и передать потенциал дальше через внутреннюю перемычку — удобна для последовательного соединения нескольких точек заземления.

Безопасность и стандарты

Kлемма соответствует требованиям IEC 60947-7-1 и ГОСТ Р 50030.5.1. Произведена из материалов, устойчивых к возгоранию (UL94 V-0). Цветовая маркировка жёлто-зелёная соответствует международным нормам для защитного проводника.

Преимущества

• Фиксированный зажим с двойным усилием — снижает риск ослабления контакта при вибрациях
• Перемычка внутри корпуса позволяет легко цеплять несколько клемм друг за другом
• Прозрачная крышка позволяет контролировать состояние провода без демонтажа
• Высокая механическая прочность корпуса выдерживает частые операции обслуживания
• Никелирование контактов предотвращает окисление и увеличивает срок службы

Ограничения применения

• Не предназначен для подключения алюминиевых проводов
• Не рассчитана на работу во взрывоопасных средах (без допущений ATEX/IECEx)
• Не следует использовать вне закрытых щитов — степень защиты IP20 не защищает от брызг воды
• Максимальное сечение — 2,5 мм²; более толстые провода не войдут в зажим

Примеры использования

• Подключение корпусов ЧПУ-станков к общей шине заземления в цехе
• Объединение заземляющих проводов от нескольких датчиков в одном модульном щите
• Создание последовательной цепочки заземления в распределительных пунктах на производстве
• Замена старых клемм в существующих щитах благодаря компактному форм-фактору

Практические советы

• Перед монтажом удалите изоляцию с провода на длину 8–10 мм — этого достаточно для надёжного контакта
• Не перетягивайте винт — выше 0,5 Н·м можно повредить резьбу или деформировать контакт
• При использовании многожильного провода лучше применить наконечник типа “штыревой” — так контакт будет стабильнее
• Проверьте целостность перемычки после сборки: если она сломана, клеммы будут работать автономно, что нарушит контур заземления
• Артикул 3031322 — оптимальный выбор, когда нужна надёжная, проверенная временем клемма заземления ST 2,5-QUATTRO-PE от Phoenix Contact
