Клемма заземляющая push-in OptiClip CPG-4-QUATTRO-PE-I-(0,2-4)-PEN | 331860 КЭАЗ

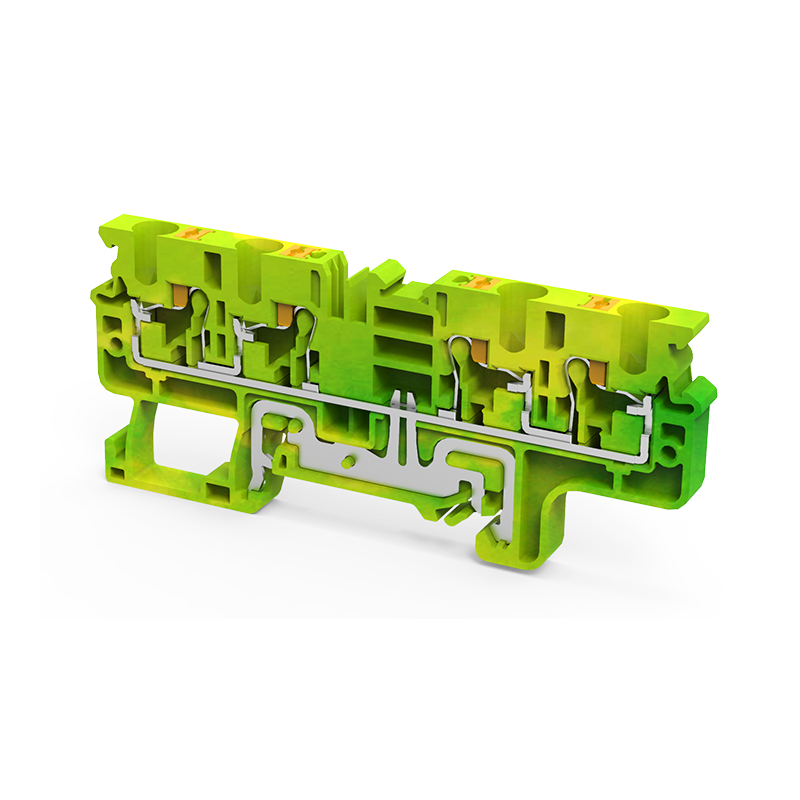

Клемма заземляющая push-in OptiClip CPG-4-QUATTRO-PE-I-(0,2-4)-PEN от КЭАЗ - это однорядная, безвинтовая клемма с функцией PEN для быстрого подключения заземляющих проводников на DIN-рейку. Подходит для установки в щитах автоматизации, управления и распределения энергии.

Назначение и область применения

Клемма заземляющая push-in OptiClip CPG-4-QUATTRO-PE-I-(0,2-4)-PEN используется для создания надежного электрического и механического соединения между заземляющими проводниками и системой заземления через DIN-рейку. Применяется в распределительных щитах, шкафах САУ, АСУ ТП, силовых пультах и других устройствах, где требуется быстрая и безопасная коммутация заземляющих жил. Функция PEN позволяет использовать клемму как для отдельного провода PE, так и для совмещенного проводника PEN.

Технические характеристики

• Диапазон сечений проводников: 0,2–4 мм2 - подходит для тонких многожильных и одножильных медных проводов
• Тип соединения: пружинный зажим push-in - без инструментов, просто вставляете провод
• Количество контактов: 4 - один входной зажим, четыре выходных для ответвлений
• Функция PEN: да - возможность подключения совмещенного проводника N+PE
• Способ монтажа: фиксация на DIN-рейке 35 мм
• Ширина модуля: 6 мм - компактный шаг, удобен для плотной укладки
• Положение подключения: сбоку - провода вводятся перпендикулярно к рейке, экономят место внутри шкафа
• Цвет: желто-зеленый - соответствует стандарту IEC 60445 для заземляющих проводников
• Класс воспламеняемости: V0 - материал самозатухающий, повышает пожарную безопасность

Совместимость и монтаж

Клемма OptiClip CPG-4-QUATTRO-PE-I-(0,2-4)-PEN монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения:

• Нажмите кнопку-толкатель - она освобождает пружинный механизм
• Вставьте подготовленный провод до упора (не более 4 мм2)
• Отпустите кнопку - провод надежно зафиксируется
• Проверьте прочность соединения легким рывком

Можно подключать одновременно до четырех проводников сечением до 4 мм2 каждый. Все выходы находятся на одном уровне - не требуют перемещения проводов между уровнями. Установка занимает несколько секунд, не нужен отвертка или гаечный ключ.

Безопасность и стандарты

Клемма выполнена из материалов с классом горючести V0, что соответствует требованиям UL94. Цветовая маркировка - желто-зеленая - соблюдает стандарт IEC 60445 для заземляющих цепей. Конструкция обеспечивает устойчивость к вибрациям и случайным нагрузкам, что важно для промышленных условий. Соответствует нормам EN 60947-7-1 для клеммных устройств.

Преимущества

• Безинструментальное подключение - экономит время при монтаже и обслуживании
• Кнопка-толкатель - точный контроль глубины вставки, предотвращает перегрузку механизма
• Виброустойчивый контакт - не ослабевает даже при длительной работе оборудования
• Система маркировки - есть места для этикеток, упрощает идентификацию цепей
• Четыре выхода на один вход - снижает количество клемм и уменьшает объем шкафа

Ограничения применения

• Не предназначен для алюминиевых проводов - только медные
• Максимальное сечение - 4 мм2; попытки вставить провод большего диаметра повредят механизм
• Не рассчитана на высокие импульсные токи (например, от молнии); для таких задач нужны специальные разрядники
• Работает только при температуре окружающей среды от –25C до +70C
• Не следует применять во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Подключение заземляющего провода от корпуса частотного преобразователя к шине PEN в щите управления насосом
• Объединение нескольких заземляющих проводов от станков на одной клемме перед подключением к главному контуру
• Использование в щитах автоматики на пищевом производстве - благодаря V0 и герметичности конструкции
• Замена старых болтовых зажимов в существующих шкафах для ускорения сервисного обслуживания

Практические советы

• Перед вставкой удалите изоляцию точно на 8–10 мм - слишком длинный конец может мешать замыканию контакта
• Используйте только цельнометаллические медные провода - многожильные должны быть обжаты наконечниками, если они слишком мягкие
• При групповой установке нескольких клемм OptiClip CPG-4-QUATTRO-PE-I-(0,2-4)-PEN оставляйте минимум 5 мм свободного пространства между ними для доступа к кнопкам
• Помните: одна клемма = один вход + четыре выхода. Не путайте с клеммами с одним выходом - здесь вы получаете распределение сигнала
• Для проверки качества соединения используйте тестер с измерением переходного сопротивления - особенно после вибрационных испытаний
