Клемма заземляющая пружинная OptiClip CXG-6-TRIPLET-PE-I-(0,2-6)-PEN | 331832 КЭАЗ

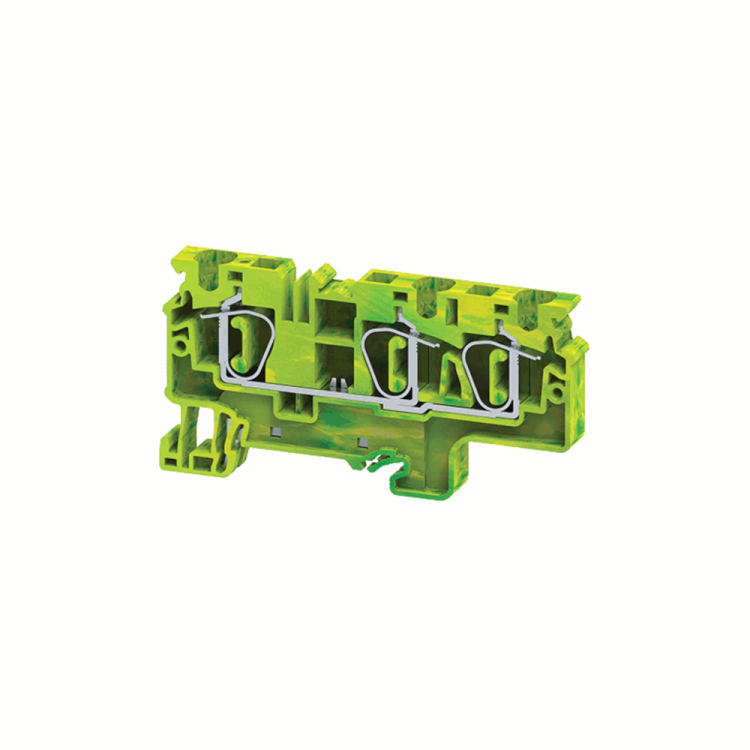

Клемма заземляющая пружинная 3 контакта 6 кв.мм OptiClip CXG-6-TRIPLET-PE-I-(0,2-6)-PEN КЭАЗ - компактное устройство для быстрого и надежного заземления нескольких проводников на одной DIN-рейке. Подходит для сборки щитов автоматизации, промышленной электроники и распределительных устройств.

Назначение и область применения

Клемма используется для создания единой точки заземления (PE) в электрических щитах. Она позволяет соединить три отдельных медных проводника с общей шиной заземления через один корпус. Применяется в системах управления, станках, конвейерах, ЛАТРах, щитах АСУ ТП и других устройствах, где требуется организовать массовое заземление без сверления и болтовых соединений.

Технические характеристики

• Поперечное сечение провода: 0,2–6 мм2 - подходит для тонких жил и многожильных проводов среднего сечения;
• Количество контактов: 3 - возможность подключить сразу три провода в одном модуле;
• Тип зажима: пружинный - исключает необходимость инструментов для подключения и отключения;
• Монтаж: на DIN-рейку или G-рейку - совместим со стандартными направляющими в шкафах;
• Цвет: желто-зеленый - соответствует международному стандарту цветовой маркировки заземления;
• Класс воспламеняемости V0 - материал самозатухающий, безопасен при перегревах;
• Положение подключения: сбоку - удобно для плотной укладки в ограниченном пространстве;
• Одноуровневая конструкция - не требует дополнительных переходников.

Совместимость и монтаж

Клемма OptiClip CXG-6-TRIPLET-PE-I-(0,2-6)-PEN КЭАЗ фиксируется на DIN-рейке стандартной ширины 35 мм. Для установки достаточно защелкнуть её на рейке - никаких винтов или крепежей не требуется. Подключение проводов осуществляется путём нажатия на рычажок зажима, вставки провода и освобождения рычажка. Максимальное сечение - 6 мм2; провода больше этого значения не войдут. Убедитесь, что изоляция удалена на 8–10 мм перед вводом в зажим.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для коммутирующих устройств. Цветовая маркировка желто-зеленая соответствует ГОСТ Р 50462. Класс горючести V0 гарантирует, что материал не будет распространять пламя даже при локальном перегреве. Надежность контакта проверена на циклические нагрузки и вибрацию.

Преимущества

• Быстрая замена и диагностика - можно отсоединить один провод без демонтажа остальных;
• Не требует обслуживания - пружинный механизм не ослабевает со временем;
• Защита от случайного выдергивания - провод фиксируется механически, без риска выпадения;
• Экономия места - три контакта вместо трех отдельных клемм;
• Поддерживает многожильные и одножильные провода - универсальное решение для разных типов кабеля.

Ограничения применения

• Не предназначен для алюминиевых проводов - работает только с медью;
• Максимальное сечение - 6 мм2; провода 10 мм2 и выше не подходят, даже если они гибкие;
• Не рассчитана на высокие токовые нагрузки - применяется только для заземления, не для фазных или нулевых проводников;
• Не рекомендовано использование вне закрытых щитов - отсутствует степень защиты IP, возможен доступ к токоведущим частям.

Примеры использования

• Объединение заземляющих проводов от трёх частей оборудования в одном шкафу САУ;
• Подключение заземления к корпусам насосов, двигателей и преобразователей частоты;
• Финальная точка заземления в распределительном щите после проходных клемм;
• Сборка временных испытательных стендов - благодаря быстрой установке снижается время подготовки.

Практические советы

• Перед подключением всегда проверяйте сечение провода - даже немного превышающее 6 мм2 может повредить зажим;
• Используйте только цельные медные провода без оксидной плёнки - грязь или коррозия снижают надёжность контакта;
• При множественном использовании в одном шкафу - располагайте клеммы с интервалом 5–10 мм для лучшего теплоотвода;
• Проверьте прочность соединения легким потягиванием провода после монтажа - это обязательная операция;
• Клемма OptiClip CXG-6-TRIPLET-PE-I-(0,2-6)-PEN КЭАЗ совместима с другими изделиями серии OptiClip - можно использовать в комплексных решениях.
