Клемма заземляющая винтовая OptiClip CDLG-4-2L-PE-I-S-(0,2-4)-PEN | 332740 КЭАЗ

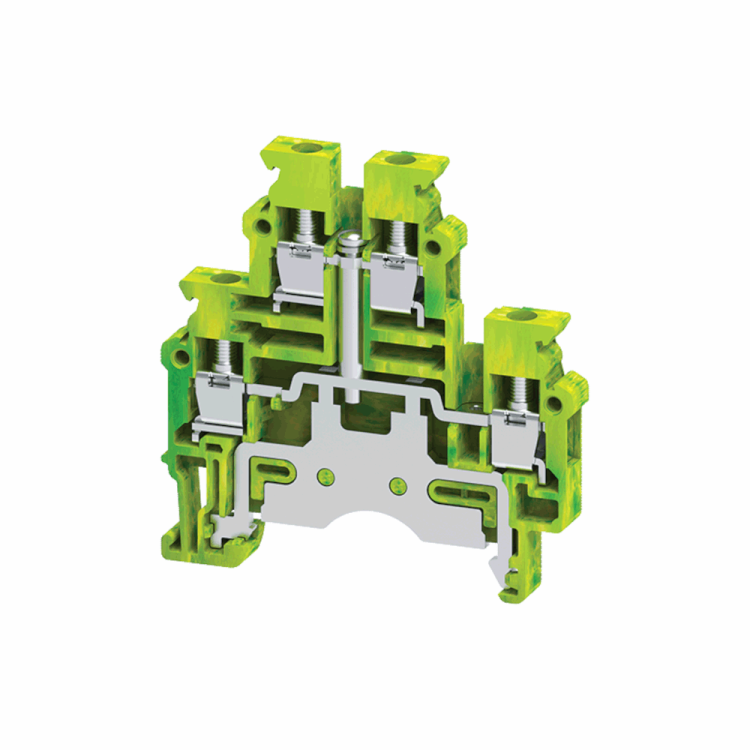

Клемма заземляющая винтовая 2-х ярусная 4 кв.мм с перемычкой OptiClip CDLG-4-2L-PE-I-S-(0,2-4)-PEN от КэАЗ предназначена для надежного заземления проводников в распределительных щитах на DIN-рейке. Эта модель сочетает компактную двухуровневую конструкцию с возможностью одновременного подключения четырех проводов через одну точку заземления.

Назначение и область применения

Клемма используется для создания единой точки заземления (PE) в электрических щитах автоматизации, управления и распределения энергии. Подходит для установки в шкафах САУ, силовых щитах, системах освещения и промышленном оборудовании. Применяется там, где требуется организовать массовое заземление нескольких цепей через один входной проводник, сохраняя четкую изоляцию и доступность обслуживания.

Технические характеристики

• Тип соединения: винтовое - позволяет фиксировать проводник плотно и без повреждений жилы;
• Рабочее сечение провода: 0,2–4 мм2 - поддерживает тонкие многожильные и одножильные медные провода;
• Количество контактов: 4 - четыре отдельных входа для подключения проводов;
• Максимальное сечение выходного провода: 4 мм2 - все четыре входа объединены одним выходом на шину заземления;
• Способ монтажа: крепится на DIN-рейку шириной 35 мм (G-рейка);
• Цвет: желто-зеленый - соответствует международному стандарту цветовой маркировки заземляющих проводников;
• Класс воспламеняемости V0 - материал корпуса самозатухающий, безопасен при перегреве;
• Положение подключений: боковые - удобны для прокладки проводов параллельно рейке;
• Перемычка внутри: уже установленная - не требует дополнительных действий для объединения контактов.

Совместимость и монтаж

Клемма OptiClip CDLG-4-2L-PE-I-S-(0,2-4)-PEN устанавливается на стандартную DIN-рейку без инструментов - просто защелкивается. Для подключения:

• Освободите винты, повернув их против часовой стрелки;
• Подготовьте провода: удалите изоляцию на 8–10 мм, зачистите жилы;
• Вставьте каждый провод в отверстие до упора - они расположены последовательно;
• Затяните винты равномерно, чтобы не деформировать жилу;
• Выходной провод (до 4 мм2) подключается к внешнему заземляющему контуру - напрямую к шине PE или другому устройству.

Не допускается использование с алюминиевыми проводами - только меди. Максимальное усилие затяжки - не более 0,4 Нм.

Безопасность и стандарты

• Соответствует требованиям IEC 60947-7-1 для коммутирующих элементов на DIN-рейках;
• Изолирующий корпус выполнен из материала класса V0 - предотвращает распространение пламени;
• Цветовая маркировка соответствует ГОСТ Р 50462 и IEC 60446 - желто-зеленый цвет исключает путаницу с фазными проводами;
• Защита IP20 - рассчитана на внутреннюю установку в закрытых щитах, не предназначена для открытых площадок.

Преимущества

• Две группы контактов в одном модуле экономят место на DIN-рейке - вместо двух одиночных клемм нужна одна;
• Функциональная перемычка внутри снижает риск ошибок при сборке - не надо делать ее самостоятельно;
• Четкая маркировка и цвет делают диагностику и обслуживание проще;
• Готовый выход на 4 мм2 совпадает с типичным сечением заземляющей шины в щитах - не требует переходников;
• Произведено КэАЗ - проверенная технология для промышленного оборудования.

Ограничения применения

• Не применяется вне закрытых щитов - отсутствует защита от влаги и пыли;
• Не подходит для проводов больше 4 мм2 - даже если вы используете несколько проводов меньшего сечения, суммарный ток не должен превышать возможности выходного контакта;
• Не предназначен для переменного тока выше 1000 В - работает в сетях до 690 В AC / DC;
• Не рекомендовано использовать в условиях постоянной вибрации без дополнительной фиксации - хотя винтовое соединение достаточно прочное, длительная нагрузка может вызвать ослабление.

Примеры использования

• Объединение заземляющих проводов от трех частей станка и одного устройства управления в одной точке перед подключением к главной шине PE;
• Заземление всех металлических кожухов в распределительном щите АСУ ТП;
• Подключение защитного провода от каждого датчика и исполнительного механизма в автоматическом контроллерном шкафе;
• Сборка системы заземления в щитах питания насосных станций или вентиляционных комплексов.

Практические советы

• Выбирая эту клемму, учтите, что она имеет всего один выход - значит, весь ток утечки будет протекать через него. Убедитесь, что ваша основная заземляющая шина способна принять этот ток;
• Если вам нужны два отдельных выхода - выбирайте другие модели без перемычки;
• Проверяйте качество зачистки проводов - плохо подготовленная жила может стать причиной нагрева;
• Настройте порядок подключения: самые важные цепи лучше подсоединять первыми - так легче найти проблему при диагностике;
• При замене старой клеммы - всегда отключайте питание и проверяйте отсутствие напряжения на заземляющей шине.
