Клемма винтовая 10мм.кв синяя - ZCBI10 ДКС

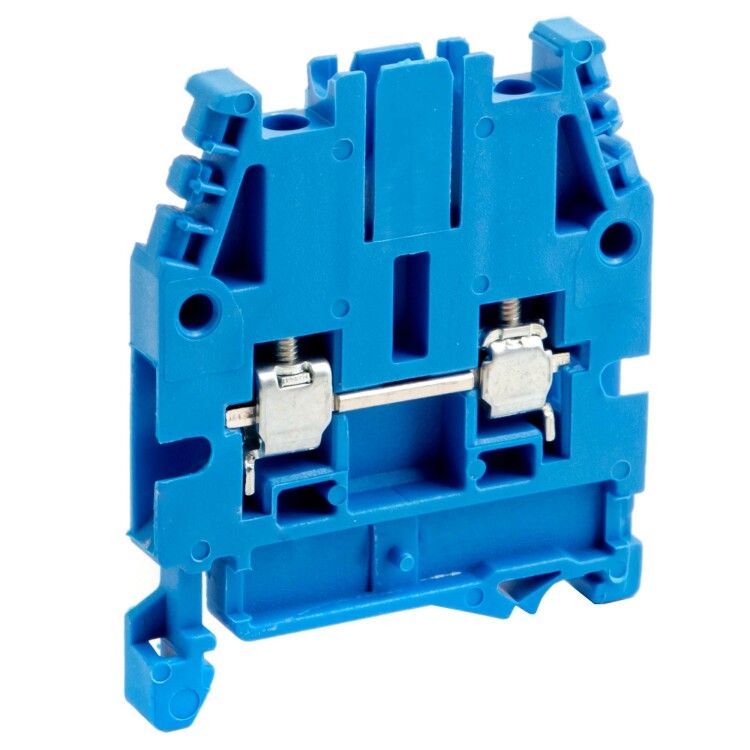

Проходной зажим винтовой синий 10 кв.мм CBC.10(Ex)i от DKC (ДКС) предназначен для надёжного электрического соединения проводов сечением до 10 мм2 в распределительных щитах на DIN-рейке. Артикул zcbi10 входит в серию Quadro и используется там, где важны компактность, устойчивость к перегрузкам и безопасная работа в сложных условиях.

Назначение и область применения

Проходной зажим винтовой синий 10 кв.мм CBC.10(Ex)i применяется для последовательного соединения проводов в цепях управления, силовых контурах и системах автоматизации. Подходит для установки в шкафах управления, промышленном оборудовании, конвейерах, насосных станциях и других объектах с высокими требованиями к надёжности соединений. Благодаря классу воспламеняемости V0 и рабочей температуре от –40 до +80 C, изделие можно использовать в агрессивных средах, включая холодильные камеры и жаркие помещения.

Технические характеристики

• Тип соединения: винтовое, одноконтактное
• Сечение провода: 1,5–16 мм2 (оптимально для 10 мм2)
• Номинальный ток: 76 А
• Номинальное напряжение: 1000 В
• Материал корпуса: полиамид, самозатухающий (класс V0)
• Цвет: синий
• Ширина: 10 мм
• Высота: 52 мм
• Способ монтажа: фиксация на DIN-рейке типа TS35
• Рабочая температура: –40…+80 C
• Позиция подключения: сверху
• Поддержка замыкающих пластин: да
• Кодирование: горизонтальное и вертикальное
• Тип питания для индикации дефекта: AC/DC

Совместимость и монтаж

Зажим CBC.10(Ex)i совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается одним движением - защёлкивается и фиксируется механически. Для подключения используйте отвертку с плоским лезвием. Максимальный момент затяжки - не более 0,5 Нм, чтобы избежать повреждения контактной группы. Продольное расположение входа и выхода позволяет легко коммутировать несколько зажимов в ряд. Возможна установка замыкающей пластины для создания непрерывной шины между соседними элементами.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и имеет класс воспламеняемости V0 - материал не поддерживает горение. Конструкция обеспечена защитой от случайного прикосновения к токоведущим частям. Класс защиты IP20 - подходит для внутреннего монтажа в закрытых щитах. Сертифицирован для работы в взрывоопасных зонах (обозначение "(Ex)i" указывает на соответствие требованиям взрывозащиты для искробезопасных цепей).

Преимущества

• Стандартная ширина 10 мм - экономия места в щите
• Синий цвет - визуальная идентификация цепей постоянного тока или специальных сигналов
• Функция замыкающей пластины - возможность формировать шину без дополнительных перемычек
• Универсальный тип питания для индикации - работает с переменным и постоянным током
• Высокая термостойкость - сохраняет прочность даже при экстремальных температурах

Ограничения применения

Не предназначено для монтажа вне закрытых электрошкафов - отсутствует защита от внешних воздействий (пыль, влага, удары). Не рекомендуется применять для многожильных проводов без наконечников - возможен перегрев и ослабление контакта. Не следует использовать в цепях с импульсными нагрузками выше 76 А - риск перегрева и деформации контактов. Отказ от использования замыкающих пластин снижает надёжность цепи при вибрациях.

Примеры использования

• Соединение датчиков в системах автоматизации на заводе
• Разводка цепей управления в промышленных пультах
• Объединение проводов в цепях постоянного тока 24 В DC
• Создание шин питания в распределительных щитах с использованием замыкающих пластин
• Электрооборудование в пищевой и химической промышленности, где требуется устойчивость к температурным колебаниям

Практические советы

• Перед затяжкой убедитесь, что провод полностью вставлен до упора - проверьте по метке на корпусе
• Для многожильных проводов всегда используйте обжимные наконечники - это продлит срок службы контакта
• При сборке нескольких зажимов в ряд - учитывайте посадочный размер 10 мм; они точно подходят друг к другу без зазоров
• При необходимости вывести сигнал на индикацию - подключите модуль индикации через замыкающую пластину
• Артикул zcbi10 и модель CBC.10(Ex)i - часть серии Quadro, поэтому все компоненты этой серии совместимы по форме, цветовой кодировке и монтажу
