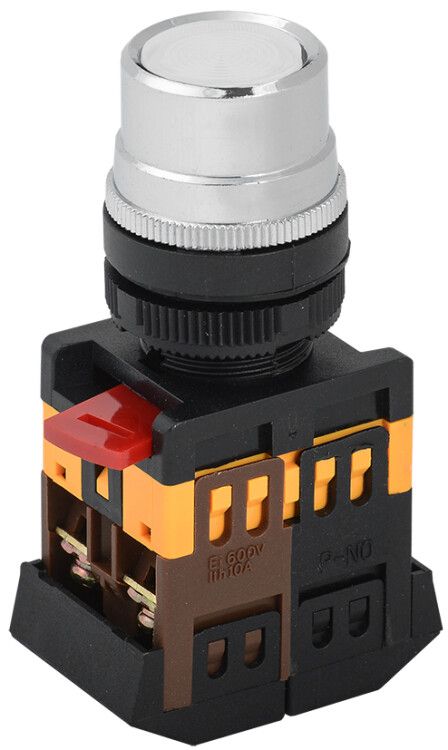

Кнопка белая ABLF-22 1з+1р с подсветкой неон 240В - BBT10-ABLF-K01 IEK

Кнопка ABLF-22 d22мм 1з+1р 240В неон белая от IEK - это самовозвратная кнопка с индикацией для ручного управления электрическими цепями. Подходит для установки на панелях оборудования, где требуется надежное и наглядное управление - например, в системах автоматизации, станках или конвейерах.

Назначение и область применения

Кнопка ABLF-22 d22мм 1з+1р 240В неон белая используется для ручного включения и выключения устройств через контакторы, реле или магнитные пускатели. Применяется в электроустановках переменного тока 50 Гц до 230 В и постоянного тока до 230 В. Индикатор неоновой лампы позволяет визуально определять состояние кнопки - включена она или выключена. Удобна для панелей управления в промышленных условиях, лабораториях, на объектах ЖКХ и энергетики.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Номинальное напряжение: 230 В AC/DC
• Коммутируемый ток: 10 А
• Количество контактов: 1 нормально замкнутый (1з), 1 нормально разомкнутый (1р)
• Тип лампы: неоновая, белый свет
• Механизм: самовозврат (не фиксируется, возвращается в исходное положение после отпускания)
• Тип кнопки: плоская, цилиндрический толкатель
• Подключение: винтовые зажимы
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Цвет: белый
• Срок службы: 10 лет
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности)
• Соответствие стандартам: ГОСТ 30011.1, ГОСТ 30011.5.1

Совместимость и монтаж

Кнопка ABLF-22 d22мм 1з+1р 240В неон белая монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Конструкция состоит из двух частей: внешней головки с индикатором и внутреннего контактного модуля, который легко снимается для обслуживания. Для подключения используются винтовые клеммы - провода зачищаются на 8–10 мм и затягиваются усилием 0,2–0,3 Нм. Не требует специальных инструментов. Совместима с любыми стандартными панелями толщиной до 6 мм.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1, что гарантирует безопасную работу в промышленных сетях. Степень защиты IP40 предотвращает попадание твердых частиц размером более 1 мм, но не обеспечивает защиту от брызг воды - поэтому не применяется во влажных средах без дополнительной герметизации. Климатическое исполнение УХЛ4 допускает использование в неотапливаемых помещениях с колебаниями температуры и высокой влажностью.

Преимущества

• Чёткая визуальная индикация - неоновая лампа ярко горит при включенном состоянии, снижает риск ошибочного действия
• Простая и надёжная механика - механизм самовозврата работает десятки тысяч раз без отказов
• Быстрый доступ к контактам - модуль можно демонтировать без отключения всей системы
• Стандартный размер 22 мм - совместим с большинством существующих панелей и корпусов
• Высокий срок службы - 10 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для работы в условиях прямого воздействия воды, пара или масла - IP40 недостаточно для влажных помещений
• Не рекомендуется использовать в цепях с током выше 10 А - возможен перегрев и выход из строя контактов
• Не имеет функции фиксации - нельзя применять там, где нужна удержание в активном состоянии (например, для старта двигателя)
• Неоновая лампа не подходит для очень ярких рабочих мест - её видимость может снижаться при освещённости >1000 люкс

Примеры использования

• Управление пуском и остановкой насоса в системе водоснабжения
• Аварийная остановка конвейера на пищевом производстве
• Ручной запуск вентилятора в распределительном шкафу
• Кнопка “Стоп” на пульте управления станком ЧПУ
• Переключение режима работы в системе отопления

Практические советы

• При монтаже проверьте точность сверления отверстия - диаметр должен быть точно 22 мм, иначе кнопка не будет плотно фиксироваться
• Используйте кабель сечением 0,5–2,5 мм2 - для тока 10 А этого достаточно; большие сечения не нужны и усложнят подключение
• Не затягивайте винты слишком сильно - это повредит пластик и может вызвать трещины
• Если кнопка устанавливается в месте с высокой вибрацией, дополнительно закрепите корпус хомутами или клеем
• При замене неоновой лампы используйте оригинальные запчасти - сторонние элементы могут иметь другую яркость или срок службы
• Для удобства обслуживания - всегда отключайте питание перед снятием контактного модуля
