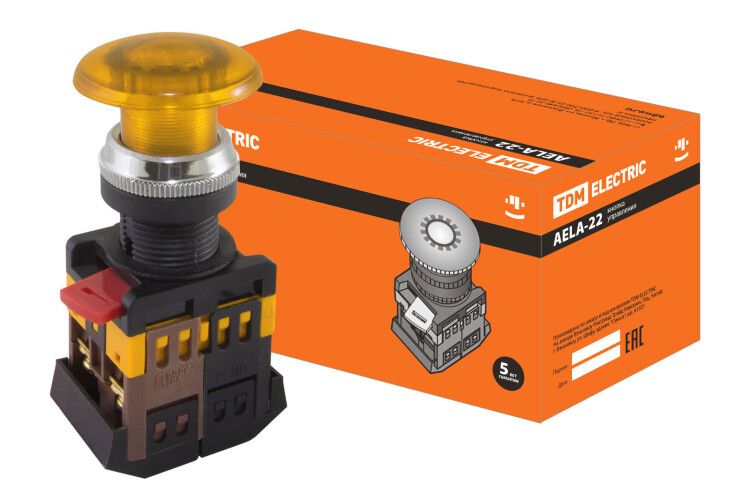

Кнопка AELA-22 "Грибок" желтый d22мм неон/230В 1з+1р | SQ0704-0034 TDM

Кнопка грибок желтый диаметр 22 мм неон 230 В 1 контакт + 1 разрыв от TDM ELECTRIC (артикул sq0704-0034) предназначена для аварийной остановки оборудования - её легко активировать одним движением, даже в условиях шума или ограниченного зрения.

Назначение и область применения

Эта кнопка используется как аварийный выключатель в системах управления промышленным оборудованием. Её устанавливают на электрощитах, пультах управления, конвейерах, станках и других устройствах, где требуется быстрая и надёжная остановка в экстренной ситуации. Жёлтый цвет и встроенный неоновый индикатор делают её хорошо заметной, что соответствует требованиям безопасности на производстве.

Технические характеристики

• Диаметр корпуса: 22 мм
• Цвет кнопки: жёлтый
• Индикация: встроенная неоновая лампа, питается от сети 230 В
• Контакты: 1 нормально замкнутый (NC) контакт + 1 разрыв (NO - не предусмотрен)
• Напряжение индикации: 230 В переменного тока
• Метод подключения: винтовые зажимы с тарельчатыми пластинами

Совместимость и монтаж

Кнопка грибок желтый диаметр 22 мм неон 230 В 1 контакт + 1 разрыв рассчитана на установку в стандартные отверстия диаметром 22 мм. Для монтажа достаточно продеть провода через заднюю часть корпуса и затянуть их винтовыми зажимами. Убедитесь, что провода зачищены на 5–8 мм и не выходят за пределы зажима. Кнопка фиксируется в панели с помощью резьбового кольца - после установки проверьте плотность посадки, чтобы избежать люфта.

Безопасность и стандарты

Жёлтый цвет кнопки соответствует международному стандарту IEC 60204-1 для аварийных остановок. Наличие неоновой индикации обеспечивает визуальное подтверждение состояния цепи - горящий индикатор указывает на то, что напряжение подано, а кнопка находится в исходном положении. Применение в соответствии с ГОСТ Р МЭК 60947-5-1 рекомендовано для промышленных систем управления.

Преимущества

• Высокая видимость благодаря ярко-жёлтому цвету и неоновой подсветке
• Устойчивость к случайным срабатываниям - форма грибка требует целенаправленного нажатия
• Простой монтаж и обслуживание - доступ к клеммам без демонтажа всей кнопки
• Надёжное соединение - винтовые зажимы с тарельчатыми пластинами обеспечивают прочную фиксацию проводов

Ограничения применения

• Не предназначен для работы в средах с постоянными механическими ударами или вибрацией выше допустимых значений - возможен отказ контактов
• Индикатор работает только при наличии напряжения 230 В; не совместим с низковольтными цепями (например, 24 В)
• Не имеет защиты от взрыва - нельзя использовать во взрывоопасных зонах без дополнительной оболочки
• Работает только в закрытых помещениях или в условиях, где исключено попадание воды внутрь корпуса - степень защиты IP не указана, поэтому не следует применять на открытых площадках

Примеры использования

• Аварийная остановка станка ЧПУ на металлообрабатывающем участке
• Остановка конвейера на пищевом производстве
• Выключение насосной группы в системе водоснабжения
• Экстренная остановка системы вентиляции в помещении с химическими веществами

Практические советы

• Перед установкой проверьте, что провода не перегнулись и не повреждены - это снижает риск нагрева и окисления контактов
• При группировке нескольких кнопок используйте одинаковые модели - так проще обучить персонал и минимизировать ошибки
• Не используйте эту кнопку как обычный включатель - она предназначена только для аварийного отключения
• Проверяйте состояние неоновой лампы регулярно - если индикатор не горит при включенном питании, возможно, вышел из строя источник света или нарушена цепь питания
• Заменяйте кнопку грибок желтый диаметр 22 мм неон 230 В 1 контакт + 1 разрыв только аналогичной моделью - отличия в контактах или напряжении индикации могут нарушить работу системы
