Кнопка BA51 с подстветкой 230В желтая NO PROxima | xb2-bw51-230 EKF

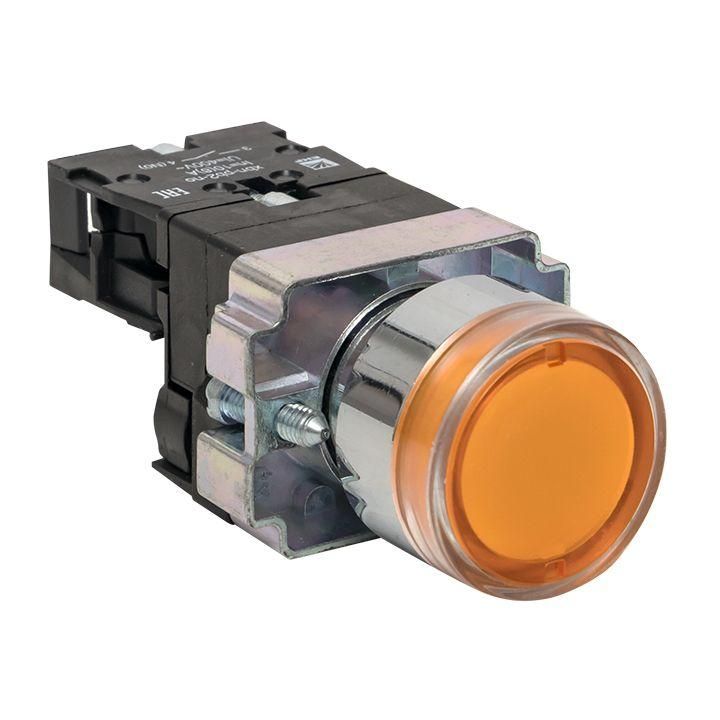

Кнопка нажимная EKF BA51 с подсветкой 230 В - устройство для ручного управления оборудованием и индикации состояния цепей. Желтая линза с фиксацией и металлическим кольцом обеспечивает четкую визуализацию в условиях плохого освещения. Артикул xb2-bw51-230 соответствует сериям PROxima и EKF.

Назначение и область применения

Кнопка нажимная EKF BA51 используется для запуска, остановки или изменения режима работы оборудования через замыкание электрической цепи. Подсветка позволяет легко определить её состояние - нажата или отпущена - даже при слабом освещении. Применяется в постах управления, распределительных щитах, системах АВР, на станках, конвейерах и других промышленных установках.

Технические характеристики

• Напряжение подсветки: 230 В переменного тока
• Количество управляющих элементов: 1
• Контакты: 1 нормально открытый (1НО), 0 нормально закрытых (0НЗ), 0 переключающих контактов
• Тип фиксации: с фиксацией - кнопка остаётся в нажатом положении до вторичного нажатия
• Цвет: жёлтый
• Форма линзы: круглая
• Тип толкателя: цилиндрический
• Материал переднего кольца: металл
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Габариты: 22×22×5 мм

Совместимость и монтаж

Кнопка EKF BA51 устанавливается в стандартные отверстия диаметром 22 мм, характерные для панелей управления. Монтаж осуществляется через фиксацию в корпусе с помощью двух защёлок сзади. Для подключения используйте провода сечением до 2,5 мм2. Учитывайте, что подсветка требует подачи напряжения 230 В - она не работает от низковольтных цепей управления. Передние кольца из металла обеспечивают прочную посадку и долгий срок службы.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационным аппаратам для промышленного использования. Степень защиты IP40 исключает попадание твёрдых частиц размером более 1 мм, но не защищает от брызг, пыли или влаги - не применять во влажных средах, на улице или в зонах с высокой запылённостью.

Преимущества

• Яркая жёлтая подсветка повышает видимость в темноте и при ярком фоне
• Металлическое переднее кольцо устойчиво к механическому износу
• Фиксированное положение предотвращает случайное отпускание - удобно для длительных команд
• Простая установка и совместимость со стандартными панелями

Ограничения применения

• Не предназначен для использования в помещениях с повышенной влажностью, на улице или в пыльных средах - IP40 недостаточна для таких условий
• Подсветка рассчитана только на 230 В - нельзя использовать с 24 В или другими напряжениями
• Отсутствие НЗ-контактов и переключающих функций ограничивает применение - не подходит для схем, где требуется размыкание цепи при нажатии

Примеры использования

• Кнопка старта станка с автономной индикацией активного режима
• Аварийный стоп на конвейере - фиксация сохраняет сигнал до сброса
• Индикация включения резервного питания в ЩРУ
• Управление световой сигнализацией в цехе

Практические советы

• При монтаже проверьте глубину отверстия - габариты 22×22×5 мм требуют минимум 8–10 мм свободного пространства за панелью
• Не используйте кнопку в качестве основного выключателя - она не рассчитана на большие токи нагрузки, только на управление
• Для защиты от внешних воздействий монтируйте кнопку внутри корпуса с классом защиты IP54 и выше
• При замене аналога - убедитесь, что новый элемент имеет ту же типологию: 1НО, с фиксацией, 230 В подсветка
