Кнопка BA61 с подстветкой 230В синяя NO PROxima | xb2-bw61-230 EKF

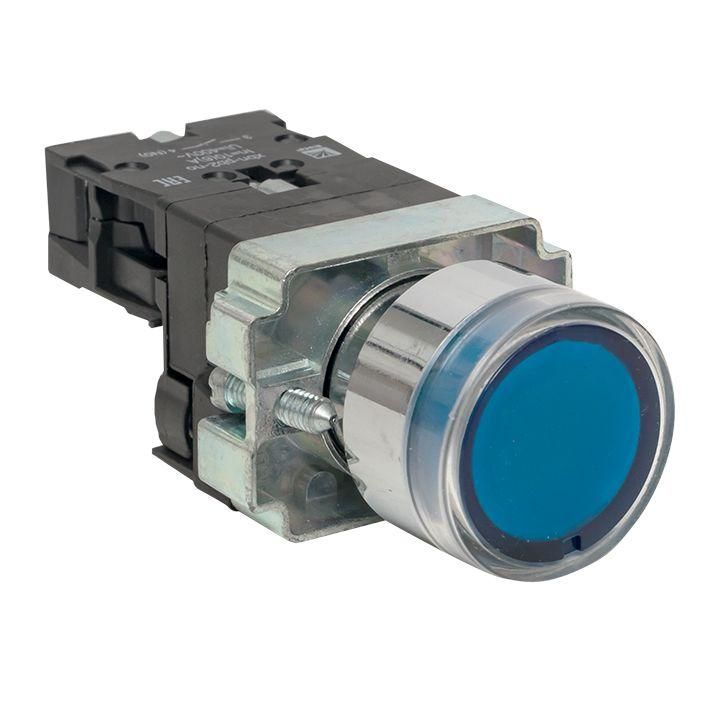

Кнопка нажимная EKF PROxima XB2-BW61-230 - устройство для ручного управления оборудованием с индикацией состояния через синюю подсветку. Подходит для установки в панели управления, где требуется надежный контакт и визуальная сигнализация при работе в сетях 230 В.

Назначение и область применения

Кнопка нажимная EKF PROxima XB2-BW61-230 используется для включения и выключения оборудования вручную. Её основная задача - передать команду в электрическую цепь и одновременно показать её активное состояние за счет подсветки. Применяется в системах управления станков, конвейеров, насосов, вводно-распределительных устройствах и пунктах автозапуска резерва. Подходит для работы в условиях, где важно видеть положение кнопки даже при слабом освещении.

Технические характеристики

• Напряжение подсветки: 230 В переменного тока (50/60 Гц)
• Количество нормально замкнутых (НО) контактов: 1
• Количество нормально разомкнутых (НЗ) контактов: 0
• Переключающие контакты: отсутствуют
• Тип фиксации: с фиксацией (кнопка остается в нажатом состоянии до вторичного нажатия)
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Подсветка: да, светодиодная, синего цвета
• Форма линзы: круглая
• Тип толкателя: цилиндрический
• Габаритные размеры: 22×22×5 мм
• Материал переднего кольца: металл
• Количество управляющих элементов: 1

Совместимость и монтаж

Кнопка нажимная EKF PROxima XB2-BW61-230 монтируется в панель через отверстие диаметром 22 мм. Переднее металлическое кольцо обеспечивает плотную посадку и жесткую фиксацию. Для подключения используйте провода сечением до 2,5 мм2. Подсветка подключается параллельно силовым контактам - напряжение 230 В подается на выводы LED-элемента. Убедитесь, что питание подсветки совпадает с рабочим напряжением цепи управления.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационным аппаратам для бытовых и промышленных применений. Степень защиты IP40 исключает попадание твердых частиц крупнее 1 мм, но не защищает от брызг и влаги - не рекомендуется для открытых площадок или влажных сред. Материал корпуса и изоляционные компоненты рассчитаны на работу при температуре от -25C до +55C.

Преимущества

• Яркая синяя подсветка позволяет легко определить состояние кнопки в темноте или при ярком фоновом освещении
• Металлическое переднее кольцо повышает долговечность и устойчивость к механическому воздействию
• Фиксированное положение снижает риск случайного отпускания при длительном управлении
• Простая конструкция с одним управляющим элементом минимизирует вероятность отказа

Ограничения применения

• Не предназначен для использования во влажных помещениях, на улице или в зонах с высокой запыленностью - IP40 недостаточно для таких условий
• Отсутствие НЗ контактов и переключающих функций ограничивает возможности схемотехники - нельзя использовать для переключения между двумя состояниями
• Работает только при наличии сети 230 В для подсветки - несовместима с системами на 24 В без внешнего преобразователя

Примеры использования

• Кнопка старта/останова станка с индикацией включенного режима
• Аварийная остановка на конвейере, где необходимо сохранить положение кнопки после нажатия
• Индикация активного состояния системы АВР (автоматическое включение резерва)
• Пульт управления в щите распределения электроэнергии

Практические советы

• При монтаже проверьте глубину отверстия - габариты кнопки 5 мм, поэтому панель должна иметь достаточную толщину для плотной посадки
• Не затягивайте крепление слишком сильно - это может деформировать пластиковую часть корпуса
• Если подсветка не горит, проверьте целостность цепи 230 В и правильность подключения к контактам
• Для многократного использования в промышленных условиях выбирайте модели с фиксацией - они менее подвержены случайным срабатываниям
• Кнопка нажимная EKF PROxima XB2-BW61-230 не требует обслуживания, но периодически протирайте поверхность от пыли и масла
