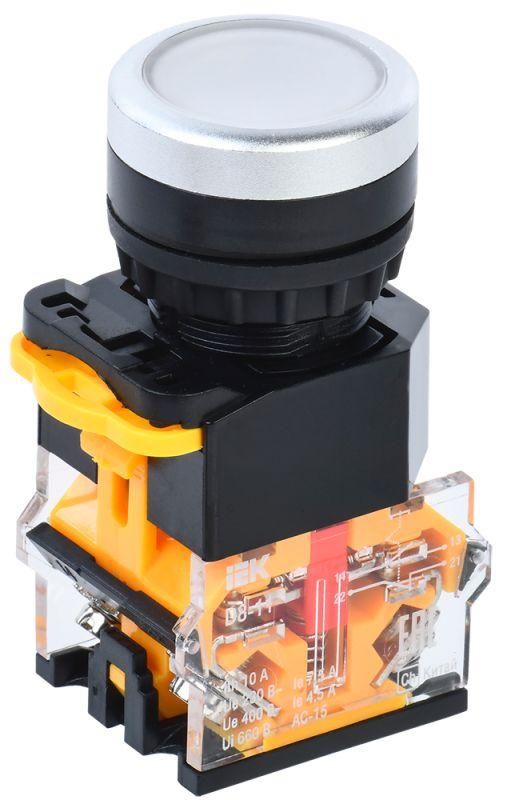

Кнопка D8-11 d22мм 1НО+1НЗ бел. KARAT IEK BBT30-11-3-22-K01

Кнопка D8-11 d=22мм 1з+1р белая от IEK - это встраиваемый элемент управления с одним замыкающим и одним размыкающим контактом, предназначенная для ручного управления магнитными пускателями и реле в промышленных электрических системах. Модель отличается надежным винтовым подключением, стандартным диаметром установки 22 мм и сроком службы до 10 лет.

Назначение и область применения

Кнопка D8-11 d=22мм 1з+1р белая используется для ручного запуска, остановки или изменения режима работы оборудования через управление контакторами и реле. Подходит для применения в распределительных щитах, пультах управления, на станках, конвейерах, насосных станциях и других объектах с необходимостью локального управления электрическими цепями переменного (до 660 В) или постоянного (до 400 В) тока.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Количество контактов: 1 замыкающий + 1 размыкающий (1з+1р)
• Тип механизма: с самовозвратом - после нажатия возвращается в исходное положение
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Тип напряжения: совместима с AC и DC
• Степень защиты: IP40 - защищена от предметов более 1 мм, но не от воды и пыли
• Цвет корпуса: белый
• Срок службы: до 10 лет при соблюдении условий эксплуатации
• Количество постов: один
• Монтаж: встраиваемый - фиксируется в панели через отверстие
• Лампа встроена: нет

Совместимость и монтаж

Кнопка D8-11 d=22мм 1з+1р белая устанавливается в панели с предварительно просверленным отверстием диаметром 22 мм. Крепится механически - за счет фиксаторов на корпусе. Для подключения используются винтовые зажимы: рекомендуется зачищать провода на 8–10 мм, затягивать с усилием, не допуская перегиба жил. Устройство совместимо с большинством стандартных контактных модулей серии D8. Головка легко снимается для обслуживания без демонтажа всего устройства.

Безопасность и стандарты

Кнопка соответствует требованиям к устройствам управления в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Степень защиты IP40 обеспечивает безопасную работу в закрытых щитах, где нет воздействия брызг, пыли или влаги. Применение вне помещений или в условиях повышенной влажности не допускается.

Преимущества

• Универсальность: работает как с переменным, так и с постоянным током
• Простота сервиса: головка снимается для замены или осмотра без отключения всей системы
• Чёткий тактильный отклик: механизм с самовозвратом даёт уверенное ощущение срабатывания
• Стандартный размер: совместим с типовыми отверстиями в панелях и шкафах
• Высокая долговечность: рассчитана на длительную эксплуатацию - до 10 лет

Ограничения применения

• Не применяется во влажных, пыльных или открытых помещениях - IP40 не обеспечивает защиту от воды и пыли
• Не подходит для автономного управления мощными нагрузками - требует подключения через контактор или реле
• Не имеет индикации - световой сигнал отсутствует
• Запрещено использовать в средах с агрессивными химическими веществами или высокой температурой выше 40 C

Примеры использования

• Управление пуском и остановкой двигателя насоса в системе водоснабжения
• Остановка конвейера на участке ремонта
• Активация сигнализации в цехе
• Ручной запуск вентиляционной системы в административном здании

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия - 22 мм. Несоответствие приведёт к плохому креплению или повреждению корпуса.
• При использовании в щите с несколькими кнопками используйте цветовую маркировку: белый цвет часто применяется для “стоп” или нейтральных функций.
• Не используйте силу при нажатии - механизм с самовозвратом не предназначен для длительного удержания.
• При замене старой кнопки D8-11 - новая модель IEK bbt30-11-3-22-k01 полностью совместима по габаритам и контактам.
