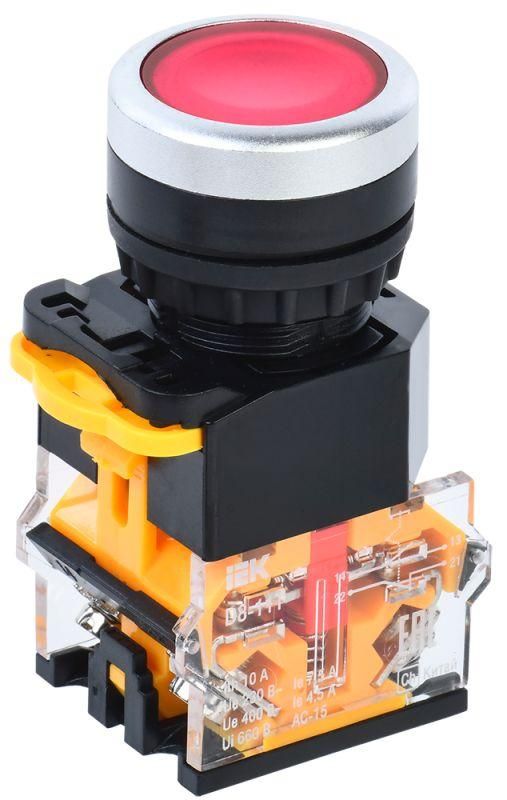

Кнопка D8-11T d22мм 1НО+1НЗ с фиксацией красн. KARAT IEK BBT30-11T-3-21-K04

Кнопка D8-11T от IEK - встраиваемое устройство управления с фиксацией, предназначенное для ручного управления электромагнитными пускателями и реле в промышленных системах. Артикул bbt30-11t-3-21-k04 сочетает один нормально замкнутый и один нормально разомкнутый контакт, что делает её универсальной для задач, требующих сохранения состояния после нажатия.

Назначение и область применения

Кнопка D8-11T используется для ручного запуска, остановки или изменения режима работы оборудования через управление контакторами и реле. Подходит для установки на панелях управления станков, конвейеров, насосных систем и других промышленных объектов. Благодаря фиксации, она остаётся в нажатом положении до вторичного нажатия - идеальна для функций типа “пуск-останов” или “вкл./выкл.”.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип фиксации: механическая - кнопка защёлкивается при нажатии и освобождается при повторном нажатии
• Тип напряжения: совместима с переменным (до 660 В, 50 Гц) и постоянным током (до 400 В)
• Способ подключения: винтовые зажимы - надёжное соединение для проводов до 2,5 мм2
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Цвет: красный - соответствует стандарту HMI для аварийных или основных команд
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Монтаж: встраиваемый - устанавливается в панель через круглое отверстие

Совместимость и монтаж

Кнопка D8-11T монтируется в панель через отверстие диаметром 22 мм. Контактный модуль крепится внутри шкафа, а головка выступает наружу - позволяет легко менять внешнюю часть без перепайки проводов. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что глубина шкафа достаточна для размещения контактного модуля. Совместима с любыми стандартными контактными группами, рассчитанными на аналогичные токи и напряжения.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационным аппаратам для промышленного использования. Степень защиты IP40 обеспечивает безопасную работу в закрытых распределительных шкафах, где исключён доступ к внутренним элементам посторонних предметов. Не предназначена для открытых площадок или сред с высокой влажностью, пылью или брызгами воды.

Преимущества

• Фиксация снижает риск случайного отключения - особенно важно при длительных операциях
• Два типа контактов в одном корпусе - экономят место в шкафу и упрощают схему управления
• Красный цвет - сразу узнаваем в условиях слабого освещения или при необходимости экстренной остановки
• Винтовое подключение - надёжнее, чем пружинные клеммы, при вибрациях и нагрузках
• Сменяемая головка - можно заменить повреждённую кнопку без замены всего модуля

Ограничения применения

• IP40 не защищает от влаги - нельзя использовать вне шкафов или в сырых помещениях
• Не имеет индикации - не содержит лампу, поэтому не подходит для визуального указания состояния
• Подходит только для низких токов управления - не для прямого коммутирования силовой нагрузки (>10 А)
• Требует точного сверления отверстия 22 мм - некорректный размер приведёт к плохому креплению

Примеры использования

• Управление пуском и остановкой двигателя насоса в системе водоснабжения
• Аварийная остановка конвейера на пищевом производстве
• Переключение между ручным и автоматическим режимом в системе вентиляции
• Запуск генератора резервного питания в распределительном пункте

Практические советы

• При монтаже проверьте, чтобы провода не пережимались при закручивании крышки контактного модуля
• Для долгой службы избегайте воздействия механических ударов - даже прочная конструкция не выдерживает регулярных перегрузок
• Если нужна индикация состояния, выбирайте модель с лампой (например, D8-11TL), а не эту
• При сборке щита используйте красные кнопки только для аварийных или критических команд - так легче избежать путаницы
• Проверяйте соответствие напряжения сети и номинала контактов - превышение может вызвать сваривание контактов
