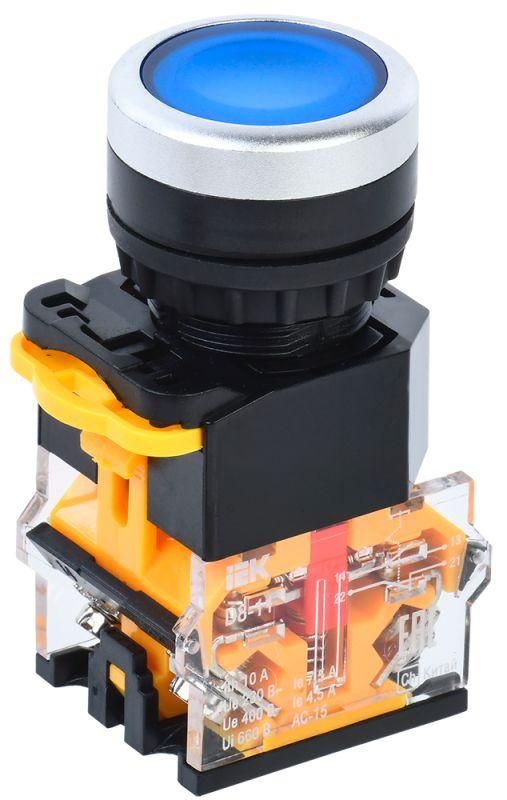

Кнопка D8-11 d22мм 1НО+1НЗ син. KARAT IEK BBT30-11-3-22-K07

Кнопка D8-11 d=22мм 1з+1р синяя от IEK - это встраиваемый элемент управления с одним нормально замкнутым и одним нормально разомкнутым контактом, предназначенная для ручного управления магнитными пускателями и реле в промышленных электрических системах. Модель отличается надежным винтовым подключением, синим цветом для визуального выделения и сроком службы до 10 лет.

Назначение и область применения

Кнопка D8-11 d=22мм 1з+1р синяя используется для ручного запуска, остановки или изменения режима работы оборудования через управление контакторами и реле. Подходит для установки в распределительных щитах, пультах управления, на станках, конвейерах, насосных станциях и других объектах с необходимостью локального управления. Цвет - синий - соответствует стандартному обозначению команд “пуск” или “включение”.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Тип контактов: 1 нормально замкнутый (НО) + 1 нормально разомкнутый (НР)
• Тип напряжения: AC/DC - работает как в сетях переменного тока до 660 В, так и в цепях постоянного тока до 400 В
• Механизм: с самовозвратом - после нажатия возвращается в исходное положение
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Способ монтажа: встраиваемый - фиксируется в панели через отверстие 22 мм
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Цвет кнопки: синий
• Количество постов: 1
• Лампа встроена: нет

Совместимость и монтаж

Кнопка D8-11 d=22мм 1з+1р синяя совместима с любыми стандартными панелями, имеющими круглое отверстие диаметром 22 мм. Устройство состоит из двух частей: внешней головки и внутреннего контактного модуля. Для монтажа:

• Вырежьте отверстие диаметром 22 мм в панели
• Заведите провода в винтовые клеммы (сечением до 2,5 мм2)
• Вставьте механизм в отверстие и закрепите фиксирующей гайкой
• Установите синюю головку - она легко снимается для обслуживания

Винтовое подключение позволяет использовать медные провода любого типа - одножильные, многожильные, с наконечниками. Не требует специальных инструментов.

Безопасность и стандарты

Кнопка D8-11 d=22мм 1з+1р синяя соответствует требованиям к устройствам управления в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Защита IP40 обеспечивает безопасную работу в помещениях с контролируемой средой - без воздействия брызг, пара или пыли высокой плотности. Применяется в условиях, где нет риска попадания жидкости на корпус.

Преимущества

• Гибкое комбинирование контактов: один НО и один НР позволяют реализовать базовые схемы управления без дополнительных реле
• Самовозвратный механизм - предотвращает случайное сохранение состояния, повышает безопасность
• Сменяемая головка - можно заменить цвет или поврежденную часть без замены всего устройства
• Долгий срок службы - 10 лет гарантирует минимальное обслуживание
• Синий цвет - стандартизированная маркировка, снижает риск ошибок при работе

Ограничения применения

• Не подходит для открытых площадок, улиц, сырых помещений - степень защиты IP40 не защищает от влаги
• Не имеет встроенного индикатора - нельзя использовать там, где требуется световая индикация состояния
• Не рассчитана на частое механическое воздействие свыше 1 млн циклов - не рекомендована для высокочастотных операций
• Только встраиваемый монтаж - не подходит для поверхностной установки

Примеры использования

• Пуск и остановка двигателя насоса в системе водоснабжения
• Аварийная остановка конвейера на производстве
• Переключение между ручным и автоматическим режимом в системе вентиляции
• Управление освещением в цеху через пульт с несколькими кнопками D8-11

Практические советы

• При монтаже проверяйте точность отверстия - диаметр 22 мм должен точно соответствовать размеру кнопки; даже небольшое отклонение затруднит фиксацию
• Используйте наконечники на многожильных проводах - это повысит надежность винтового соединения
• Не используйте эту кнопку рядом с источниками воды, масла или химических паров - IP40 недостаточно для таких условий
• Если нужна индикация - выбирайте аналогичную модель с лампой (например, D8-11 с буквой L в конце)
• Для сложных схем с несколькими функциями - группируйте несколько кнопок D8-11 в одном блоке, чтобы сэкономить место в шкафу
