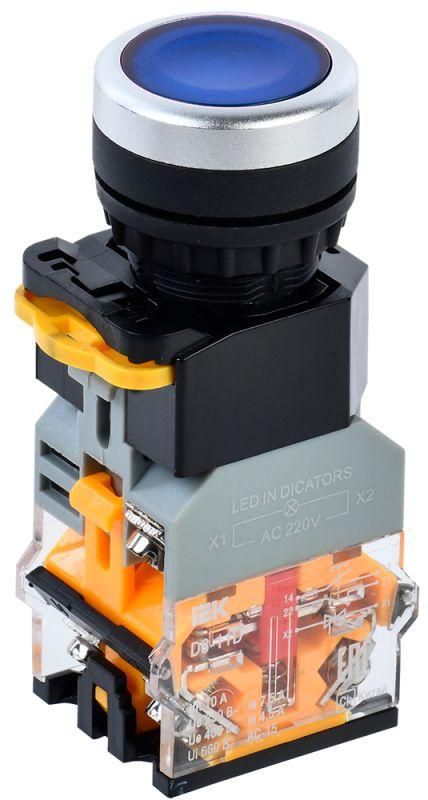

Кнопка D8-11D d22мм 1НО+1НЗ с подсветкой син. KARAT IEK BBT30-11D-3-12-K07

Кнопка D8-11D от IEK - встраиваемая кнопка управления с синей подсвечивающейся головкой, оснащённая одним нормально замкнутым и одним нормально разомкнутым контактом. Подходит для управления пускателями, реле и другим оборудованием в распределительных щитах. Артикул bbt30-11d-3-12-k07.

Назначение и область применения

Кнопка D8-11D используется для ручного управления электрическими цепями: запуска, остановки или изменения режима работы оборудования. Применяется в системах автоматизации на промышленных объектах - станках, конвейерах, насосных станциях, вентиляционных установках. Благодаря двум контактам позволяет реализовать базовые логические функции, например, “пуск-стоп”.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип контактов: переключающие, без дополнительных постов
• Механизм: самовозвратный - после нажатия возвращается в исходное положение
• Подсветка: да, светодиодная, синего цвета
• Напряжение подсветки: 230 В AC/DC
• Тип подключения: винтовые зажимы
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Цвет корпуса: синий
• Тип монтажа: встраиваемый

Совместимость и монтаж

Кнопка D8-11D монтируется в панель через круглое отверстие диаметром 22 мм. Контактный модуль фиксируется защёлкой, что позволяет легко заменить головку без демонтажа проводов. Для подключения используйте винтовые клеммы - подходят провода сечением до 2,5 мм2. Убедитесь, что напряжение сети соответствует 230 В для подсветки. Не совместима с панелями толще 8 мм - проверьте толщину материала перед установкой.

Безопасность и стандарты

Кнопка D8-11D соответствует требованиям к устройствам управления в соответствии с ГОСТ Р МЭК 60947-5-1. Степень защиты IP40 обеспечивает безопасную работу внутри закрытых щитов, но не допускает использование во влажных средах, на улице или в местах с риском брызг воды.

Преимущества

• Удобная комбинация НЗ и НО контактов - достаточно для большинства схем управления
• Яркая синяя подсветка LED - хорошо видна даже при слабом освещении
• Самовозвратный механизм снижает вероятность случайного залипания
• Быстросъёмная головка - позволяет менять цвет или ремонтировать без отключения всей системы
• Высокий срок службы - 10 лет при штатных нагрузках

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или воздействия жидкостей - IP40 недостаточен
• Подсветка рассчитана только на 230 В; нельзя использовать с другими напряжениями без преобразователя
• Не предназначен для частого импульсного включения - рекомендовано не более 10–15 срабатываний в минуту
• Не подходит для силовых цепей выше 660 В переменного или 400 В постоянного тока

Примеры использования

• Пульт “пуск-стоп” для электродвигателя насоса в системе водоснабжения
• Аварийная остановка на конвейере с сигнализацией через подсветку
• Переключение между режимами работы станка (ручной / автономный)
• Локальный управление световой индикацией в распределительном щите

Практические советы

• При монтаже в металлический щит убедитесь, что отверстие точно 22 мм - меньшее вызовет повреждение корпуса, большее - плохую фиксацию
• Проверьте соответствие напряжения сети 230 В перед подключением подсветки - неверное напряжение выведет LED из строя
• Для удобства обслуживания оставляйте доступ к контактному модулю - он не требует отсоединения проводов при замене головки
• Синий цвет кнопки D8-11D часто используют для “останова” - согласуйте цветовое кодирование с проектом
• Не затягивайте винты слишком сильно - можно повредить пластиковую клемму
