Кнопка D8-11D d=22мм 1з+1р с подсветкой зеленая | BBT30-11D-3-12-K06 IEK

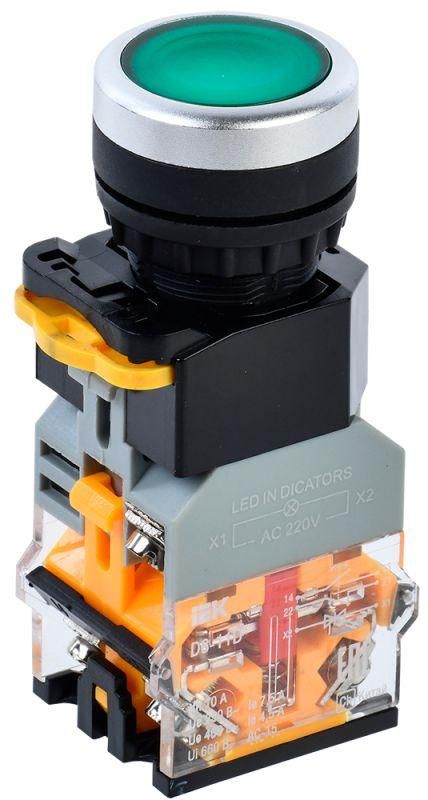

Кнопка D8-11D от IEK - встраиваемая кнопка управления с зелёной подсвечивающейся головкой и двумя контактами: один нормально замкнутый, один нормально разомкнутый. Подходит для управления пускателями, реле и другим оборудованием в распределительных щитах. Артикул bbt30-11d-3-12-k06.

Назначение и область применения

Кнопка D8-11D используется для ручного управления электрическими цепями: запуска, остановки или изменения режима работы оборудования. Применяется в системах автоматизации на промышленных объектах - станках, конвейерах, насосных установках, вентиляционных системах. Благодаря наличию двух типов контактов позволяет реализовать базовые логические функции, такие как “пуск-останов” или “переключение режимов”. Подсветка помогает быстро определить активную кнопку в условиях слабого освещения.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Тип контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Подсветка: да, светодиодная (LED)
• Напряжение подсветки: 230 В AC/DC
• Механизм: самовозвратный - после нажатия возвращается в исходное положение
• Тип кнопки: плоская
• Способ подключения: винтовые зажимы
• Цвет корпуса: зелёный
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Срок службы: 10 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Кнопка D8-11D имеет встраиваемую конструкцию: головка фиксируется в отверстии 22 мм, а контактный модуль устанавливается за панелью. Для подключения используются винтовые клеммы - подходят провода сечением до 2,5 мм2. Монтаж возможен в металлических или пластиковых шкафах с толщиной стенки до 5 мм. Контактный модуль совместим с другими изделиями серии D8 от IEK - можно менять цвет или тип подсветки, сохраняя тот же монтажный размер.

Безопасность и стандарты

Кнопка соответствует требованиям к устройствам управления в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Защита IP40 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не рассчитана на работу во влажных средах или под дождём. Не применяйте в помещениях с высокой влажностью, пылевых или взрывоопасных зонах.

Преимущества

• Унифицированный размер 22 мм - совместим с большинством стандартных панелей и шкафов
• Светодиодная подсветка потребляет мало энергии и служит долго
• Зелёный цвет стандартизирован для команд “пуск” или “рабочий режим”
• Самовозвратный механизм снижает риск ошибочного удержания кнопки
• Винтовое подключение надёжно и не требует специнструментов

Ограничения применения

• Не предназначен для использования вне закрытых щитов - степень защиты IP40 не защищает от брызг и пыли в открытых условиях
• Подсветка работает только при наличии напряжения 230 В; нельзя использовать с более низким напряжением (например, 24 В)
• Не рекомендуется для частого циклического включения (>1000 раз в час) - срок службы может снизиться
• Не подходит для управляемых систем с высокими импульсными нагрузками без дополнительной защиты

Примеры использования

• Кнопка старта на пульте управления станком - зелёный свет показывает готовность к работе
• Остановка конвейера в аварийном режиме (через внешний НЗ контакт в цепи безопасности)
• Переключение между ручным и автоматическим режимом в системе HVAC
• Управление пускателем насоса в системе водоснабжения

Практические советы

• При монтаже проверьте глубину отверстия - головка должна плотно сесть, не выступая за поверхность панели
• Используйте кабельные вводы с герметичными уплотнениями, если кнопка находится рядом с источником влаги
• Для контроля работоспособности подсветки перед включением питания проверьте целостность цепи LED
• Если требуется несколько кнопок одного типа - выбирайте одинаковый цвет и тип подсветки для единообразия интерфейса
• Артикул bbt30-11d-3-12-k06 - это точная ссылка на модель с зелёной подсветкой и указанными контактами; другие цвета или контакты имеют другой артикул
