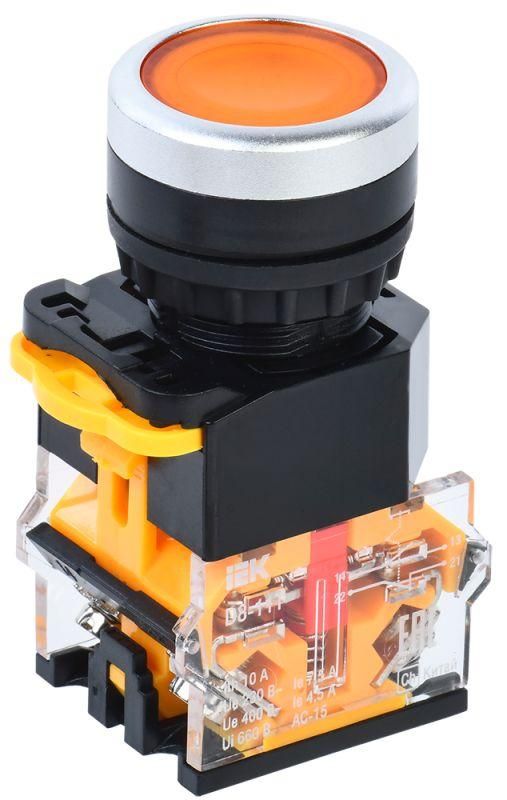

Кнопка D8-11T d22мм 1НО+1НЗ с фиксацией желт. KARAT IEK BBT30-11T-3-21-K05

Кнопка D8-11T от IEK - встраиваемое устройство управления с фиксацией, предназначенное для ручного управления электромагнитными пускателями и реле в промышленных системах. Артикул bbt30-11t-3-21-k05 сочетает один нормально замкнутый и один нормально разомкнутый контакт, что делает её универсальной для задач, требующих надёжного включения и выключения.

Назначение и область применения

Кнопка D8-11T используется для ручного управления электрическими цепями: запуска, остановки или изменения режима работы оборудования. Подходит для установки на пультах, шкафах управления и распределительных щитах. Применяется в системах с переменным током до 660 В / 50 Гц или постоянным током до 400 В - например, на станках, конвейерах, насосных станциях и других промышленных объектах.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип фиксации: механическая - кнопка остаётся в нажатом положении до вторичного нажатия
• Тип напряжения: совместима с AC и DC
• Способ подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Степень защиты: IP40 - защищена от предметов более 1 мм, но не от воды и пыли
• Цвет: жёлтый - соответствует стандартам сигнализации для предупредительных функций
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Монтаж: встраиваемый - устанавливается в панель через круглое отверстие

Совместимость и монтаж

Кнопка D8-11T монтируется в панель через отверстие диаметром 22 мм. Для установки требуется подготовить отверстие точно по размеру - допуск не более +-0,5 мм. Контактный модуль крепится внутри шкафа, головка фиксируется снаружи. Соединение проводов осуществляется через винтовые клеммы - рекомендуется использовать наконечники для многожильных проводов. Устройство совместимо с большинством стандартных пускателей и реле, работающими в указанных пределах напряжения.

Безопасность и стандарты

Кнопка D8-11T соответствует требованиям к управлению электрооборудованием согласно ГОСТ Р МЭК 60947-5-1. Степень защиты IP40 обеспечивает безопасную работу в закрытых щитах, где исключён доступ к внутренним элементам посторонними предметами. Не предназначена для использования во взрывоопасных средах, на открытом воздухе или в условиях повышенной влажности.

Преимущества

• Универсальная комбинация контактов (1 НЗ + 1 НО) позволяет реализовать базовые алгоритмы управления без дополнительных модулей
• Фиксация снижает риск случайного отпускания - идеальна для аварийной остановки или длительного включения
• Жёлтый цвет легко отличим на фоне других кнопок - повышает наглядность панели
• Винтовое подключение надёжно и не требует специальных инструментов
• Срок службы 10 лет подтверждает долговечность конструкции при регулярном использовании

Ограничения применения

• IP40 не защищает от брызг, пыли и влаги - нельзя применять вне закрытых щитов
• Не имеет индикации - не оснащена лампой, поэтому не подходит для ситуаций, где нужна визуализация состояния
• Подходит только для низких токов управления - не рассчитана на коммутацию силовых цепей выше 10 А
• Только одна кнопка на пост - невозможно объединить несколько функций в одном корпусе

Примеры использования

• Аварийная остановка станка - жёлтая кнопка с фиксацией активирует НЗ контакт для отключения питания
• Запуск конвейера - НО контакт замыкается при нажатии, передавая сигнал пускателю
• Переключение между ручным и автоматическим режимом - использование обоих контактов для параллельного управления двумя цепями

Практические советы

• При монтаже проверьте глубину отверстия - головка должна плотно сесть, не болтаться
• Используйте кабельные вводы с герметизацией, чтобы сохранить степень защиты шкафа
• Для многожильных проводов обязательно используйте наконечники - это предотвращает ослабление контакта
• Не применяйте в местах с высокой вибрацией без дополнительной фиксации - хотя конструкция прочная, вибрация может ослабить винтовые соединения
• При замене старой кнопки сверьте тип контактов - D8-11T с фиксацией не заменяет обычную кнопку без фиксации без перепроектирования схемы
