Кнопка двойная SB4 в сборе модуль 22мм зел."I"+сигн. лампа+красн. выступ. "О" металл 24ВDC 1НО+1НЗ SE SB4BW73731B5 APC

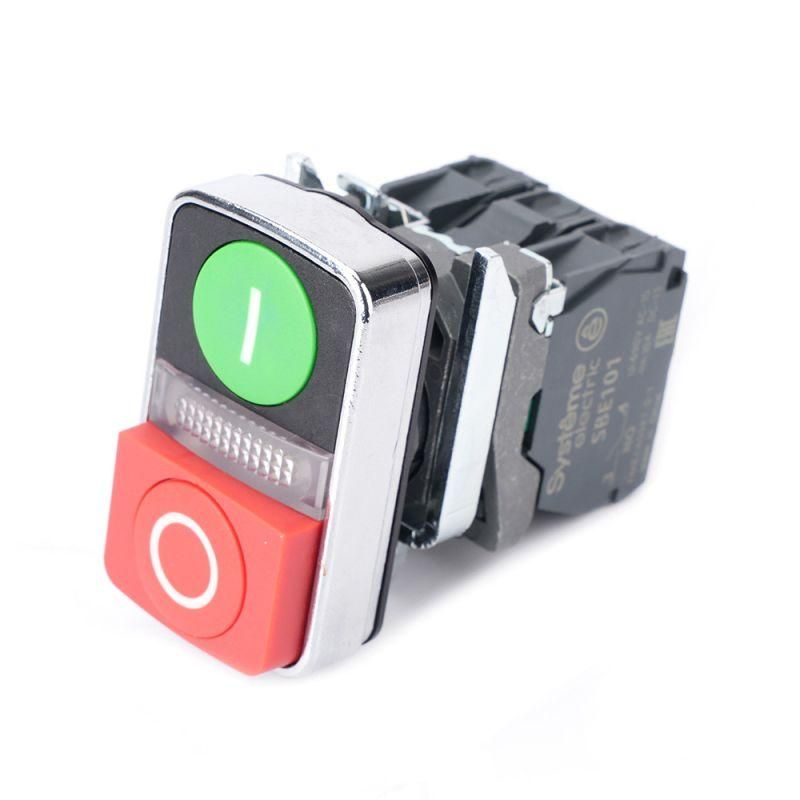

Кнопка двойная SB4 в сборе модуль 22 мм зелёная "I" + сигнальная лампа + красная выступающая "О" металл 24 В DC от бренда Systeme Electric (артикул sb4bw73731b5) - это комбинированное устройство управления и индикации, предназначенное для точечного контроля оборудования с визуальной обратной связью. Она сочетает функциональную кнопку и светодиодную лампу в одном компактном корпусе.

Назначение и область применения

Кнопка двойная SB4 используется для ручного управления технологическими процессами, где требуется одновременно запуск/останов и визуальная индикация состояния. Подходит для установки на панели управления станков, конвейеров, насосных систем, шкафов автоматизации и других промышленных объектов. Зелёная кнопка "I" обозначает включение, красная "О" - останов, а подсвечиваемая лампа показывает текущий режим работы.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного тока (DC)
• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Тип толкателя: двойной - два отдельных механических элемента ("I" и "О")
• Диаметр монтажного отверстия: 22,5 мм
• Тип механизма: самовозврат - после нажатия возвращается в исходное положение
• Подсветка: LED, цвет соответствует кнопкам - зелёная и красная
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Материал переднего кольца: металл - прочный, устойчив к механическим воздействиям
• Способ монтажа: на лицевую панель через отверстие
• Тип подключения: винтовые клеммы
• Конструкция линзы: прямоугольная - обеспечивает равномерное рассеивание света

Совместимость и монтаж

Кнопка двойная SB4 совместима со стандартными панелями толщиной до 8 мм. Для установки необходимо просверлить отверстие диаметром 22,5 мм - точно соответствует габаритам устройства. Монтаж выполняется с фиксацией гайкой сзади. Винтовые клеммы позволяют подключать провода сечением до 2,5 мм2. Перед подключением проверьте соответствие напряжения 24 В DC - подсветка не работает при переменном токе или другом напряжении.

Безопасность и стандарты

Устройство имеет степень защиты IP65, что делает его пригодным для использования в условиях повышенной влажности, пыли и мытья. Соответствует требованиям к промышленному электрооборудованию. Материалы корпуса и линз устойчивы к химически активным средам, характерным для заводских помещений.

Преимущества

• Интеграция двух функций - управление и индикация - снижает количество отдельных элементов на панели
• Металлический корпус повышает долговечность и устойчивость к ударным нагрузкам
• LED-подсветка экономична, долго служит и хорошо видна даже при ярком освещении
• Двойной механизм позволяет четко разделять команды “вкл” и “выкл”, предотвращая путаницу оператора
• Самовозврат исключает необходимость удерживания кнопки во время работы

Ограничения применения

• Не предназначена для управления силовыми цепями - контакты рассчитаны только на слаботочные сигналы (не более 5 А)
• Подсветка требует внешнего источника 24 В DC; нельзя использовать с 110/220 В AC
• Нет встроенной автономной индикации - лампа горит только при наличии питания на входе
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX/IECEx

Примеры использования

• Пульт управления конвейером: зелёная кнопка "I" запускает ленту, красная "О" - останавливает, лампа горит при работе
• Шкаф автоматизации: кнопка включает/выключает насос, лампа показывает, находится ли оборудование под напряжением
• Линия упаковки: оператор использует двойную кнопку для старта цикла и экстренного останова
• Объекты ЖКХ: управление насосными станциями в подвалах с высокой влажностью

Практические советы

• Перед монтажом убедитесь, что диаметр отверстия в панели - именно 22,5 мм. Большие отверстия потребуют переходных колец.
• При подключении проводов к винтовым клеммам используйте наконечники - это повысит надёжность контакта.
• Не затягивайте фиксирующую гайку слишком сильно - можно повредить резьбу или пластиковую основу внутри корпуса.
• Если лампа не светится, проверьте питание 24 В DC на входе, а не только состояние кнопки - проблема часто в источнике, а не в самом устройстве.
• Для удобства обслуживания рекомендуется располагать кнопку двойная SB4 рядом с другими аналогичными элементами одной серии - это унифицирует интерфейс панели.
