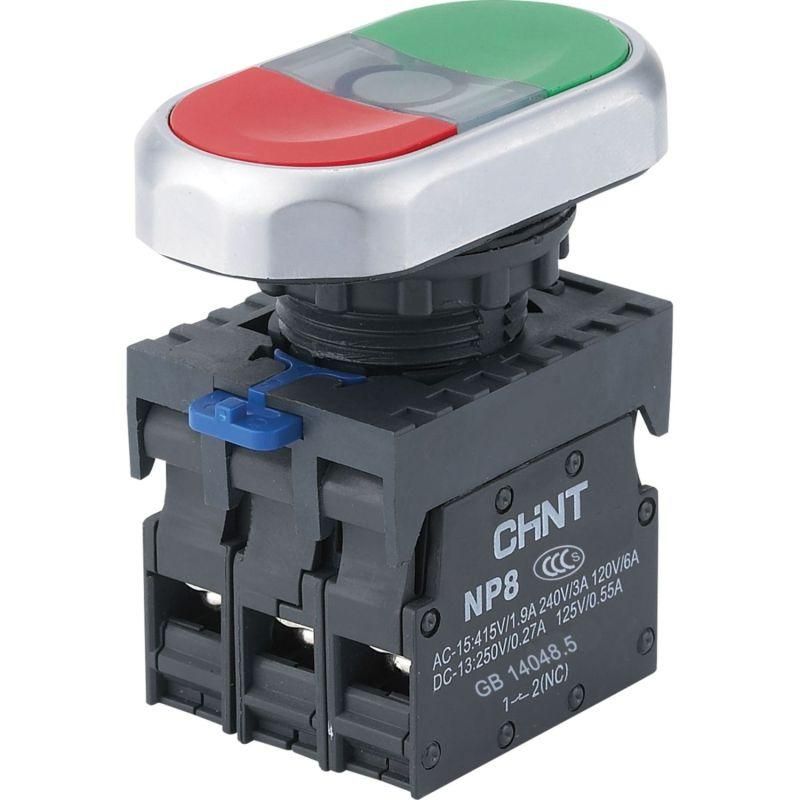

Кнопка двойная NP8-11SD/5 желт., AC110-230В(LED), 1НО+1НЗ, IP65 (R) | 667565 CHINT

Кнопка двойная NP8-11SD/5 желтого цвета, AC110-230В(LED), 1 нормально открытый + 1 нормально закрытый контакт, IP65 (R) от бренда CHINT - это комбинированный управляющий элемент с подсветкой, предназначенный для управления оборудованием в условиях повышенной запыленности и влаги. Подходит для установки на панели станков, автоматических линий и распределительных щитов.

Назначение и область применения

Эта кнопка используется для одновременного управления двумя цепями: одна цепь замыкается при нажатии (нормально открытый контакт), другая - размыкается (нормально закрытый контакт). Это позволяет реализовать сложные логические функции, например, остановить один механизм и запустить другой. Благодаря подсветке и яркому желтому цвету, кнопка легко заметна даже в условиях плохого освещения. Применяется в промышленной автоматизации, на конвейерах, в системах безопасности и в других местах, где требуется надежный и визуально выделяющийся элемент управления.

Технические характеристики

• Тип кнопки: комбинированная - 1 нормально открытый (НО) и 1 нормально закрытый (НЗ) контакт
• Рабочее напряжение: переменный ток 110–230 В
• Подсветка: есть, светодиодная, работает при подаче питания на контакты
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Количество постов: 2 - два отдельных механизма в одном корпусе
• Фиксация: самовозврат - после нажатия кнопка возвращается в исходное положение
• Диаметр монтажного отверстия: 22 мм
• Форма линзы: овальная
• Материал переднего кольца: пластик
• Цвет кнопки: желтый
• Переключающие контакты: отсутствуют - только НО и НЗ

Совместимость и монтаж

Кнопка NP8-11SD/5 устанавливается в панель через круглое отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка с внутренним диаметром, соответствующим стандартному креплению для кнопок серии NP8. Переднее кольцо обеспечивает герметичную посадку и предотвращает проворачивание. Кабель подключается к клеммам снизу - доступ к ним открывается после снятия задней крышки. Убедитесь, что толщина панели не превышает допустимую для данного типа крепления - обычно до 4–6 мм. Монтаж возможен как в горизонтальной, так и в вертикальной плоскости.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в средах с высокой влажностью, пылью или периодическими мойками оборудования. Конструкция выполнена в соответствии с международными стандартами для промышленных органов управления. Напряжение 110–230 В AC соответствует распространённым сетям в Европе, России и странах СНГ. Подсветка не требует отдельного питания - она питается от той же цепи, что и контакты.

Преимущества

• Два контакта в одном устройстве - экономят место на панели и упрощают схему управления
• Яркая желтая подсветка повышает видимость и снижает риск ошибочного нажатия
• Высокая степень защиты IP65 - подходит для агрессивных условий
• Самовозврат - исключает необходимость удерживания кнопки
• Пластиковое переднее кольцо устойчиво к механическим воздействиям и химическим веществам

Ограничения применения

• Не предназначен для постоянного погружения в жидкость - IP65 не равен IP67
• Не рассчитана на взрывоопасные зоны - отсутствует сертификация Ex
• Подсветка работает только при наличии напряжения на контактах; при отключении питания свет гаснет
• Не имеет механической блокировки - нельзя использовать как аварийную кнопку с фиксацией
• Максимальный ток контактов не указан - не применять для нагрузок выше 5 А без проверки документации производителя

Примеры использования

• На станке: нажатие кнопки останавливает двигатель (размыкает НЗ контакт) и включает систему охлаждения (замыкает НО контакт)
• На конвейере: управление режимом работы - переход с автоматического на ручной контроль
• В распределительном щите: сигнализация активации или отключения участка сети
• В системах безопасности: сброс тревоги с одновременным отключением опасного процесса

Практические советы

• При монтаже используйте уплотнительное кольцо, если панель тоньше 4 мм - чтобы избежать люфта
• Учитывайте, что желтый цвет может терять контрастность при ярком фоне - лучше устанавливать на темной поверхности
• Проверьте совпадение диаметра отверстия (22 мм) с вашим проёмом - другие модели серии NP8 имеют 16 мм или 30 мм
• Для длительной эксплуатации в условиях вибраций рекомендуется дополнительно закрепить кабель хомутами рядом с точкой входа
• Артикул 667565 - это единственный вариант этой модели с желтой подсветкой и комбинированными контактами в линейке CHINT NP8
