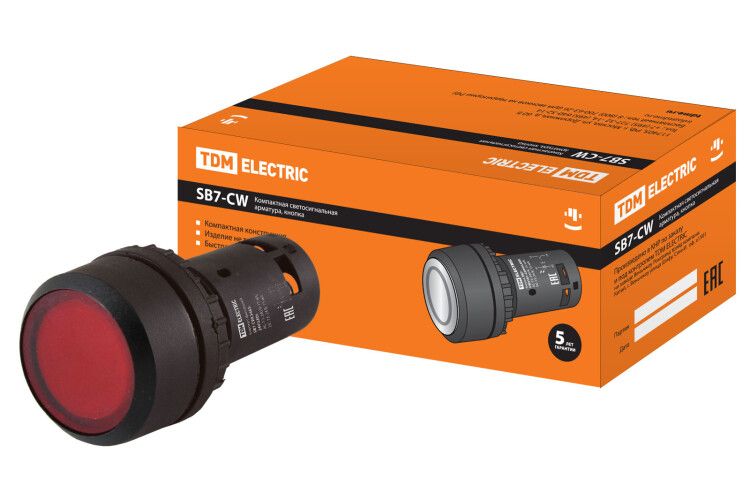

Кнопка с фиксацией SB7-CWL3465-24V(LED) d22мм 1з+1р красная | SQ0746-0044 TDM

Кнопка с фиксацией d22мм 1з+1р 24В (светодиодная) красная от TDM ELECTRIC - это надёжный устройство для ручного управления электрическими цепями с индикацией состояния. Подходит для промышленного оборудования, систем автоматизации и железных дорог, где требуется постоянное включение и визуальный контроль.

Назначение и область применения

Кнопка с фиксацией d22мм 1з+1р 24В (светодиодная) красная используется для включения и выключения цепей управления в режиме “держать – фиксировать”. Благодаря светодиодной индикации легко определить текущее состояние устройства: горящий свет - кнопка активирована, погашенный - отключена.

Области применения:

• Управление станками, конвейерами, насосами и другим промышленным оборудованием;
• Системы КИПиА и РЗиА в электрических сетях;
• Автоматизация и управление подвижным составом на железных дорогах;
• Распределительные щиты и пункты управления с необходимостью визуального контроля.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Глубина отверстия: 4 мм
• Напряжение питания индикатора: 24 В AC/DC - совместима с переменным и постоянным током
• Тип лампы: светодиод (LED) - долговечная, энергоэффективная подсветка
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) = всего 2 переключающих контакта
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Степень защиты: IP54 - защищена от пыли и брызг воды с любого направления
• Конструкция: плоская кнопка с круглой линзой и чёрным пластиковым передним кольцом
• Фиксация: без самовозврата - остаётся в нажатом положении до вторичного нажатия
• Защита по NEMA: 1 - базовая защита от внешних воздействий, не предназначена для агрессивных сред

Совместимость и монтаж

Кнопка с фиксацией d22мм 1з+1р 24В (светодиодная) красная устанавливается в панели через круглое отверстие диаметром 22 мм. Глубина посадки - всего 4 мм, что позволяет использовать её даже в компактных корпусах.

Подключение осуществляется через винтовые клеммы. Для работы индикатора необходимо подать питание 24 В AC/DC на соответствующие выводы - они отделены от силовой части контактов.

Переднее кольцо из пластика обеспечивает герметичную посадку в отверстии, но не требует дополнительной герметизации при соблюдении класса IP54.

Безопасность и стандарты

Степень защиты IP54 гарантирует работу в условиях повышенной запылённости и вероятности попадания брызг воды - подходит для цехов, открытых площадок, тоннелей. Однако не предназначен для мойки струёй воды или длительного воздействия влаги.

Напряжение 24 В - безопасный уровень для операторского управления, снижает риск поражения током при обслуживании.

Преимущества

• Светодиодная подсветка - работает долго, не греется, потребляет мало энергии
• Фиксация без самовозврата - удобна для длительного включения оборудования
• Два типа контактов (НО + НЗ) - позволяют реализовать сложные схемы управления одним устройством
• Чёрное переднее кольцо контрастирует с красной кнопкой - повышает видимость и узнаваемость в панелях
• Компактный форм-фактор - легко интегрируется в существующие шкафы и панели

Ограничения применения

• Не предназначена для установки во взрывоопасных зонах - отсутствует сертификат ATEX/IECEx
• IP54 недостаточно для постоянного воздействия струй воды или погружения - не использовать в сырых помещениях без дополнительной защиты
• Напряжение 24 В - только для цепей управления; не рассчитана на коммутацию силовых цепей выше 660 В
• Пластиковое переднее кольцо - чувствительно к механическому удару и химически агрессивным веществам
• Метод разблокировки - “прочее” - не указан конкретный механизм, поэтому не рекомендуется применять там, где нужна быстрая аварийная разблокировка (например, экстренные остановки)

Примеры использования

• Кнопка включения конвейера в пищевом цехе - после нажатия остаётся включённой, пока оператор не нажмёт ещё раз
• Индикатор состояния “работа” на щите управления тепловой станции - красный цвет указывает на активный режим
• Управление освещением в тоннеле метро - кнопка фиксируется при включении, чтобы свет оставался включённым весь сменный период
• Сигнализация “неисправность” в системе РЗиА - красный LED показывает тревожное состояние

Практические советы

• При монтаже убедитесь, что отверстие точно 22 мм - меньшее вызовет деформацию, большее - плохую посадку и потерю степени защиты
• Подключайте индикатор строго к 24 В - превышение напряжения приведёт к выходу светодиода из строя
• Используйте эту кнопку в паре с другими цветами (зелёная - “пуск”, жёлтая - “предупреждение”) для стандартизации интерфейса
• Проверьте наличие свободного места за панелью - высота корпуса может превышать глубину отверстия
• Для частого использования в вибрационных средах (поезд, станок) дополнительно закрепите провода хомутами, чтобы избежать обрыва
