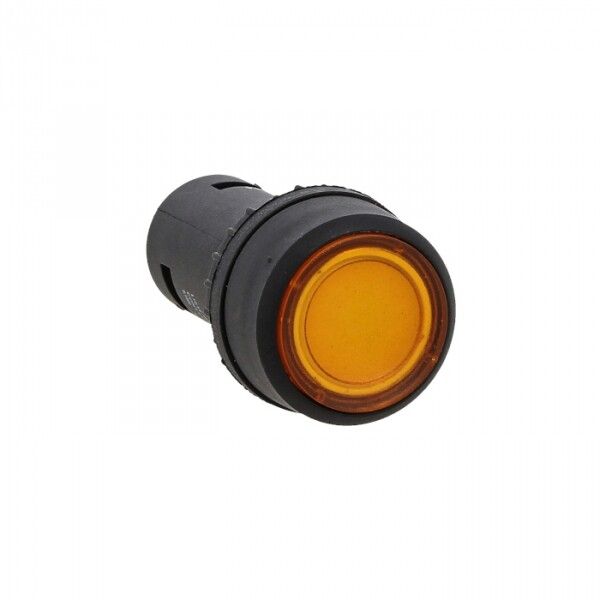

Кнопка управления SW2C-10D PROxima, 10А, 220В, IP54, желтая EKF sw2c-md-y

Кнопка EKF PROxima SW2C-10D с подсветкой желтая NO - это надежный коммутационный аппарат для ручного управления оборудованием и визуальной индикации активного состояния цепи. Подходит для установки на панели управления в промышленной автоматизации.

Назначение и область применения

Кнопка SW2C-10D используется для включения электрических цепей через один нормально открытый (NO) контакт. Её основная задача - обеспечить оператору удобную и наглядную возможность запуска оборудования. Желтая подсветка показывает, что кнопка находится в активном состоянии. Применяется в постах управления, распределительных щитах, системах автономного включения резерва, на станках, конвейерах и других объектах промышленной автоматизации.

Технические характеристики

• Напряжение: 220 В (работает как в сетях переменного, так и постоянного тока - AC/DC)
• Номинальный ток: 7,5 А - способна коммутировать нагрузки средней мощности
• Частота: 50 Гц - оптимизирована для стандартной сети в России и странах СНГ
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Габариты: 22×22×13 мм - компактный формат для плотной установки на панелях
• Тип механизма: с фиксацией - кнопка остается в нажатом положении до вторичного нажатия
• Тип кнопки: плоская - удобна для нажатия пальцем, снижает риск случайного срабатывания
• Цвет: желтый - соответствует стандартам сигнализации для предупредительных функций
• Материал корпуса: пластик - легкий, устойчивый к химическому воздействию
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом
• Диапазон температур: от –10 до +40 C - не рекомендуется для установки вне помещений или в условиях экстремального холода

Совместимость и монтаж

SW2C-10D монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Крепление осуществляется с помощью штатного фланца и гайки. Для замены достаточно отключить питание, выкрутить гайку и вытащить кнопку. Совместима со всеми стандартными панелями толщиной до 8 мм. Подключение проводов - клеммы с зажимом для жил до 2,5 мм2. Не требует специальных инструментов.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1-2003) и ГОСТ 12.2.007.13-2000 - нормативам для электрооборудования управления. Соответствие гарантирует безопасность при работе в промышленных условиях и соответствие правилам электробезопасности.

Преимущества

• Подсветка позволяет легко найти кнопку в условиях плохого освещения
• Фиксация исключает необходимость удерживать кнопку постоянно - удобно для длительных команд
• Высокий класс защиты IP54 повышает надежность в пыльных и влажных средах
• Плоская форма и мягкий ход обеспечивают комфорт при многократном использовании
• Совместимость с AC/DC делает её универсальной для различных типов цепей

Ограничения применения

• Не предназначена для работы при температурах ниже –10 C - возможна потеря эластичности материалов
• Не следует использовать в местах с постоянным прямым попаданием струй воды - IP54 не обеспечивает герметичность при напоре
• Запрещено применять для коммутации токов выше 7,5 А - это вызовет перегрев и выход из строя контактов
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Запуск насоса на водопроводной станции
• Активация конвейера на пищевом производстве
• Включение резервного питания в распределительном щите
• Индицирование режима “Работа” на пульте управления станком
• Ручной запуск системы вентиляции в цеху

Практические советы

• При монтаже проверьте глубину отверстия - корпус кнопки имеет высоту 13 мм, не забудьте про место для гайки сзади
• Для долговечности используйте только медные жилы с хорошим обжимом - плохо закрепленные провода вызывают нагрев
• Если требуется несколько кнопок на одной панели - соблюдайте интервал минимум 25 мм между центрами для удобства доступа
• Проверяйте целостность подсветки перед вводом в эксплуатацию - при пробое светодиода заменяется вся кнопка, не ремонтопригодна
• Не используйте SW2C-10D вместо аварийной остановки - для этого нужны красные кнопки с немедленным отпусканием
