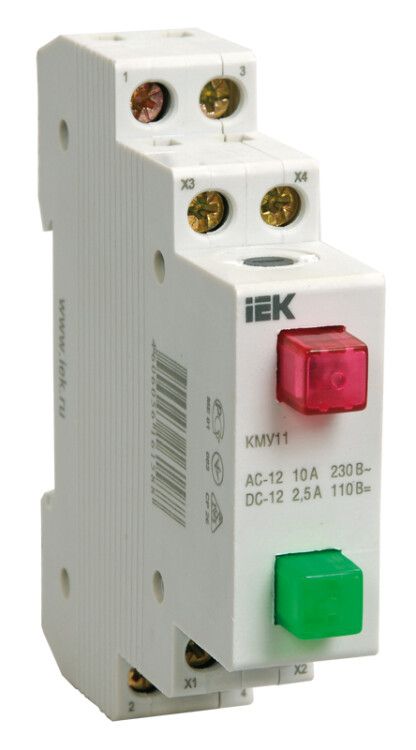

Кнопка управления модульная КМУ 11 KARAT IEK MBD10-11-K51

Кнопка управления модульная КМУ11 от IEK - компактное устройство для ручного управления электрооборудованием на DIN-рейке. Подходит для работы в системах автоматизации с напряжением до 230 В, сочетает два цветных индикатора и надёжную механическую конструкцию. Артикул mbd10-11-k51 соответствует серии KARAT.

Назначение и область применения

Кнопка управления модульная КМУ11 используется для запуска, остановки и контроля состояния оборудования через управление магнитными пускателями, реле и другими контактными устройствами. Применяется в панелях управления промышленным оборудованием: станках, конвейерах, насосных установках, системах вентиляции. Предназначена исключительно для коммутации слаботочных сигналов управления, а не силовых нагрузок.

Технические характеристики

• Напряжение питания индикаторной лампы: 230 В
• Коммутируемое напряжение: 230 В переменного тока
• Номинальный ток: 10 А
• Количество управляющих элементов: 2 (красный и зелёный кнопочные элементы)
• Количество нормально открытых (НО) контактов: 1 на каждый элемент
• Тип лампы: тлеющего разряда (неоновая), максимальная мощность - 1 Вт
• Цвет линз: красная и зелёная (соответственно кнопкам)
• Цвет рычага: серый
• Ширина модуля: 1 модуль (стандарт DIN)
• Глубина монтажа: 77 мм
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Нормативный документ: IEC 60947-5-1

Совместимость и монтаж

Кнопка управления модульная КМУ11 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется путём защёлкивания задней части корпуса на рейку - никаких болтов или крепёжа не требуется. Глубина монтажа 77 мм требует достаточного внутреннего пространства в распределительном щите. Для подключения используются клеммы на тыльной стороне устройства - провода сечением до 2,5 мм2. Индикация работает параллельно с контактами, поэтому питание лампы подаётся через ту же цепь, что и управляемое оборудование.

Безопасность и стандарты

КМУ11 соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к аппаратам управления. Защита IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от внешних воздействий - устройство нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью. Лампа тлеющего разряда имеет малую мощность (≤1 Вт) и не создаёт теплового эффекта, снижая риск возгорания.

Преимущества

• Два цветных индикатора позволяют одновременно контролировать состояние “работа” (зелёный) и “останов” (красный)
• Модульная конструкция экономит место в щитовой - занимает всего один модуль
• Высокая долговечность: срок службы 10 лет при 10 А нагрузки
• Неоновые лампы работают без нагрева и потребляют минимум энергии
• Подтверждённая совместимость с продукцией серии KARAT от IEK

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А - применяется только как управляющее устройство
• Защита IP20 исключает использование в условиях сырости, пыли, мытья струёй воды
• Не рекомендуется применять в средах с постоянными вибрациями - возможна потеря контакта из-за механического износа
• Лампа тлеющего разряда светится только при наличии напряжения; при отказе сети индикация прекращается
• Не содержит переключающих контактов - только НО, значит, не поддерживает функцию “выключение после нажатия”

Примеры использования

• Управление пускателем двигателя конвейера: зелёная кнопка - “пуск”, красная - “стоп”
• Индикация режима работы системы вентиляции в помещении
• Аварийная остановка станка через аварийную кнопку в составе группы КМУ11
• Контроль активности терморегулятора в системе отопления

Практические советы

• Перед монтажом проверьте глубину щита - 77 мм должны полностью вместить устройство без давления на переднюю панель
• Выбирайте КМУ11 только для управления, а не для прямого включения двигателей - используйте её вместе с контактором
• При замене лампы обязательно выключите питание - хотя она рассчитана на 230 В, её замена требует осторожности
• Цвета линз соответствуют стандартной цветовой сигнализации: зелёный = работа, красный = остановка - сохраняйте эту логику в проектировании
• Для группового управления несколькими устройствами используйте совместимые модели серии KARAT - они имеют единые габариты и клеммы
