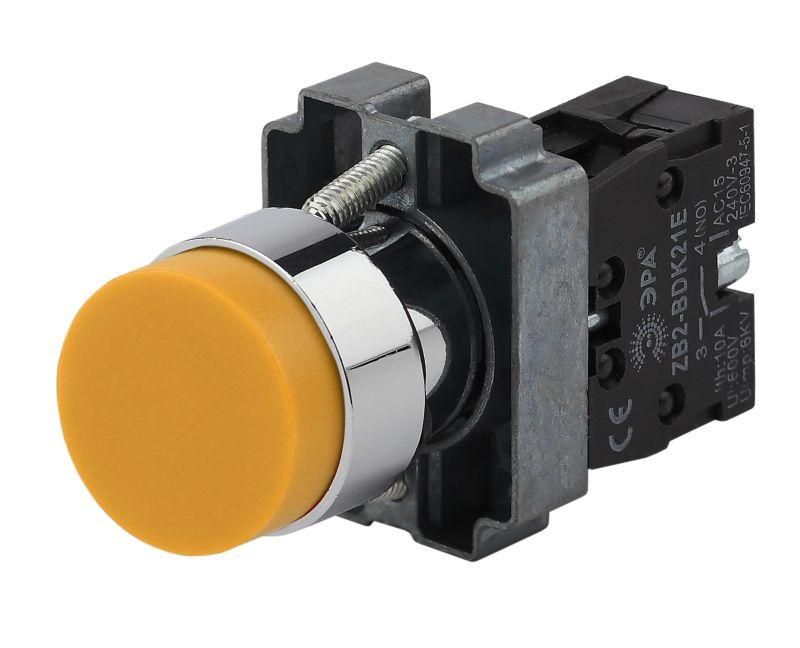

Кнопка управления LAY5-BL51 без подсветки желтая 1з (20/200/6000) | Б0045674 ЭРА

Кнопка управления LAY5-BL51 без подсветки желтая 1з (20/200/6000) ЭРА, BBT71-BL-K05E - это механическая кнопка с самовозвратом для ручного управления электрическими цепями в пультах и распределительных щитах. Простая, надежная и совместимая с большинством стандартных контактных модулей, она подходит для задач, где не требуется подсветка или фиксация положения.

Назначение и область применения

Кнопка управления LAY5-BL51 используется для временного замыкания или размыкания цепи при нажатии - например, чтобы запустить или остановить двигатель через магнитный пускатель. Подходит для установки на панелях оборудования: станков, конвейеров, систем вентиляции, насосных станций. Желтый цвет соответствует стандартным обозначениям для командных действий (например, «пуск»), что упрощает визуальное восприятие в сложных панелях.

Технические характеристики

• Тип механизма: самовозврат (не фиксируется - возвращается в исходное положение после отпускания)
• Напряжение питания: 230 В AC/DC (работает как в сетях переменного, так и постоянного тока)
• Максимальное рабочее напряжение: до 660 В AC / 400 В DC (по заявленному производителем классу)
• Количество нормально открытых (НО) контактов: 1
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Диаметр отверстия для монтажа: 22 мм
• Степень защиты: IP20 - защищена от доступа пальцами, но не от пыли и воды
• Форма толкателя: цилиндрический, высокий - обеспечивает четкий ход и хорошую чувствительность
• Цвет кнопки: желтый; цвет переднего кольца: хромированный
• Конструкция линзы: круглая, без окна для лампы - подсветка отсутствует
• Количество постов: 1

Совместимость и монтаж

Кнопка LAY5-BL51 состоит из двух частей: головки (это видимая часть с толкателем и кольцом) и отдельного контактного модуля. Модуль можно менять без демонтажа панели - достаточно вынуть головку, отсоединить провода и установить новый модуль. Для монтажа нужен проём диаметром 22 мм в панели. Крепление осуществляется с тыльной стороны гайкой - не требует сварки или клепки. Устройство совместимо с контактными модулями серии LAY5, а также с аналогичными изделиями других производителей, имеющими тот же тип крепления и размеры.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления в электроустановках до 1000 В. Степень защиты IP20 означает, что кнопка не предназначена для работы во влажных средах, на улице или в местах с повышенной запылённостью. Не используйте её в помещениях с риском брызг воды, пылевых выбросов или агрессивных паров - для таких условий нужны модели с IP65 и выше.

Преимущества

• Удобная форма толкателя - легко нажимать даже в перчатках
• Хромированное кольцо повышает долговечность поверхности и улучшает эстетику
• Разборная конструкция позволяет заменить только контактную часть, не меняя всю кнопку
• Желтый цвет стандартизирован для командных функций - снижает вероятность ошибки оператора
• Поддерживает как переменный, так и постоянный ток - универсальность в подключении

Ограничения применения

• Не подходит для помещений с высокой влажностью, пылью или агрессивной средой - IP20 недостаточно
• Отсутствие подсветки делает её непригодной для темных зон или аварийного освещения
• Не имеет фиксации - нельзя использовать как переключатель режима (для этого нужны кнопки с фиксацией)
• Запрещено применять в цепях с током выше 10 А - проверяйте нагрузку на контактный модуль

Примеры использования

• Кнопка «Пуск» на пульте станка - нажимается для включения двигателя, затем возвращается в исходное состояние
• Аварийная остановка на конвейере - часто используется красная кнопка, но желтая может применяться для второстепенных команд
• Управление вентиляцией в техническом помещении - когда нужно просто включить/выключить вентилятор
• Пульт управления насосной группой - в составе панели с другими кнопками и индикаторами

Практические советы

• Перед монтажом убедитесь, что диаметр отверстия точно 22 мм - меньший вызовет трудности с установкой, больший - люфт и нестабильность
• При подключении используйте жилы сечением до 2,5 мм2 - винтовые зажимы рассчитаны именно на этот диапазон
• Если планируете заменить контактный модуль - сохраните старый, он может потребоваться для совместимости с существующей схемой
• Не затягивайте винты слишком сильно - это может повредить пластик корпуса или деформировать контактные площадки
• Для сборки щита рекомендуется сочетать эту кнопку с другими элементами серии LAY5 - они имеют единый стиль и шаг крепления
