Кнопка управления NP2-BW3165 плоская, белая, 1НО+1НЗ, AC/DC230В (LED), IP40 (R) | 575724 CHINT

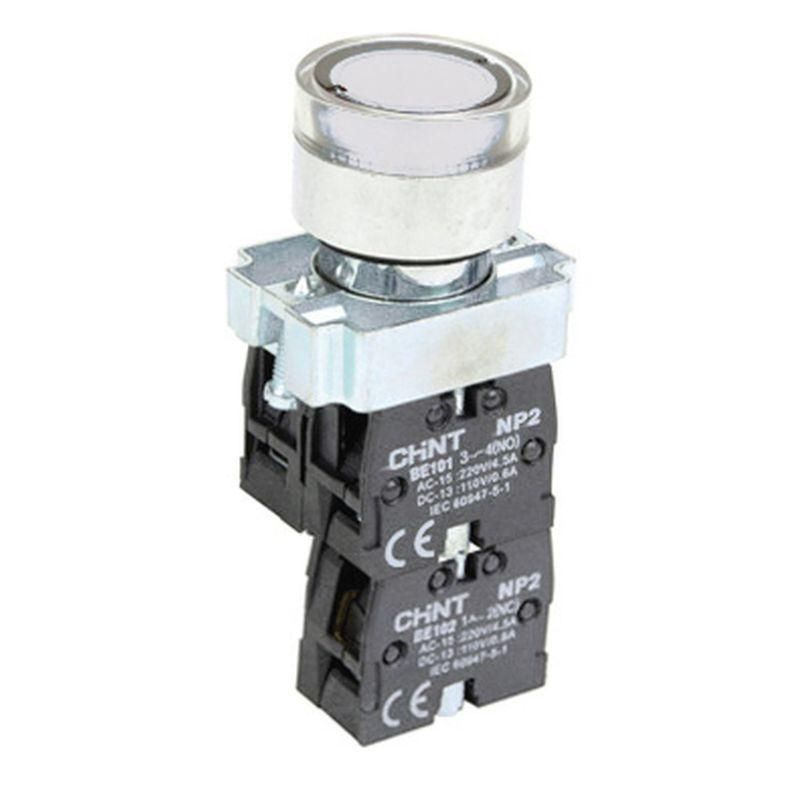

Кнопка управления CHINT NP2 с артикулом 575724 - это компактный элемент управления с подсветкой, предназначенный для частых операций включения и выключения оборудования на напряжении до 230 В. Подходит для установки на панели станков, автоматических линий и распределительных щитов.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями: один нормально открытый контакт (1НО) замыкает цепь при нажатии, один нормально закрытый контакт (1НЗ) размыкает её. Подсветка LED позволяет легко определить состояние устройства даже в условиях слабого освещения. Применяется в системах управления промышленным оборудованием, где требуется надёжная механическая кнопка с визуальной индикацией.

Технические характеристики

• Напряжение питания: 230 В переменного или постоянного тока (AC/DC)
• Количество контактов: 1НО + 1НЗ
• Подсветка: светодиодная, работает при питании кнопки
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Тип фиксации: самовозврат - после нажатия кнопка возвращается в исходное положение
• Диаметр монтажного отверстия: 22 мм
• Форма линзы: круглая
• Цвет кнопки: белый
• Переднее кольцо: хромированное пластиковое, улучшает эргономику и внешний вид
• Количество постов: 1

Совместимость и монтаж

Кнопка управления CHINT NP2 575724 устанавливается в стандартное монтажное отверстие диаметром 22 мм. Для сборки потребуется только отвертка - крепление осуществляется через защёлки внутри корпуса. Кабель подключается к зажимам с болтовым соединением. Убедитесь, что провода соответствуют допустимому сечению - не указано, поэтому используйте стандартные значения для нагрузки 230 В (обычно 0,5–2,5 мм2).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств управления низковольтной аппаратурой. Степень защиты IP40 обеспечивает безопасную работу в помещениях с контролируемой средой - без воздействия брызг, пыли высокой плотности или агрессивных веществ. Не предназначен для использования во взрывоопасных зонах или на открытом воздухе.

Преимущества

• Универсальное питание - работает как от переменного, так и от постоянного тока 230 В
• Чёткая визуальная индикация благодаря яркой LED-подсветке
• Простая установка благодаря стандартному диаметру 22 мм
• Пластиковое хромированное кольцо повышает долговечность поверхности и удобство нажатия
• Самовозврат обеспечивает предсказуемую реакцию при однократном нажатии

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в местах возможного попадания жидкости - IP40 не защищает от воды
• Не подходит для частого воздействия пыли крупнее 1 мм - например, в цехах с металлической стружкой
• Отсутствие дополнительных переключающих контактов ограничивает возможности сложных схем управления
• Не имеет функции блокировки - нельзя зафиксировать в нажатом состоянии

Примеры использования

• Стартовая кнопка на станке с ЧПУ
• Остановка конвейера в производственной линии
• Ручной запуск насоса в системе водоснабжения
• Аварийная остановка в электрощите

Практические советы

• При монтаже проверьте глубину панели - корпус кнопки должен полностью войти, чтобы переднее кольцо плотно прилегало
• Не затягивайте крепления слишком сильно - риск повреждения пластикового корпуса
• Если нужна защита от брызг, выбирайте модель с IP65 или выше; эта кнопка - только для сухих помещений
• Для длительной работы в условиях вибраций рекомендовано использовать дополнительные контргайки или герметичные прокладки
• Проверьте совпадение цвета переднего кольца с дизайном панели - хромированный элемент хорошо сочетается с современными решениями
