Кнопка управления NP2-BW3365 1НО+1НЗ зеленая AC/DC230В(LED) IP40 | 574268 CHINT

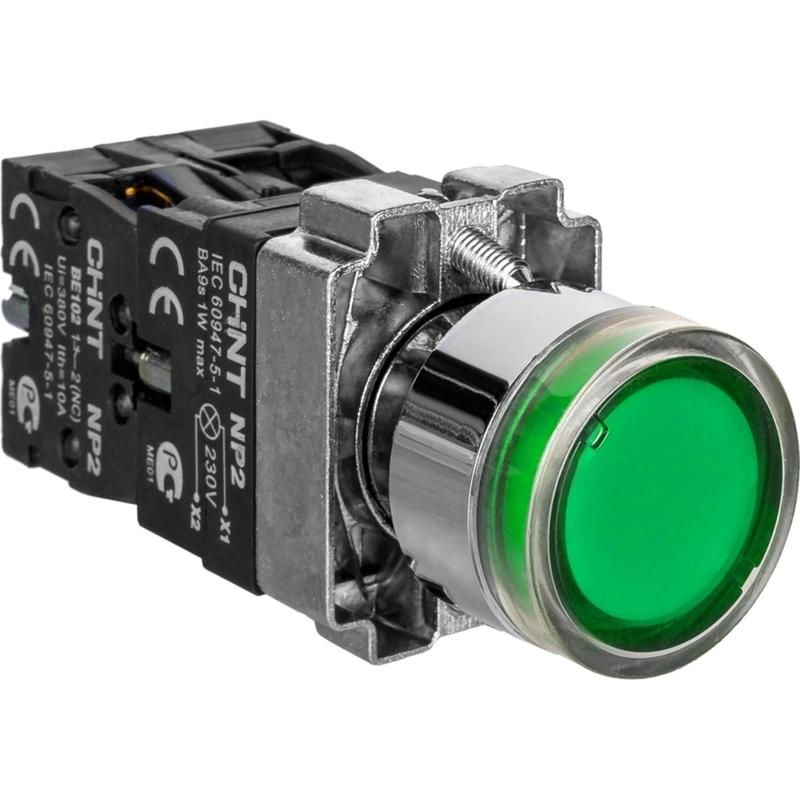

Кнопка управления NP2-BW3365 от CHINT - компактное устройство с одним нормально замкнутым и одним нормально разомкнутым контактом, зеленой подсвечиваемой кнопкой и степенью защиты IP40. Подходит для управления оборудованием в условиях сухих помещений, где требуется визуальный контроль состояния и надежная коммутация.

Назначение и область применения

Кнопка NP2-BW3365 используется для ручного управления электрическими цепями: запуск, остановка, сброс или сигнализация. Благодаря наличию двух независимых контактов (1НО + 1НЗ), её можно применять в схемах с самоблокировкой, интерлоками или индикацией состояния. Устройство предназначено для установки в щитах, пультах управления и корпусах оборудования, где не требуются высокая герметизация или внешнее воздействие воды и пыли.

Технические характеристики

• Напряжение питания: 230 В переменного или постоянного тока - позволяет использовать в сетях 220–240 В без дополнительных преобразователей.
• Количество контактов: 1 нормально открытый (НО) и 1 нормально замкнутый (НЗ) - обеспечивают гибкую коммутацию в сложных схемах.
• Подсветка: светодиодная, зеленая - визуальная индикация активного состояния кнопки.
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды; подходит только для внутренней установки.
• Габариты: 22×19×19 мм - компактный форм-фактор для плотной компоновки.
• Форма: круглая линза, плоская кнопка, хромированное переднее кольцо - эргономичный дизайн для удобного нажатия.
• Тип фиксации: без фиксации - кнопка возвращается в исходное положение после отпускания.
• Количество постов: 1 - одноканальное управление.

Совместимость и монтаж

Кнопка NP2-BW3365 устанавливается в отверстие диаметром 22 мм - совпадает со стандартными отверстиями для кнопочных постов. Кабель подключается через задние выводы, которые защищены от случайного касания. Монтаж осуществляется с тыльной стороны панели: кнопка фиксируется с помощью стопорной металлической детали, что предотвращает её выталкивание из корпуса спереди. Для подключения используйте провода сечением до 1,5 мм2. Отдельно можно заказывать лампы типа BA9s для замены подсветки - они совместимы с конструкцией.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Конструкция исключает доступ к токоведущим частям при установленной кнопке. Материалы корпуса - сплав алюминия с цинком - обеспечивают механическую прочность и антикоррозийную стойкость в помещениях. Серия NP2 проектировалась с учетом требований IEC 60947-5-1 для аппаратов управления.

Особенности конструкции

• Двойные контакты - повышают надежность коммутации и снижают риск пригорания.
• Функция самоочищения контактов - уменьшает влияние оксидов и загрязнений на срок службы.
• Независимые контакты НО и НЗ - позволяют собирать любые логические схемы без модификаций устройства.
• Металлический стопор сзади - делает невозможным случайный демонтаж кнопки с лицевой стороны, даже при сильном ударе.

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - IP40 не защищает от брызг и пыли.
• Не предназначен для частого длительного нажатия - не имеет фиксации, рассчитана на импульсное действие.
• Работает только при напряжении до 230 В - несовместима с системами 12/24/48 В без согласующего реле.
• Не поддерживает многопостовое управление - один пост = одна кнопка.

Примеры использования

• Управление пускателем двигателя: зеленая кнопка - “Пуск”, красная - “Стоп” (в паре с другой кнопкой).
• Сигнализация готовности станка - кнопка светится, когда система в режиме ожидания.
• Система аварийного сброса: при срабатывании - размыкается цепь через НЗ, замыкается сигнал через НО.
• Щиты автоматизации: интеграция в панели управления насосами, конвейерами, вентиляционными установками.

Практические советы

• Перед монтажом проверьте глубину панели - габариты 19 мм требуют минимум 20 мм свободного места сзади.
• При использовании в шкафах с вибрацией - дополнительно закрепите провода хомутиками, чтобы не нагружать выводы.
• Если нужна подсветка другого цвета - выбирайте лампы BA9s от того же производителя, чтобы сохранить совместимость по цоколю и мощности.
• Не используйте NP2-BW3365 вместо кнопки с фиксацией - она не удерживает состояние, только реагирует на нажатие.
• При замене старой кнопки - сравните размеры отверстия и тип выводов: NP2-BW3365 совместима с большинством аналогов серии NP2.
