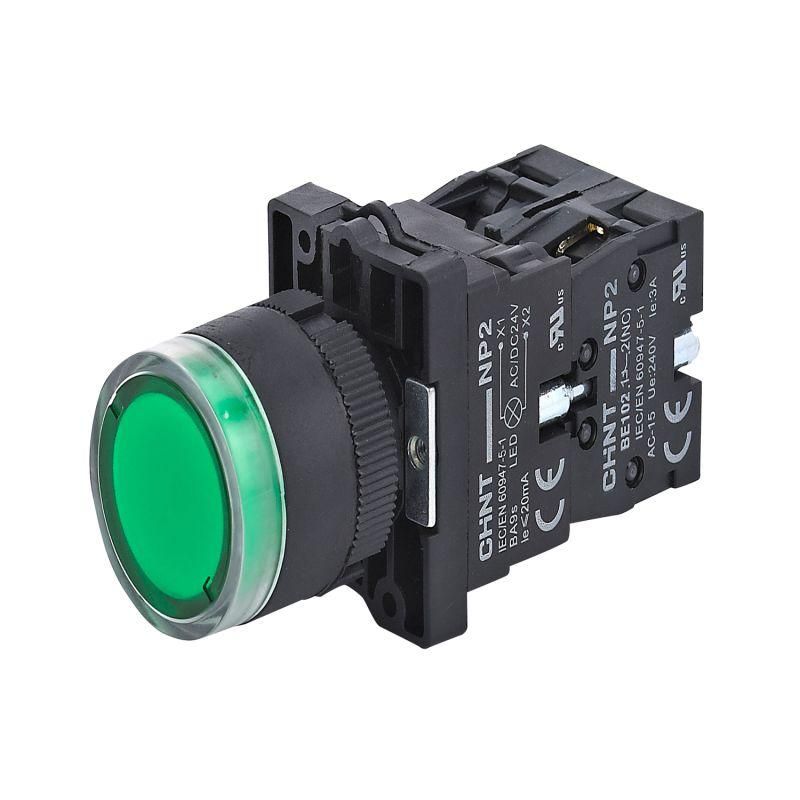

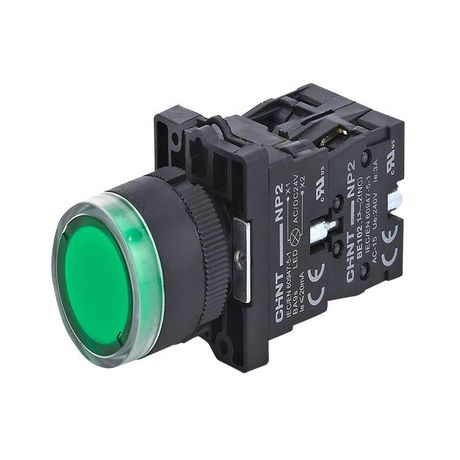

Кнопка управления NP2-EW3365 1НО+1НЗ зеленая AC/DC230В(LED), IP40 (R) | 575718 CHINT

Кнопка управления CHINT NP2-EW3365 - компактный элемент управления с двумя типами контактов и светодиодной подсветкой, предназначенная для ручного управления оборудованием в условиях сухих помещений. Подходит для установки на панели станков, автоматических линий и распределительных щитов.

Назначение и область применения

Кнопка управления CHINT NP2-EW3365 используется для ручного включения и выключения оборудования. Её комбинация из одного нормально открытого (НО) и одного нормально закрытого (НЗ) контакта позволяет реализовать сложные логические цепи - например, одновременно запускать двигатель и отключать сигнализацию. Устройство подходит для работы в системах автоматизации, где требуется надёжный и наглядный интерфейс управления. Применяется в промышленном оборудовании, конвейерах, насосных станциях и других устройствах с контролируемой последовательностью операций.

Технические характеристики

• Напряжение питания: 230 В переменного или постоянного тока (AC/DC)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подсветка: светодиодная, цвет соответствует кнопке - зелёный
• Степень защиты: IP40 - защита от твёрдых частиц крупнее 1 мм, без защиты от воды
• Диаметр монтажного отверстия: 22 мм
• Форма: круглая, плоская поверхность
• Тип фиксации: самовозврат - после нажатия возвращается в исходное положение
• Количество постов: 1
• Цвет кнопки: зелёный
• Цвет переднего кольца: хромированный
• Переключающие контакты: отсутствуют - только силовые НО и НЗ

Совместимость и монтаж

Кнопка управления CHINT NP2-EW3365 устанавливается в панель через круглое отверстие диаметром 22 мм. Для фиксации используется стандартный крепёжный механизм внутри корпуса - достаточно вставить кнопку и защёлкнуть её. Передние кольцо обеспечивает герметичную посадку и эстетичный вид. Кабель подводится к клеммникам снизу - провода до 2,5 мм2. Монтаж допускается только в сухих помещениях, без воздействия брызг и пылевых потоков. Совместима со всеми стандартными панелями и шасси, рассчитанными на монтаж кнопок типа NP2.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Сертифицирована по международным стандартам IEC 60947-5-1 для устройств управления. Отсутствие защиты от влаги (IP40) делает её непригодной для влажных сред, что важно учитывать при проектировании.

Преимущества

• Два типа контактов в одном корпусе - экономят место и упрощают схему
• Светодиодная подсветка даёт визуальную индикацию состояния - легко определить, активирована ли кнопка
• Хромированное кольцо повышает долговечность и улучшает внешний вид
• Самовозврат обеспечивает предсказуемую работу - не требует удерживания
• Работает как от переменного, так и от постоянного тока - гибкость в подключении

Ограничения применения

• Не предназначена для использования во влажных, пыльных или агрессивных средах - степень защиты IP40 не защищает от жидкости
• Нельзя применять в местах с высокими механическими нагрузками - не имеет ударопрочного исполнения
• Не подходит для частого ручного управления более 1000 циклов в час - возможен быстрый износ контактов
• Отсутствует возможность замены LED - при выходе из строя потребуется замена всей кнопки

Примеры использования

• Запуск станка: нажатие кнопки замыкает НО-контакт для включения двигателя, одновременно размыкает НЗ-контакт для отключения аварийной сигнализации
• Остановка ленты конвейера: кнопка управляет реле, которое отключает питание и включает тормоз
• Индикация готовности: зелёная подсветка показывает, что система находится в режиме ожидания

Практические советы

• При монтаже проверьте точность диаметра отверстия - 22 мм должны совпадать с размером кнопки, иначе будет люфт или трудности с фиксацией
• Используйте кабель с жилами не толще 2,5 мм2 - большие сечения могут не войти в клеммы
• Не устанавливайте кнопку рядом с источниками тепла или вибраций - это снижает срок службы контактов
• Для систем с высокой частотой включения рассмотрите использование кнопок с повышенной износостойкостью - NP2-EW3365 рассчитана на стандартные условия эксплуатации
• Проверьте полярность при подключении DC - хотя кнопка работает и на переменном токе, светодиод может светиться некорректно при неверной полярности
