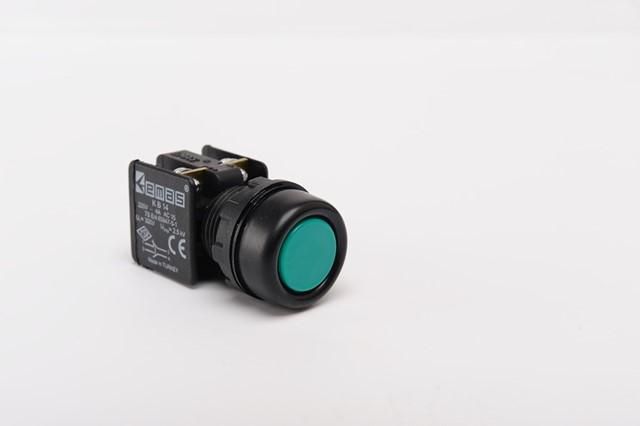

Кнопка водозащитная зел. (1НЗ+1НО) EMAS KB14RY

Кнопка водозащитная с контактами нормально замкнутым (1НЗ) и нормально открытым (1НО) от бренда EMAS, артикул kb14ry - надёжное решение для управления и сигнализации в условиях повышенной влажности и запылённости. Подходит для установки в электрощитах, на промышленном оборудовании и объектах энергоснабжения.

Назначение и область применения

Кнопка kb14ry предназначена для ручного управления электрическими цепями: включения, выключения, аварийной остановки, сигналов тревоги. Благодаря защите IP65 и устойчивости к перепадам температур, её можно использовать во влажных, пыльных и агрессивных средах - на производствах, в насосных станциях, на элеваторах, в системах вентиляции и на открытых площадках.

Технические характеристики

• Номинальное напряжение: 240 В переменного тока
• Номинальный ток: 4 А
• Напряжение изоляции: 300 В
• Импульсное напряжение: 2,5 кВ
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Материал контактов: серебро-никель (AgNi)
• Диэлектрическая прочность: 2000 В между корпусом и контактами; 1500 В между разомкнутыми контактами
• Площадь сечения кабеля: 1,5–2,5 мм2
• Механический ресурс: минимум 500 000 операций
• Электрический ресурс: минимум 100 000 операций
• Частота операций: до 1200–3000 в час
• Температурный диапазон: –5 C до +40 C
• Степень защиты: IP65 (полная защита от пыли, стойкость к струям воды)
• Корпус блок-контактов: огнестойкий материал PA6 класса V0
• Пластиковые элементы: поликарбонат

Совместимость и монтаж

Кнопка kb14ry монтируется в стандартные отверстия диаметром 22 мм. Кабель подключается через зажимы с фиксацией - достаточно зачистить жилы на 8–10 мм и затянуть винты. Устройство допускает установку в любом положении: вертикально, горизонтально, даже перевёрнуто - это удобно при компоновке плотных щитов. Возможна установка дополнительного блока подсветки (не входит в комплект).

Безопасность и стандарты

• Соответствует UL 508 (стандарт США для промышленного оборудования)
• Соответствует TS EN 60947-5-1 (международный стандарт для кнопочных устройств)
• Соответствует VDE 0660 (немецкий стандарт безопасности электрооборудования)

Огнестойкий корпус (V0) предотвращает распространение пламени при перегрузке. Все материалы соответствуют требованиям RoHS.

Преимущества

• Высокая долговечность: механический и электрический ресурс выше среднего для аналогичных изделий
• Низкий уровень нагрева при работе - снижает риск перегрева в закрытых щитах
• Герметичная конструкция IP65 исключает попадание пыли и влаги внутрь
• Пластиковые детали из поликарбоната устойчивы к ударным нагрузкам и химическим воздействиям
• Контакты из AgNI обеспечивают стабильную проводимость и устойчивость к окислению
• Поддерживает подключение подсветки - позволяет легко определить состояние кнопки в темноте

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C и выше +40 C - возможна потеря герметичности или деформация материалов
• Номинальный ток 4 А - нельзя применять для управления мощными двигателями или нагревательными элементами свыше 1 кВт
• Не рассчитана на взрывоопасные среды - не имеет взрывозащиты Ex
• Не рекомендовано использование в местах с постоянным погружением в воду - IP65 не обеспечивает длительное погружение

Примеры использования

• Аварийная остановка на конвейере в пищевой промышленности
• Кнопка “Стоп” на насосной станции с высокой влажностью
• Сигнальная кнопка в распределительном щите на улице
• Управление освещением в туннеле или подземном паркинге
• Пуск/остановка вентилятора в котельной

Практические советы

• При монтаже используйте кабель сечением 1,5–2,5 мм2 - большие сечения не поместятся в зажимы, меньшие могут плохо фиксироваться
• Перед первым включением проверьте целостность изоляции мегаомметром - сопротивление должно быть >10 МОм
• Для увеличения срока службы не применяйте кнопку чаще 3000 раз в час - превышение снизит электрический ресурс
• Если нужна подсветка - выбирайте совместимые модули от EMAS, чтобы сохранить степень защиты IP65
• При установке в металлическом щите убедитесь, что корпус кнопки не соприкасается с токоведущими частями - соблюдайте минимальные зазоры
