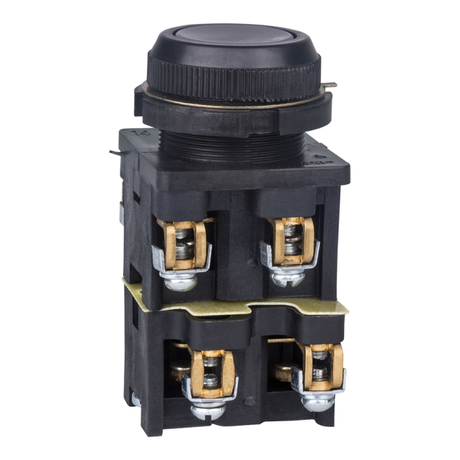

Выключатель кнопочный КЕ 012-У3-исп.3 (черный) | 264494 КЭАЗ

Выключатель кнопочный КЕ 012-У3-исп.3 (черный) от КЭАЗ предназначен для ручного управления электрическими цепями управления в системах автоматизации. Этот выключатель обеспечивает надёжное включение и отключение цепей при работе с переменным и постоянным током до 660 В и 10 А. Артикул 264494 соответствует серийному решению КЭАЗ для промышленной автоматики.

Назначение и область применения

Выключатель кнопочный КЕ 012-У3-исп.3 (черный) используется для подачи команд в системы управления - например, запуск, остановка, сброс оборудования. Подходит для установки на панели станков, конвейеров, распределительных щитов и других промышленных устройств. Применяется там, где требуется простой и надёжный способ ручного управления, без необходимости сложной автоматики.

Технические характеристики

• Тип: Выключатель кнопочный, без фиксации - возвращается в исходное положение после отпускания
• Работает с переменным и постоянным током (AC/DC)
• Максимальное напряжение: 660 В
• Коммутируемый ток: 10 А
• Контакты: 2 нормально замкнутых (НЗ) + 2 нормально разомкнутых (НО)
• Подключение: Винтовые зажимы - удобны для многожильных и одножильных проводов
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Количество постов: 1 - один операторский элемент
• Способ монтажа: На лицевую панель через отверстие диаметром 30 мм
• Габариты: 30,5×30,5×30,5 мм - компактная форма для плотной укладки
• Толкатель: Цилиндрический, с чётким ходом и чувствительностью
• Цвет: Чёрный, с чёрным передним кольцом - совпадает с большинством промышленных корпусов
• Лампа: Отсутствует - не имеет индикации состояния

Совместимость и монтаж

Выключатель КЕ 012-У3-исп.3 (черный) устанавливается в круглое отверстие диаметром 30 мм, типичное для промышленных панелей. Монтаж выполняется с помощью фиксирующего кольца, которое затягивается сзади. Для подключения используйте провода сечением до 2,5 мм2 - они легко помещаются в винтовые зажимы. Убедитесь, что панель достаточно жёсткая - вибрация может повредить контактную группу. Не требует специальных инструментов - достаточно отвёртки и измерительного штангенциркуля для проверки отверстия.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и другим отраслевым стандартам на кнопочные аппараты. Степень защиты IP40 допускает использование внутри закрытых щитов, но не рекомендует применение во влажных, пыльных или открытых условиях. Отсутствие индикации снижает риск ошибочного восприятия состояния - пользователь видит только механическое действие кнопки.

Преимущества

• Надёжная коммутация: 2 НЗ и 2 НО контакта позволяют реализовать сложные логические схемы без внешних реле
• Простота монтажа: стандартный диаметр 30 мм и винтовое подключение ускоряют сборку
• Универсальность: работает как с AC, так и с DC - подходит для старых и современных систем
• Компактность: габариты 30,5 мм позволяют размещать несколько единиц рядом
• Совместимость с серией КЕ: все элементы серии взаимозаменяемы по форме и креплению

Ограничения применения

• Не применяется в условиях повышенной влажности, брызг, пыли или мытья - IP40 недостаточно
• Не подходит для автономных или мобильных устройств с высокой вибрацией - нет внутренней амортизации
• Отсутствует световая индикация - нельзя использовать там, где необходимо визуальное указание состояния
• Не рассчитан на частое включение/выключение более 1000 раз в час - возможна быстрая эрозия контактов
• Не предназначен для силовых цепей выше 10 А - превышение нагрузки вызывает оплавление контактов

Примеры использования

• Кнопка “Старт” и “Стоп” на пульте станка с ЧПУ
• Аварийная остановка на конвейере - два НЗ контакта используются для последовательного отключения питания
• Переключение режимов работы вентилятора в HVAC-системе
• Ручной контроль ввода/вывода сигнала в контроллер PLC

Практические советы

• При монтаже проверьте точность сверления - отверстие должно быть точно 30 мм, иначе кольцо не будет фиксироваться
• Используйте кабельные вставки или герметики вокруг входа проводов, чтобы предотвратить попадание пыли в щит
• Для длительной службы не нагружайте контакты близко к максимуму - лучше работать на 80% от 10 А
• Если нужна индикация - выбирайте модель с лампой (например, КЕ 012-У3-исп.4), а не этот вариант
• При замене аналога - всегда сверяйте количество и тип контактов: здесь именно 2+2, а не 1+1
