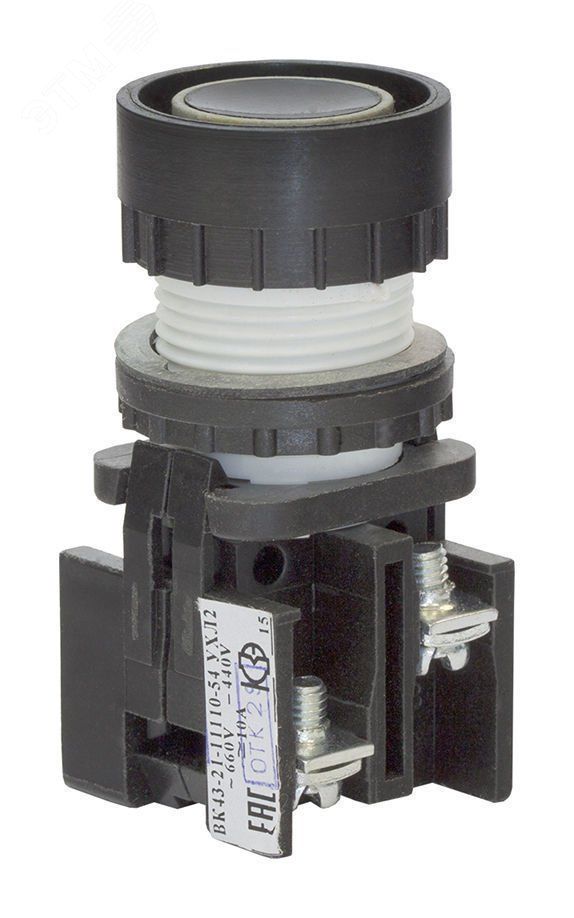

Выключатель кнопочный ВК 43-21-22110-54 УХЛ2 зел. Кашин 180221100ВЗ000000000 КашинЗЭА

Выключатель кнопочный ВК 43-21-22110-54 УХЛ2 зеленый - это двухпозиционная кнопка с четырьмя коммутирующими контактами, предназначенная для управления электрооборудованием на панелях в условиях повышенной запыленности и переменного температурного режима. Бренд КЗЭА г.Кашин обеспечивает надежную сборку этого устройства, которое часто используется в промышленных системах автоматизации.

Назначение и область применения

Выключатель кнопочный ВК 43-21-22110-54 УХЛ2 зеленый применяется для ручного управления цепями управления в электрощитах и пультах управления. Подходит для включения и выключения оборудования, например, станков, насосов, конвейеров, где требуется четкий сигнал старта или остановки. Цвет зеленой кнопки соответствует стандартным обозначениям для команд «пуск» или «включение». Устройство устанавливается на лицевые панели щитов, шкафов и контрольных пультов.

Технические характеристики

• Тип изделия: кнопочная кнопка без фиксации - возвращается в исходное положение после отпускания;
• Количество контактов: 4 - два нормально замкнутых и два нормально разомкнутых (можно использовать как пару НЗ+НО);
• Коммутируемый ток: до 10 А при напряжении до 660 В AC/DC - позволяет работать с нагрузками средней мощности;
• Диаметр отверстия для установки: 22 мм - совместим со стандартными круглыми отверстиями в панелях;
• Степень защиты IP54 - защищает от пыли (не полностью герметична, но препятствует проникновению значительного количества пыли) и брызг воды из любого направления;
• Климатическое исполнение УХЛ2 - рассчитана на работу при температурах от −40C до +40C, в условиях повышенной влажности и агрессивной среды;
• Количество постов: 2 - две отдельные кнопочные головки в одном корпусе, позволяют реализовать двойное управление;
• Тип толкателя: цилиндрический - удобен для нажатия пальцем или легкого воздействия;
• Цвет кнопки: зеленый; цвет переднего кольца: черный - повышают контрастность и визуальное восприятие;
• Монтаж: на лицевую панель - закрепляется через резьбовое крепление внутри корпуса.

Совместимость и монтаж

Выключатель кнопочный ВК 43-21-22110-54 УХЛ2 зеленый устанавливается в подготовленное отверстие диаметром 22 мм. Для фиксации используется внутренняя гайка и шайба, которые затягиваются с тыльной стороны панели. Передний черный ободок плотно прилегает к поверхности, предотвращая попадание пыли под корпус. Монтаж возможен на металлические, пластиковые или композитные панели толщиной до 6 мм. Не требует специальных инструментов - достаточно плоской отвертки для затяжки крепежа. Кабельные входы расположены снизу и сверху корпуса - можно подключить провода сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 15150 для работы в условиях УХЛ2. Защита IP54 обеспечивает безопасность при использовании в помещениях с высокой запыленностью - например, на заводах, в цехах, на элеваторах. Отсутствие фиксации снижает риск случайного длительного включения. Конструкция выполнена из ударопрочного пластика и медных сплавов контактов, что гарантирует долгий срок службы даже при частых операциях.

Преимущества

• Две кнопки в одном корпусе - экономия места на панели и возможность реализации сложных логических схем (например, «пуск» и «останов» в одной точке);
• Отсутствие фиксации - исключает невольное сохранение состояния, важно для аварийных ситуаций;
• Защита IP54 - допускает применение в неотапливаемых помещениях и на открытых площадках при условии защиты от прямого потока воды;
• Цветовая маркировка - зеленая кнопка легко распознаётся как команда «включение», что снижает вероятность ошибки оператора;
• Поддержка переменного и постоянного тока - универсальность для различных типов цепей управления.

Ограничения применения

• Не предназначена для прямого коммутирования силовых цепей выше 10 А - для больших нагрузок требуется использование контакторов;
• IP54 не обеспечивает герметичность - нельзя использовать в условиях постоянного воздействия струй воды, подземных канализационных коллекторах или в морской среде;
• Не имеет световой индикации - если нужна визуальная обратная связь, потребуется внешний индикатор;
• Не рекомендован для установки в местах с механическими ударами или вибрацией выше нормированной - возможно повреждение механизма.

Примеры использования

• Пульт управления станком ЧПУ - одна кнопка для запуска, вторая для экстренной остановки;
• Щит управления конвейерной линией - кнопка «пуск» зеленая, рядом - «стоп» красная (если установлен аналогичный красный элемент);
• Автоматический осушитель воздуха - кнопка для включения/выключения нагревательного элемента;
• Шкаф управления насосной станцией - управление насосом и клапаном через одну кнопочную группу.

Практические советы

• При монтаже проверьте глубину отверстия - корпус выступает назад на 35–40 мм, убедитесь, что есть место для кабелей и крепежа;
• Используйте кабельные вводы с уплотнителями, чтобы сохранить степень защиты IP54;
• Не используйте этот выключатель как основной рубильник - он служит только для управления, а не для отключения питания;
• При работе в холодном климате (ниже −20C) избегайте резких ударов по кнопке - материал становится хрупче;
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - окисление может вызвать увеличение переходного сопротивления.
