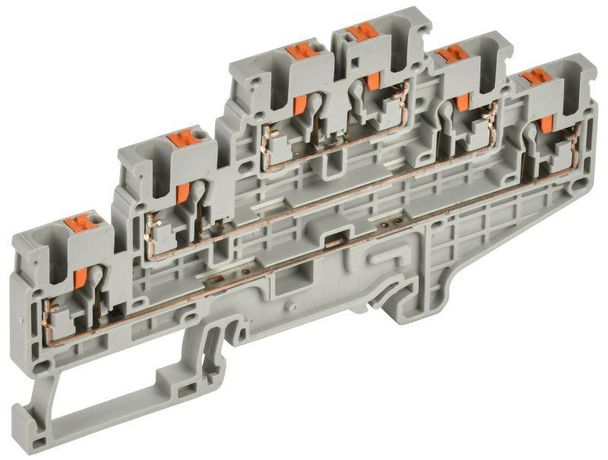

Колодка клеммная CP-ML 3 ур. 2,5мм2 серая | YCT23-00-3-K03-002 IEK

Колодка клеммная CP-ML 3 уровня 2,5 мм2 серая от IEK предназначена для надёжного и быстрого соединения проводов в распределительных щитах. Благодаря пружинному зажиму и возможности установки на DIN-рейку, эта клеммная колодка упрощает монтаж и обслуживание в автоматизированных системах.

Назначение и область применения

Колодка клеммная CP-ML 3 уровня 2,5 мм2 серая используется для создания разрывных соединений в электрических цепях постоянного и переменного тока. Подходит для сборки силовых и слаботочных щитов: освещения, управления оборудованием, систем автоматизации. Каждый из трёх уровней содержит два контакта - всего шесть точек подключения. Применяется там, где требуется частое отключение цепей без демонтажа проводов - например, при диагностике, тестировании или замене устройств.

Технические характеристики

• Количество контактов: 6 (3 уровня × 2 контакта)
• Сечение проводника: 0,2–2,5 мм2 - поддерживает как одножильные, так и многожильные провода с наконечниками
• Номинальный ток: 16 А
• Номинальное напряжение: 500 В
• Тип зажима: пружинный (Push-In) - подключение без инструментов
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Шаг между контактами: 5 мм
• Позиция подключения: сверху
• Рабочий температурный диапазон: от –40 C до +85 C
• Цвет корпуса: серый
• Функция размыкания: есть - позволяет отключить цепь механически через изолированный ножевой контакт

Совместимость и монтаж

Колодка клеммная CP-ML 3 уровня 2,5 мм2 серая совместима со всеми стандартными DIN-рейками 35 мм. Устанавливается защёлкиванием - никаких болтов или винтов не требует. Для подключения:

• Одножильные провода и провода с наконечниками - просто вставляются в зажим до упора;
• Гибкий многожильный провод без наконечника - перед вставкой необходимо нажать на кнопку разблокировки зажима, затем ввести провод и отпустить кнопку.

Замыкающая пластина уже установлена - её не нужно докупать или монтировать дополнительно. Это позволяет легко соединять соседние клеммы внутри одного уровня для параллельного подключения.

Безопасность и стандарты

Клеммная колодка CP-ML соответствует требованиям безопасности для работы в промышленных условиях. Номинальное напряжение 500 В и ток 16 А обеспечивают безопасную эксплуатацию в большинстве бытовых и коммерческих сетей. Цветовая маркировка размыкающего ножа позволяет визуально определить, какая цепь отключена - снижает риск случайного включения при обслуживании.

Преимущества

• Быстрое подключение - нет необходимости использовать отвертки или кримперы
• Стабильный контакт - пружинный механизм предотвращает ослабление соединения при вибрации
• Можно переподключать провода без повреждения зажима
• Встроенный размыкатель даёт возможность отключить цепь без отсоединения проводов
• Высокая плотность компактного исполнения - три уровня на минимальном пространстве

Ограничения применения

Не рекомендуется использовать для проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта. Также не следует применять в средах с высокой запылённостью или агрессивными химическими веществами - корпус не предназначен для взрывозащищённых зон. Максимальная рабочая температура +85 C исключает использование рядом с мощными нагревательными элементами без дополнительного охлаждения.

Примеры использования

• Подключение датчиков и реле в пульте управления станком
• Разводка цепей освещения в распределительном щите офисного здания
• Обеспечение удобного доступа к цепям питания конвейера для планового техобслуживания
• Создание временных соединений при наладке системы автоматизации

Практические советы

• Перед подключением проверьте сечение провода - не допускайте превышения 2,5 мм2 даже при использовании наконечника
• При работе с гибким проводом всегда используйте кнопку разблокировки - иначе жилы могут не войти полностью, что вызовет плохой контакт
• Если вы планируете соединять несколько клеммных колодок, убедитесь, что все они одной серии - CP-ML - для совпадения шага и формы размыкателя
• При монтаже в плотном щите оставляйте минимум 10 мм свободного места вокруг колодки - это обеспечит теплоотвод и доступ для обслуживания
• Артикул yct23-00-3-k03-002 - это именно модель с тремя уровнями; не путайте с аналогичными, но двухуровневыми версиями
