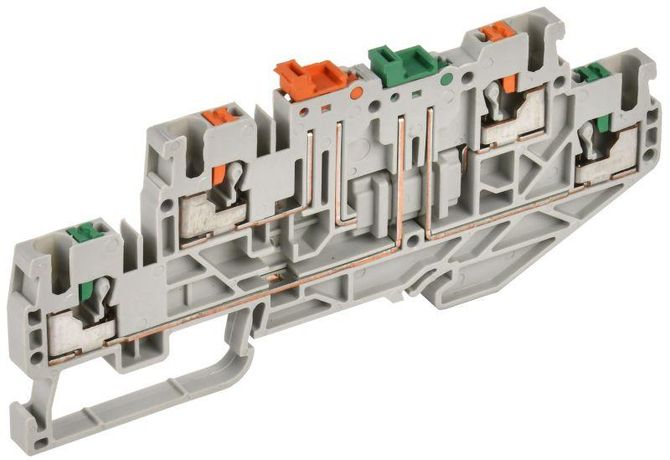

Колодка клеммная CP-ML 2 ур. нож. разм. 2,5мм2 серая | YCT23-04-2-K03-002 IEK

Колодка клеммная CP-ML 2 уровня ножевая размер 2,5 мм2 серая от IEK предназначена для надёжного и быстрого соединения проводов в распределительных щитах. Благодаря пружинному зажиму и ножевой системе отключения, эта клеммная колодка упрощает обслуживание и повышает безопасность при работе с электропроводкой.

Назначение и область применения

Колодка клеммная CP-ML 2 уровня ножевая размер 2,5 мм2 серая используется для создания разрывных соединений в электрических цепях постоянного и переменного тока. Подходит для установки в распределительных шкафах, автоматических выключателях, контроллерах и других устройствах на DIN-рейке. Особенно эффективна там, где требуется частое отключение цепей - например, при диагностике, тестировании или модификации схем.

Технические характеристики

• Тип соединения: пружинный зажим (Push-In)
• Сечение проводника: 0,2–2,5 мм2 (для одножильных и многожильных проводов с наконечниками)
• Номинальный ток: 16 А
• Номинальное напряжение: 500 В
• Количество уровней: 2
• Количество контактов на уровне: 2
• Зажимов на один уровень: 1
• Позиция подключения: сверху
• Ширина: 5 мм
• Цвет: серый
• Рабочий температурный диапазон: от –40 C до +85 C
• Монтаж: на DIN-рейку 35 мм
• Функция отключения: ножевой размыкатель с цветовой маркировкой
• Поддержка установки замыкающей пластины: да

Совместимость и монтаж

Колодка клеммная CP-ML 2 уровня ножевая размер 2,5 мм2 серая совместима со всеми стандартными DIN-рейками 35 мм. Устанавливается защёлкиванием - никаких винтов или креплений не требует. Для подключения:

• Одножильные провода и провода с наконечниками - вставляются прямо в зажим без инструментов;
• Гибкие многожильные провода без наконечников - требуют предварительного нажатия кнопки освобождения перед введением жилы;
• После ввода провода проверьте надёжность фиксации - он не должен легко выниматься.

Замыкающие пластины устанавливаются между соседними клеммами для объединения цепей - они совместимы с другими элементами серии CP-ML.

Безопасность и стандарты

Колодка клеммная CP-ML 2 уровня ножевая размер 2,5 мм2 серая соответствует требованиям безопасности для электроустановок. Ножевой размыкатель позволяет безопасно отключать цепь без доступа к токоведущим частям - достаточно просто вынуть изолированный нож. Цветовая маркировка исключает ошибки при отключении нужной линии. Материал корпуса - самозатухающий поликарбонат, что снижает риск распространения пламени.

Преимущества

• Быстрая установка - подключение без инструментов экономит время при монтаже и ремонте;
• Надёжное пружинное соединение - минимизирует риск ослабления контакта со временем;
• Возможность отключения без демонтажа - ножевой механизм позволяет работать с цепью под напряжением (при соблюдении мер безопасности);
• Компактность - всего 5 мм в ширину, позволяет плотно укладывать несколько клемм на одной рейке;
• Стандартная совместимость - работает с любыми проводами в заявленном сечении, включая медные и алюминиевые с наконечниками.

Ограничения применения

• Не рекомендуется использовать для проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта;
• Гибкие многожильные провода без наконечников должны быть тщательно подготовлены - длинные кончики могут выпасть из зажима;
• Не предназначен для работы в условиях постоянного механического воздействия или вибраций без дополнительной фиксации;
• Нельзя применять в средах с высокой концентрацией химически активных паров или масел - материал корпуса не рассчитан на такие условия.

Примеры использования

• Распределительные щиты в жилых домах - для организации групп освещения и розеток;
• Промышленные панели управления - для подключения датчиков, исполнительных механизмов и сигнализаций;
• Системы автоматизации - удобно отключать отдельные контуры при настройке ПЛК;
• Аудио/видео системы - для коммутации слаботочных сигналов в рамках допустимого тока.

Практические советы

• Перед подключением всегда проверяйте соответствие сечения провода - даже небольшое превышение (например, 3 мм2 вместо 2,5 мм2) может привести к нагреву и выходу из строя;
• При использовании многожильных проводов лучше применять наконечники - это увеличивает срок службы контакта;
• При сборке нескольких клеммных колодок используйте замыкающие пластины для связки фаз или нулей - так проще организовать шины;
• Обязательно помечайте каждый ножевой размыкатель - особенно в сложных схемах, где важно точно знать, какая цепь отключена;
• Проверяйте состояние зажимов каждые 1–2 года - при необходимости протяните контакт, хотя пружинный механизм обычно долговечен.
