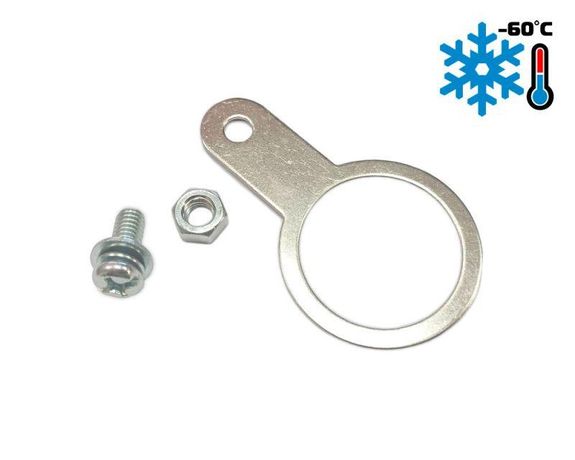

Кольцо заземления КЗ-Л 50/8 | zeta35107 ГОФРОМАТИК ЗЭТА

Кольцо заземления КЗ-Л 50/8 ГОФРОМАТИК обеспечивает надёжный электрический контакт между кабельным вводом или фитингом и корпусом оборудования, гарантируя непрерывность цепи заземления. Продукт выпускается брендами ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС, артикул zeta35107.

Назначение и область применения

Кольцо заземления КЗ-Л 50/8 ГОФРОМАТИК используется для создания электрического соединения между металлическими элементами кабельного ввода (или фитинга) и корпусом электрооборудования. Это необходимо для соблюдения требований безопасности по заземлению - предотвращает накопление потенциала на корпусе и снижает риск поражения током.

Подходит для установки в системах с гофрированными трубками, кабельными вводами и фланцевыми соединениями, где требуется гарантированная проводимость через металлические детали. Часто применяется в промышленном оборудовании, щитовых, станках, автоматизированных линиях.

Технические характеристики

• Материал: никелированная латунь (по умолчанию); возможна версия из нержавеющей стали
• Внутренний диаметр: 50 мм - соответствует стандартному посадочному месту для кабельных вводов и фитингов этого размера
• Наружный диаметр: 8 мм - толщина кольца, обеспечивающая механическую прочность и плотный контакт
• Не имеет внутренней резьбы - работает как прокладка, передающая заземление через давление при затяжке

Совместимость и монтаж

Кольцо заземления КЗ-Л 50/8 ГОФРОМАТИК устанавливается между кабельным вводом (или фитингом) и корпусом оборудования. Для правильной работы:

• Используется только с компонентами, имеющими внешний диаметр 50 мм
• Монтируется под гайку или фланец, который затягивается с достаточным усилием - чтобы кольцо плотно прижалось к поверхности корпуса
• Не требует сверления или дополнительных креплений - работает за счёт контакта под нагрузкой
• Обязательно проверьте, что поверхность корпуса чистая, без краски, оксидов или масла - иначе контакт будет нарушен

Безопасность и стандарты

Кольцо заземления КЗ-Л 50/8 ГОФРОМАТИК соответствует требованиям к заземляющим соединениям в соответствии с ПУЭ и ГОСТ Р 51317. Установка обязательна в условиях, где оборудование классифицируется как I класс защиты (рабочее заземление).

Преимущества

• Никелирование латуни повышает коррозионную стойкость и улучшает электропроводность
• Механическая простота - не нуждается в пайке, болтовых соединениях или специнструменте
• Выдерживает многократные сборки-разборки без потери качества контакта
• Альтернатива из нержавеющей стали доступна для агрессивных сред (влажность, химикаты, пищевое производство)

Ограничения применения

• Не предназначен для использования в качестве основного заземляющего провода - только как переходной элемент между двумя металлическими поверхностями
• Не работает с неметаллическими вводами (например, пластиковыми или композитными)
• Требует жесткого крепления; слабая затяжка приведёт к высокому переходному сопротивлению
• Не рассчитан на постоянное погружение в жидкости - хотя материал устойчив к влаге, длительное воздействие воды может вызвать коррозию в микротрещинах

Примеры использования

• Заземление корпуса распределительного щита через кабельный ввод с гофрой
• Связь заземления между шкафом управления и входящим гофрированным кабелем
• Применение на станках с ЧПУ, где кабели проходят через металлические стенки
• Установка в пищевой промышленности - при использовании версии из нержавеющей стали

Практические советы

• Перед установкой зачистите место контакта на корпусе до металлического блеска - удалите краску, ржавчину, грязь
• Проверяйте целостность кольца после нескольких циклов обслуживания - деформация снижает эффективность
• Если вы используете кабельный ввод с резиновой прокладкой - убедитесь, что кольцо заземления находится между металлической частью ввода и корпусом, а не внутри резины
• Для контроля качества заземления измеряйте сопротивление между корпусом и заземляющим проводником - допустимо менее 0,1 Ом
