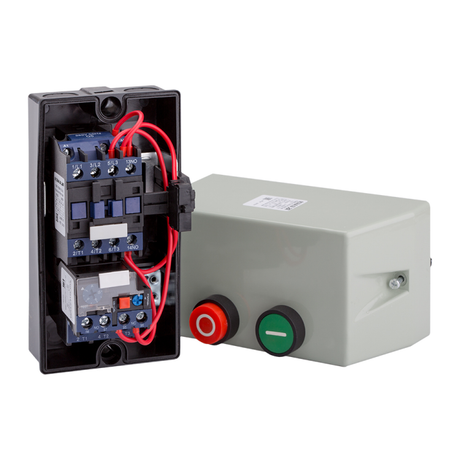

Пускатель ПМЛ-1220-10А-220AC-(0,1-0,16А)-УХЛ3-Б | 232457 КЭАЗ

Пускатель ПМЛ-1220-10А-220AC-(0,1-0,16А)-УХЛ3-Б от КЭАЗ - это устройство прямого пуска для управления трёхфазными электродвигателями мощностью до 4 кВт. Он оснащён тепловым реле с регулируемой уставкой 0,1–0,16 А и работает от сети 220 В AC. Подходит для установки на монтажную плату в условиях повышенной влажности и запылённости.

Назначение и область применения

Пускатель ПМЛ-1220-10А-220AC-(0,1-0,16А)-УХЛ3-Б предназначен для безопасного включения и выключения трёхфазных асинхронных двигателей. Его основная задача - обеспечить плавный пуск и защиту двигателя от перегрузки. Устройство применяется там, где требуется надёжное управление маломощными механизмами: насосы, вентиляторы, компрессоры, конвейеры, станки с небольшой нагрузкой.

Технические характеристики

• Номинальный рабочий ток: 10 А
• Род тока: переменный (AC), частота 50/60 Гц
• Напряжение катушки управления: 220 В
• Количество силовых полюсов: 3
• Номинальная мощность двигателя: 4 кВт
• Диапазон уставок теплового реле: 0,1–0,16 А
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 1,5 мм2
• Условный номинальный ток короткого замыкания: 1 кА
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 0
• Способ монтажа: на монтажную плату
• Нормативный документ: ТУ3427-042-05758109-2008

Совместимость и монтаж

Пускатель ПМЛ-1220-10А-220AC-(0,1-0,16А)-УХЛ3-Б монтируется исключительно на монтажную плату - он не имеет крепления на DIN-рейку. Для подключения используются винтовые зажимы, допускающие провода сечением до 1,5 мм2. Обязательно проверьте соответствие сечения жил кабеля и плотность затяжки винтов - недостаточно затянутый контакт вызывает нагрев, избыточная затяжка повредит металл.

Катушка управления питается от однофазной сети 220 В AC. Убедитесь, что напряжение соответствует указанному значению - подключение к 380 В приведёт к выходу устройства из строя.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3427-042-05758109-2008. Степень защиты IP54 позволяет использовать пускатель в помещениях с высокой влажностью и наличием пыли, но не рекомендовано для наружной установки или постоянного воздействия струи воды. Тепловое реле с уставкой 0,1–0,16 А защищает двигатель от длительной перегрузки, но не от короткого замыкания - для этого необходим автоматический выключатель в цепи питания.

Преимущества

• Высокая точность настройки теплового реле - уставка 0,1–0,16 А идеальна для маломощных двигателей
• Климатическое исполнение УХЛ3 обеспечивает стабильную работу в холодных и влажных условиях
• IP54 снижает риск отказа из-за попадания пыли и влаги
• Простая конструкция с минимальным числом контактов - меньше точек отказа
• Произведён на заводе КЭАЗ - известном производителе с долгой историей в области аппаратов управления

Ограничения применения

• Не подходит для монтажа на DIN-рейку - требует специальной платы
• Максимальное сечение кабеля всего 1,5 мм2 - нельзя подключать толстые провода
• Отсутствуют нормально закрытые контакты - невозможно реализовать функции сигнализации останова через этот пускатель
• Не предназначен для частотного регулирования или реверса - только прямой пуск
• Тепловое реле не реагирует на скачки тока - нужен внешний автоматический выключатель для защиты от КЗ

Примеры использования

• Насосная станция с двигателем 2,2 кВт - пускатель обеспечивает мягкий старт и защиту от перегрузки при закупорке труб
• Вентиляционный агрегат в цеху с высокой запылённостью - IP54 предотвращает засорение внутренних контактов
• Конвейерная лента в пищевой промышленности - УХЛ3 позволяет работать в условиях мойки оборудования
• Автоматическая система подачи сырья - один НО контакт используется для включения индикатора работы

Практические советы

• При выборе пускателя убедитесь, что уставка реле (0,1–0,16 А) соответствует номинальному току вашего двигателя - слишком большая уставка не спасёт мотор, слишком малая - будет ложное срабатывание
• Подключайте кабель строго до 1,5 мм2 - использование более толстого провода может повредить зажимы
• Проверяйте герметичность корпуса перед монтажом - особенно важно при использовании в сырых помещениях
• При сборке схемы используйте внешний автомат на 16 А - он обеспечит защиту от короткого замыкания, которую не даёт сам пускатель
• Пускатель ПМЛ-1220-10А-220AC-(0,1-0,16А)-УХЛ3-Б от КЭАЗ совместим с другими изделиями серии ПМЛ - можно заменить аналогичным модулем при необходимости ремонта
