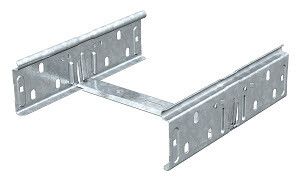

Соединитель продольный RV 650 FS 60x500 мм OBO Bettermann 6068200

Соединитель продольный 60x500 мм (RV 650 FS) от OBO BETTERMANN предназначен для быстрого и надежного соединения кабельных лотков одинаковой высоты 60 мм без использования инструментов. Артикул 6068200 обеспечивает прочную механическую связь между секциями лотков в промышленных системах прокладки кабелей.

Назначение и область применения

Соединитель продольный 60x500 мм (RV 650 FS) используется для прямого соединения двух участков кабельного лотка с высотой бортов 60 мм. Подходит для сборки длинных трасс из стандартных лотков OBO Bettermann серии RV 650. Применяется на объектах с жесткими требованиями к скорости монтажа и надежности соединений - например, на заводах, энергообъектах, транспортных терминалах и в инфраструктурных проектах, где требуется лицензионное оборудование (Росатом, реестр РФ №1367/22/2023).

Технические характеристики

• Тип изделия: Комплект соединительный
• Формат: Продольный - соединяет лотки вдоль оси
• Высота лотка: 60 мм
• Ширина лотка: 50 мм
• Тип соединения: Безвинтовой разъем - фиксация за счет зажимных элементов
• Материал: Стали оцинкованная
• Толщина материала: 1,5 мм
• Покрытие: Оцинкованное - устойчиво к коррозии в помещениях с повышенной влажностью
• Совместимость: Только с кабельными лотками высотой 60 мм
• Реестр РФ: №1367/22/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Соединитель RV 650 FS совместим исключительно с лотками того же типа и высоты - 60 мм. Он не подходит для лотков других серий или с другими габаритами. Монтаж выполняется вручную: достаточно совместить торцы лотков и плотно вставить соединитель сверху до щелчка. Инструменты не требуются. Убедитесь, что кромки лотков ровные и не деформированы - иначе соединение будет неплотным.

Безопасность и стандарты

Соединитель продольный 60x500 мм (RV 650 FS) соответствует требованиям российского реестра промышленной продукции №1367/22/2023 и имеет официальную лицензию Росатома. Это позволяет использовать его на объектах атомной отрасли и других сферах с повышенными нормами безопасности. Материал - оцинкованная сталь - обеспечивает долговечность в условиях воздействия влаги и химически активной среды.

Преимущества

• Быстрая установка - нет необходимости сверлить или закручивать болты
• Усиленная конструкция - толщина металла 1,5 мм повышает жесткость соединения
• Защита от коррозии - цинковое покрытие увеличивает срок службы в агрессивных средах
• Подтвержденная безопасность - наличие лицензии Росатома снижает риск отказа при проверках
• Гармоничная система - полностью совместим с продуктами OBO Bettermann серии RV 650

Ограничения применения

• Не применяется для горизонтальных поворотов или угловых соединений - только прямые участки
• Не подходит для лотков с высотой менее или более 60 мм
• Не рекомендован для внешней установки без защиты от прямого попадания воды - не имеет IP-защиты
• Не предназначен для нагрузок выше допустимых для лотков серии RV 650 - не является несущим элементом

Примеры использования

• Сборка длинных трасс кабельных лотков на производственных линиях
• Обустройство шахт и каналов в энергетических объектах
• Прокладка силовых и слаботочных сетей в административных корпусах АЭС
• Замена старых винтовых соединений на современные безинструментальные системы

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного производителя и серии - даже небольшие отклонения в геометрии могут помешать фиксации
• Не используйте соединитель как опору - он не рассчитан на вертикальные нагрузки
• При работе в местах с частыми вибрациями дополнительно контролируйте герметичность соединения каждые 6–12 месяцев
• Артикул 6068200 и название RV 650 FS должны совпадать на упаковке - это гарантия оригинальности от OBO Bettermann
