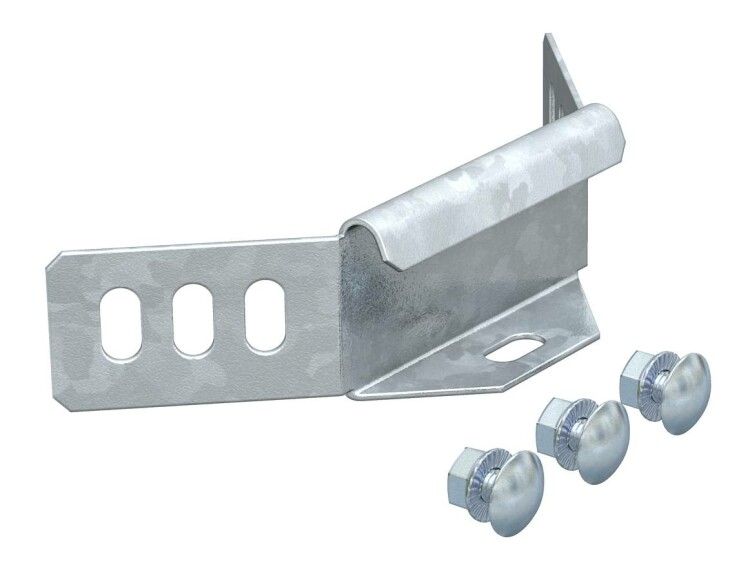

Соединитель угловой - 6043038 OBO Bettermann WKV 35 FS

Угловой соединитель для лотка H35 (WKV 35 FS) от OBO BETTERMANN предназначен для создания поворотов в системах кабельных лотков с высотой боковой стенки 35 мм. Обеспечивает надёжное механическое соединение между прямыми участками лотка, сохраняя целостность трассы и доступ к кабелям.

Назначение и область применения

Угловой соединитель для лотка H35 (WKV 35 FS) используется для изменения направления кабельной трассы на 90 градусов. Применяется в системах распределения силовых и слаботочных кабелей в промышленных помещениях, цехах, серверных, на объектах энергетики и транспорта. Подходит для установки внутри зданий, где требуется жесткая фиксация и долговечность конструкции.

Технические характеристики

• Тип изделия: угловой соединитель
• Высота кабеленесущей системы: 35 мм
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Тип соединения: винтовой разъём - позволяет собирать и разбирать конструкцию без сварки
• Совместимость: предназначена исключительно для лотков с высотой боковой стенки 35 мм
• Артикулы: WKV 35 FS, 6043038

Совместимость и монтаж

Угловой соединитель для лотка H35 (WKV 35 FS) совместим только с лотками того же типа - с высотой 35 мм. Установка выполняется путём совмещения кромок лотков с соединителем и затяжки болтов. Не требует специальных инструментов - достаточно обычного шлицевого или крестового ключа. Соединение обеспечивает плотный контакт без перекосов, что важно для равномерного распределения нагрузки на кабели.

Безопасность и стандарты

Произведён в соответствии с требованиями европейских норм для кабельных систем. Оцинкованное покрытие соответствует DIN EN ISO 1461. Нет открытых токоведущих частей - безопасен при обслуживании. Не предназначен для использования во взрывоопасных средах.

Преимущества

• Прочное винтовое соединение - устойчиво к вибрациям и механическим воздействиям
• Оцинкованная сталь - продлевает срок службы в сырых и агрессивных средах
• Не требует сварки - снижает время монтажа и риск повреждения изоляции кабелей
• Легко демонтируется - удобно при модификации трассы или плановом осмотре

Ограничения применения

• Не подходит для лотков другой высоты - например, 50 мм или 75 мм
• Не предназначен для наружной установки без дополнительной защиты от прямого попадания осадков
• Не рекомендован для использования в химически агрессивных средах (например, солевые растворы, кислоты)
• Не заменяет компенсационные элементы - при длинных трассах с температурными деформациями необходимы другие решения

Примеры использования

• Переход с горизонтального участка лотка на вертикальную стойку в цехе
• Обход препятствий (колонны, трубопроводы) в серверной комнате
• Формирование уголков в распределительных щитовых на заводах
• Сборка многоуровневых кабельных трасс в логистических комплексах

Практические советы

• Проверьте перед монтажом, что все лотки имеют одинаковую высоту - 35 мм. Разница даже в 1–2 мм вызывает перекос и плохой контакт.
• Затягивайте винты равномерно, чередуя их по диагонали - так предотвращается деформация профиля.
• При использовании в местах с возможным контактом с водой - дополнительно проверяйте герметичность стыков после сборки.
• Рекомендуется использовать с другими элементами серии WKV 35 FS от OBO BETTERMANN - это гарантирует точное соответствие размеров и совместимости всех компонентов.
