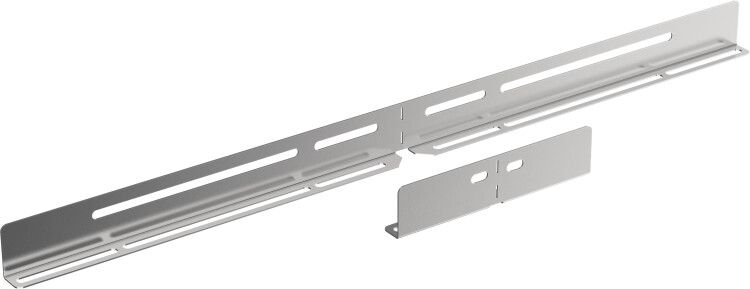

Комплект соединительный регулируемый LESTA h=100мм | CLM40D-KSR-100 IEK

Комплект соединительный регулируемый H=100 мм от IEK (ИЭК), артикул clm40d-ksr-100, предназначен для гибкого соединения кабельных лотков лестничного типа в горизонтальной плоскости с возможностью изменения угла между секциями. Продукт из серии LESTA создан для надежной передачи тока и сохранения целостности цепи даже при высоких требованиях к огнестойкости.

Назначение и область применения

Комплект соединительный регулируемый H=100 мм используется для создания поворотов кабельной трассы под любым углом в горизонтальной плоскости. Подходит для систем с кабельными лотками лестничного типа, где требуется компенсация деформаций, изменение направления трассы или адаптация под существующую конфигурацию. Обеспечивает механическую прочность и электрическую проводимость на участках с переменной нагрузкой или движением оборудования.

Технические характеристики

• Высота кабеленесущей системы: 100 мм - совместим с лотками этого же размера
• Тип соединения: винтовой разъем - позволяет легко собирать и разбирать соединение без сварки
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость и долговечность
• Исполнение: продольный соединитель - работает вдоль оси лотка, не требует бокового расширения
• Горизонтальное шарнирное соединение: да - обеспечивает угол поворота до +-15° без потери жесткости
• Цвет: светло-серый - соответствует цветовой гамме серии LESTA
• Срок службы: 20 лет - при условии соблюдения норм монтажа и эксплуатации в допустимых средах
• Обеспечение целостности цепи (огнестойкость): да - сохраняет электрическую связь при воздействии открытого огня в течение времени, указанного в сертификатах

Совместимость и монтаж

Комплект соединительный регулируемый H=100 мм совместим с кабельными лотками лестничного типа того же размера (100 мм) и серии LESTA от IEK. Монтаж выполняется путем установки на торец двух смежных лотков и фиксации болтами через винтовые разъемы. Для герметичности и снижения переходного сопротивления рекомендуется использовать контактную смазку на зажимных поверхностях. Не требует специального инструмента - достаточно обычного ключа на 10–13 мм.

Безопасность и стандарты

Произведено из стали, соответствующей ГОСТ 14918-2020 (оцинкование методом Сендзимира). Соответствует требованиям к огнестойкости согласно нормативам для кабельных систем в промышленных объектах. Электрическая проводимость обеспечивается за счет металлического контакта всей поверхности соединения - без дополнительных перемычек.

Преимущества

• Шарнирное соединение позволяет точно выстраивать трассу под реальные условия, минимизируя напряжение в материале
• Оцинкование по методу Сендзимира гарантирует защиту от коррозии даже в агрессивных средах (цеха, подземные коммуникации)
• Винтовой тип соединения исключает необходимость сварочных работ - экономит время и снижает риск повреждений
• Сохраняет электрическую целостность при возгорании - важное преимущество для систем управления и сигнализации
• Унифицирован с другими элементами серии LESTA - можно заменить или дополнить без перенастройки всей системы

Ограничения применения

• Не предназначен для вертикальных поворотов - только горизонтальная плоскость
• Не следует применять в условиях постоянного механического удара или вибраций выше класса VIB-3 (по ГОСТ 17516)
• Запрещено использование в помещениях с химически активными парами (например, кислотные производства) без дополнительной защиты
• Не является самостоятельным несущим элементом - должен использоваться только как соединитель между основными лотками

Примеры использования

• Соединение лотков на технологических площадках с частыми переоборудованиями
• Переходы вокруг колонн, трубопроводов и оборудования в цехах АЭС, металлургии, пищевой промышленности
• Аксессуар для систем автоматизации, где требуется сохранение заземления при изменении маршрута кабеля
• Монтаж в местах с ограниченным доступом, где невозможно сделать прямой поворот лотка

Практические советы

• Перед сборкой проверьте, что внутренние поверхности соединителей свободны от пыли и оксидов - это влияет на качество электрического контакта
• При монтаже в условиях повышенной влажности используйте антикоррозийную смазку на болтах и гайках
• Не затягивайте винты слишком сильно - это может деформировать оцинкованную поверхность и нарушить контакт
• Для контроля целостности цепи после монтажа проведите замер переходного сопротивления - должно быть менее 0,1 Ом
• Комплект clm40d-ksr-100 от IEK лучше всего сочетать с другими элементами серии LESTA - так достигается максимальная совместимость и эстетика системы
