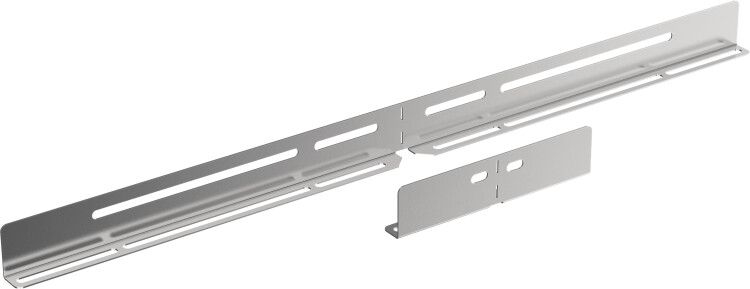

Комплект соединительный регулируемый LESTA h=80мм | CLM40D-KSR-080 IEK

Комплект соединительный регулируемый H=80 мм от IEK (ИЭК), артикул clm40d-ksr-080, предназначен для гибкого соединения лестничных кабельных лотков в горизонтальной плоскости с возможностью изменения угла между секциями. Продукт из серии LESTA подходит для прокладки силовых и слаботочных кабелей в промышленных объектах, где требуется адаптация трассы под существующую конфигурацию.

Назначение и область применения

Комплект соединительный регулируемый H=80 мм используется для создания поворотов кабельной трассы в горизонтальной плоскости под любым углом - от 0° до 90°. Он позволяет легко изменить направление лестничного лотка без необходимости резки или сварки. Подходит для монтажа на заводах, в цехах, распределительных пунктах, энергообъектах и других местах с плотной коммуникационной сетью.

Технические характеристики

• Высота кабеленесущей системы: 80 мм - совместим с лестничными лотками этого же размера
• Тип соединения: винтовой разъем - обеспечивает надежную фиксацию без сварки
• Материал: сталь оцинкованная по методу Сендзимира - высокая коррозионная стойкость
• Исполнение: продольный соединитель - работает вдоль оси лотка
• Шарнирное соединение: да - позволяет регулировать угол поворота
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное покрытие по ГОСТ 14918-2020
• Тип лотка: лестничный - применяется исключительно с лестничными системами
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня
• Цвет: светло-серый - соответствует цветовой гамме серии LESTA
• Срок службы: 20 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Комплект соединительный регулируемый H=80 мм совместим только с лестничными кабельными лотками той же высоты (80 мм) и аналогичной конструкции от серии LESTA. Монтаж выполняется вручную: соединяемые участки лотка фиксируются болтами через винтовые разъемы. Шарнир позволяет выставить нужный угол перед окончательной затяжкой. Не требует специального оборудования - достаточно обычного ключа. Убедитесь, что посадочные поверхности лотков чистые и не деформированы.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 14918-2020 для оцинкованной стали. Обеспечивает огнестойкость, что важно для помещений с повышенными требованиями к пожарной безопасности. Соответствует нормам для промышленного электрооборудования. Не содержит токсичных материалов, безопасно для персонала.

Преимущества

• Регулируемый шарнир - позволяет точно выставлять угол поворота без замены детали
• Оцинкование по Сендзимиру - защищает от коррозии даже в агрессивных средах
• Быстрый монтаж - не нужны сварка, резка или доработка
• Универсальная совместимость - работает с другими элементами серии LESTA
• Долгий срок службы - 20 лет при правильной установке и эксплуатации

Ограничения применения

• Не предназначена для вертикальных поворотов - только горизонтальные
• Подходит только для лестничных лотков; несовместима с коробчатыми или трубчатыми системами
• Не рекомендуется использовать в условиях постоянного механического удара или вибрации выше допустимых норм
• Запрещено применять в помещениях с химически активными парями без дополнительной защиты

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Обход препятствий (трубопроводов, вентиляционных каналов) на технологической площадке
• Формирование ответвлений от основной трассы под углом 45° в распределительном щите
• Адаптация трассы к неровному полу или изменению уровня потолка в здании

Практические советы

• Перед монтажом проверьте, чтобы все элементы лотка имели одинаковый шаг крепления и высоту - иначе возникнет перекос
• Затягивайте винты равномерно, чередуя их по диагонали, чтобы избежать деформации корпуса
• При использовании в сыром помещении дополнительно смажьте резьбу антикоррозийной смазкой
• Не используйте этот комплект как опору - он не рассчитан на нагрузку, кроме веса кабеля внутри лотка
• Для удобства сборки можно заранее отметить желаемый угол на месте монтажа
