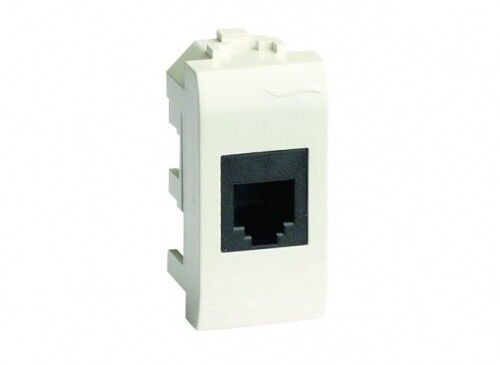

Компьютерная розетка RJ-45. кат.5E (экранированная. разъем AMP). слон. кость. 1мод. | 75647S DKC ДКС

Розетка компьютерная RJ-45, категория 5E, экранированная, разъем AMP, слоновая кость, 1 модуль от бренда DKC (ДКС) - это надёжный интерфейс для подключения сетевых устройств в офисах, на рабочих местах и в промышленных системах. Артикул 75647s соответствует требованиям категории 5E и обеспечивает устойчивую передачу данных до 1 Гбит/с.

Назначение и область применения

Розетка предназначена для подключения Ethernet-кабелей к компьютерам, принтерам, IP-камерам, телефонам VoIP и другому оборудованию, работающему через сеть. Подходит для установки в напольные коробки, подпольные каналы и распределительные щиты. Применяется в офисах, центрах обработки данных, производственных помещениях и других объектах, где требуется стабильное проводное соединение.

Технические характеристики

• Категория: 5E - поддерживает скорость передачи данных до 1 Гбит/с при частоте до 100 МГц
• Тип разъёма: RJ-45 8P8C (8 контактов, 8 положений)
• Экранирование: полное - экранированное гнездо и экранированный корпус для снижения помех
• Способ подключения: винтовой - фиксация жил кабеля с помощью винтовых зажимов
• Подключение экрана: винтовое - возможность надёжного заземления экрана кабеля
• Раздельное подключение заземления: да - позволяет отделить заземление экрана от сигнальных контактов
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, не защищена от воды
• Климатическое исполнение: УХЛ3 - рассчитана на работу в условиях умеренного и холодного климата при температуре от -25C до +40C
• Цвет: слоновая кость (бежевый)
• Количество постов: 1
• Материал корпуса: пластик
• Терминальный резистор: есть - предотвращает отражение сигналов на высоких частотах
• Поле для надписи: 6×37 мм - можно нанести метку рабочего места
• Кабельный ввод: есть - для входа кабеля из-под пола или из коробки
• Направление выхода: прямолинейное - кабель выходит прямо назад
• Механическое кодирование: да - исключает неверную вставку несовместимых разъёмов
• Тип комплектации: механизм с накладкой - готов к монтажу в стандартную рамку

Совместимость и монтаж

Розетка совместима с любыми стандартными однопостовыми рамками для модульной системы Brava. Монтаж выполняется во внутренние коробки, в том числе в напольные или подпольные ниши. Для подключения используйте инструмент типа 110 - он обеспечивает точное обжатие жил без повреждения контактов. Экран кабеля необходимо надёжно закрепить винтом на контактной площадке розетки - это критично для сохранения экранирующих свойств. Не применяйте для монтажа в сырых или открытых помещениях - степень защиты IP20 не допускает воздействия влаги.

Безопасность и стандарты

Изделие соответствует требованиям к категории 5E согласно ISO/IEC 11801 и TIA/EIA-568-B. Конструкция выполнена из самозатухающего пластика, что соответствует нормам пожарной безопасности. Наличие терминального резистора и раздельного заземления обеспечивает соответствие требованиям к качеству передачи данных в сетях 1000BASE-T.

Преимущества

• Полное экранирование минимизирует влияние внешних электромагнитных помех - особенно важно рядом с силовыми кабелями
• Раздельное заземление экрана снижает риск возникновения контурных токов и улучшает качество связи
• Механическое кодирование предотвращает случайную замену на неэкранированные разъёмы
• Поле для маркировки упрощает обслуживание сети - легко определить, к какому порту подключено оборудование
• Винтовые зажимы обеспечивают долговечное и надёжное соединение даже при многократных переподключениях

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги и пыли в открытых условиях
• Не подходит для подключения кабелей с диаметром более 9 мм - кабельный ввод ограничен по размеру
• Требует обязательного заземления экрана - без этого экранирование не работает, возможны потери качества сигнала
• Не используется в средах с постоянной вибрацией или механическими нагрузками - не имеет специальной антивибрационной фиксации

Примеры использования

• Подключение ПК и серверов в серверной комнате
• Размещение в напольной коробке на рабочем месте оператора
• Интеграция в систему видеонаблюдения - подключение IP-камер
• Обустройство call-центра - подключение IP-телефонов
• Создание локальных сетей в учебных классах и лабораториях

Практические советы

• Перед монтажом проверьте, чтобы кабель был Category 5e или выше - использование менее качественного кабеля сводит на нет преимущества розетки
• При обжиме жил соблюдайте цветовую последовательность T568A/B - это гарантирует правильную коммутацию
• Заземление экрана обязательно: отведите медную перемычку от экрана к клемме заземления на розетке
• Избегайте перегибов кабеля в районе входа - радиус изгиба должен быть не меньше 4 диаметров кабеля
• Для удобства обслуживания используйте этикетки в поле для надписи - указывайте номер порта или имя устройства
• При использовании в промышленных условиях рекомендуется периодическая проверка затяжки винтов - они могут ослабнуть под действием вибраций
