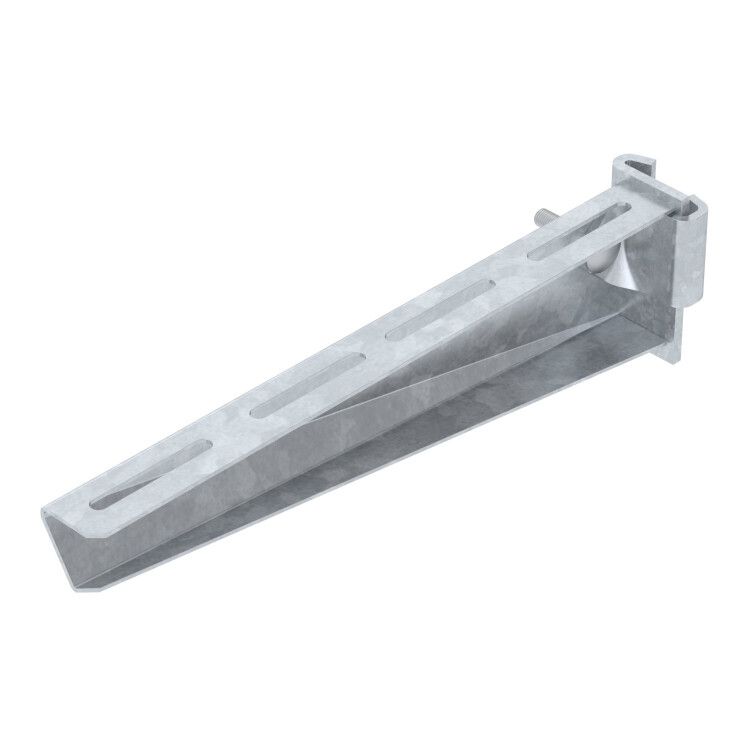

Кронштейн 310мм (AS 30 31 FT) | 6419388 OBO Bettermann

Кронштейн 310 мм с опорой, сталь горячеоцинкованная (артикул 6419388, тип AS 30 31 FT) от OBO BETTERMANN предназначен для надёжного крепления кабельных лотков к I-образным стойкам в условиях повышенной влажности и агрессивной среды. Его прочная конструкция и долговечное покрытие обеспечивают безопасную эксплуатацию на протяжении десятилетий.

Назначение и область применения

Кронштейн 310 мм с опорой, сталь горячеоцинкованная используется для монтажа кабельных лотков на вертикальные I-образные стойки. Подходит для средних нагрузок до 300 кг. Применяется в производственных помещениях, химических объектах, на промплощадках с низкой солевой нагрузкой - например, рядом с побережьями, где риск коррозии умеренный. Также рекомендован для систем энергообеспечения в зонах с высокими требованиями к безопасности и долговечности.

Технические характеристики

• Длина: 310 мм
• Материал: сталь с горячим цинкованием
• Толщина цинкового слоя: 60–85 мкм (по ГОСТ Р 9.307-89)
• Несущая способность: 3 кН (эквивалентно ~300 кг)
• Перфорация: для крепления лотка болтами до М6
• Климатическое исполнение: УХЛ-1 (работает при температуре от –70 C до +45 C)
• Сейсмостойкость: до 9 баллов (по ГОСТ Р 17516.1-90)
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки)
• Срок службы: не менее 30 лет
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Регистрация в реестре промпродукции РФ: 1367/11/2023

Совместимость и монтаж

Кронштейн 310 мм с опорой, сталь горячеоцинкованная совместим с I-образными стойками стандартных габаритов. Для установки требуется предварительно закрепить кронштейн к стойке с помощью болтов или сварки - в зависимости от проекта. Перфорированные отверстия позволяют фиксировать кабельный лоток болтами М6. Обязательно проверьте соответствие ширины лотка и шага отверстий перед монтажом. Кронштейн не требует специальных инструментов, но для точного выравнивания рекомендуется использовать уровень.

Безопасность и стандарты

Изделие соответствует российским нормам: ГОСТ 52868-2007 (для креплений кабельных лотков), ГОСТ Р 9.307-89 (горячее цинкование), ГОСТ 15150-69 (климатическое исполнение), ГОСТ Р 17516.1-90 (сейсмостойкость) и ГОСТ Р 53316-2009 (огнестойкость). Лицензия Росатома подтверждает допуск к использованию на объектах атомной энергетики. Регистрация в реестре промышленной продукции РФ гарантирует легальность применения в государственных и коммерческих проектах.

Преимущества

• Высокая коррозионная стойкость благодаря глубокому горячему цинкованию - защищает даже при повреждении поверхности
• Устойчивость к экстремальным температурам - работает в суровых климатических условиях
• Поддерживает значительные нагрузки - подходит для массивных кабельных трасс
• Сейсмостойкость позволяет применять в районах с активной сейсмичностью
• Огнестойкость обеспечивает сохранение целостности системы при возгорании
• Долгий срок службы снижает затраты на обслуживание и замену

Ограничения применения

Не применяйте кронштейн 310 мм с опорой, сталь горячеоцинкованная в зонах с постоянным контактом с морской водой или высокой концентрацией солей - цинковое покрытие может износиться быстрее. Не используйте для крепления оборудования массой более 300 кг. Не подходит для монтажа на нестандартные профили, отличные от I-образных стоек. Отказ от соблюдения условий огнестойкости (например, использование неквалифицированных кабелей) снижает класс защиты E45–E90.

Примеры использования

• Крепление силовых лотков в цехах металлургического завода
• Фиксация кабельных каналов в химической лаборатории с агрессивной средой
• Монтаж распределительных трасс на промышленном участке вблизи морского берега (при низкой солевой нагрузке)
• Электроснабжение объектов атомной энергетики (с согласования по лицензии Росатома)
• Системы автоматизации на станциях метрополитена с высокой вибрацией

Практические советы

• Проверяйте посадочные размеры I-образной стойки перед заказом - кронштейн рассчитан на стандартные профили, но не все аналоги подходят
• При сварке используйте защитные средства - нагрев может повредить цинковый слой; после сварки восстановите покрытие антикоррозийным составом
• Для максимальной долговечности в условиях влажности сочетайте этот кронштейн с лотками того же класса защиты
• При монтаже в сейсмоактивных зонах обязательно закрепляйте кронштейн с учётом расчетных усилий - не экономьте на анкерных элементах
• Артикул 6419388 и тип AS 30 31 FT должны совпадать в документации - это важно для сертификации и технического контроля
