Кронштейн 560мм (AW 30 56 FT) | 6419844 OBO Bettermann

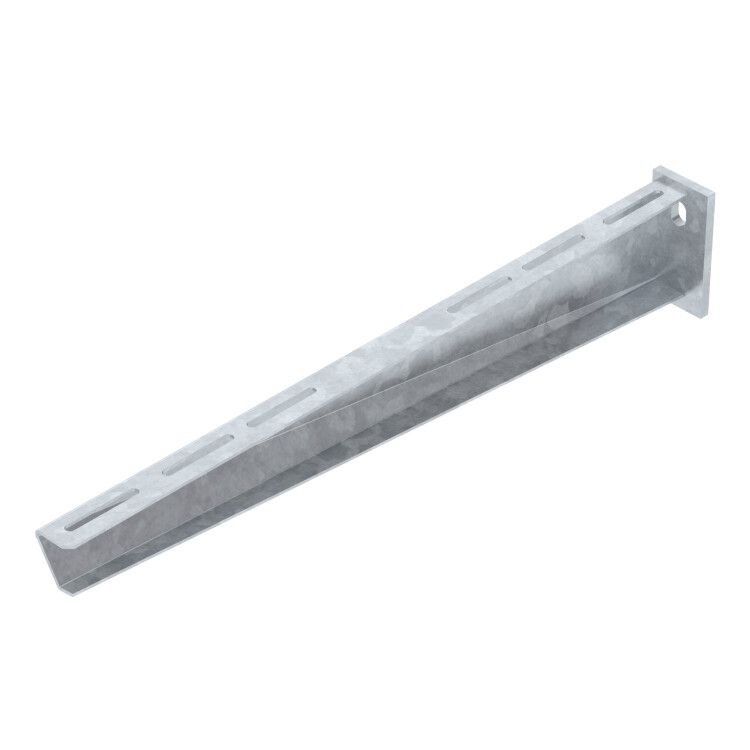

Кронштейн 560 мм горячеоцинкованный от OBO BETTERMANN (артикул AW 30 56 FT) предназначен для надёжного крепления кабельных лотков на стене или опоре, выдерживая нагрузки до 3 кН. Применяется в промышленных объектах, химических производствах и зонах с высокой влажностью.

Назначение и область применения

Кронштейн 560 мм горячеоцинкованный используется для монтажа кабельных лотков шириной до 550 мм. Подходит для установки на стены и опорные конструкции. Обеспечивает устойчивую фиксацию при средних и повышенных механических нагрузках. Назначен для работы в закрытых производственных помещениях, химически активных зонах, а также в прибрежных районах с низкой солевой нагрузкой. Соответствует требованиям к долговечности и безопасности в условиях экстремальных температур и вибраций.

Технические характеристики

• Длина: 560 мм
• Угол изгиба: 90°
• Максимальная ширина лотка: 550 мм
• Несущая способность: 3 кН (эквивалентно ~300 кг)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 (рабочий диапазон от –70 C до +45 C)
• Огнестойкость: класс E45–E90 (зависит от типа кабеля, сертифицировано по ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет
• Перфорация для крепления лотка: M6
• Перфорация для крепления кронштейна: M12
• Тип: AW 30 56 FT
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367/23/2023

Совместимость и монтаж

Кронштейн 560 мм горячеоцинкованный совместим с кабельными лотками шириной до 550 мм, имеющими стандартную перфорацию под крепёж M6. Для крепления к поверхности используются болты M12. Кронштейн имеет прямую опорную пластину - позволяет использовать как настенный, так и опорный вариант монтажа. Сварная конструкция обеспечивает жёсткость и минимальную деформацию под нагрузкой. Рекомендуется соблюдать шаг между кронштейнами не более 1,5 метра при максимальной нагрузке. Перед монтажом проверьте соответствие диаметра отверстий в лотке и кронштейне - допуск +-0,5 мм.

Безопасность и стандарты

Кронштейн 560 мм горячеоцинкованный соответствует следующим нормативным документам:

• ГОСТ 52868-2007 - требования к несущей способности и прочности
• ГОСТ Р 9.307-89 - технология горячего цинкования
• ГОСТ 15150-69 - климатическое исполнение УХЛ-1
• ГОСТ Р 17516.1-90 - сейсмическая устойчивость до 9 баллов
• ГОСТ Р 53316-2009 - огнестойкость E45–E90

Произведён с учётом требований Росатома и внесён в реестр промышленной продукции РФ. Сертификация подтверждает безопасность применения в энергообъектах и опасных зонах.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - защищает от ржавчины даже во влажной среде
• Поддерживает работу при экстремально низких и высоких температурах
• Обладает огнестойкостью, что важно для систем кабельной инженерии в зданиях с повышенными требованиями к пожарной безопасности
• Сейсмостойкость позволяет применять в регионах с высокой сейсмической активностью
• Долговечность - срок службы более 30 лет снижает затраты на замену и обслуживание

Ограничения применения

Не рекомендуется использовать в зонах с постоянным воздействием морской соли (прибрежные районы с высокой солевой нагрузкой) - возможна ускоренная коррозия. Не применяется для крепления тяжёлых трубопроводов или оборудования, не являющегося кабельными лотками. Не предназначена для открытого монтажа под прямыми осадками без защиты - хотя покрытие устойчиво, длительное намокание может снизить срок службы. Не следует использовать с лотками шириной более 550 мм - риск перегрузки и деформации.

Примеры использования

• Крепление кабельных лотков в цехах металлургического завода
• Монтаж проводки в химических лабораториях и производственных участках с агрессивной средой
• Фиксация кабельных трасс в тепловых пунктах и подстанциях
• Установка в сейсмоактивных регионах - например, на Дальнем Востоке или в Южном Сибири
• Энергетические объекты, прошедшие лицензирование Росатома

Практические советы

• При монтаже используйте болты M12 с гроверами и шайбами - предотвращают самопроизвольное ослабление
• Проверяйте плоскость установки перед креплением - перекос увеличивает нагрузку на одну сторону кронштейна
• Для длинных трасс (более 5 м) делайте компенсационные участки - температурные расширения металла могут вызвать прогиб
• При использовании в холодных условиях (ниже –40 C) избегайте ударных нагрузок - сталь становится более хрупкой
• Артикул AW 30 56 FT - единственный номер, который гарантирует соответствие всем указанным характеристикам; другие аналоги могут отличаться по несущей способности или толщине цинка
